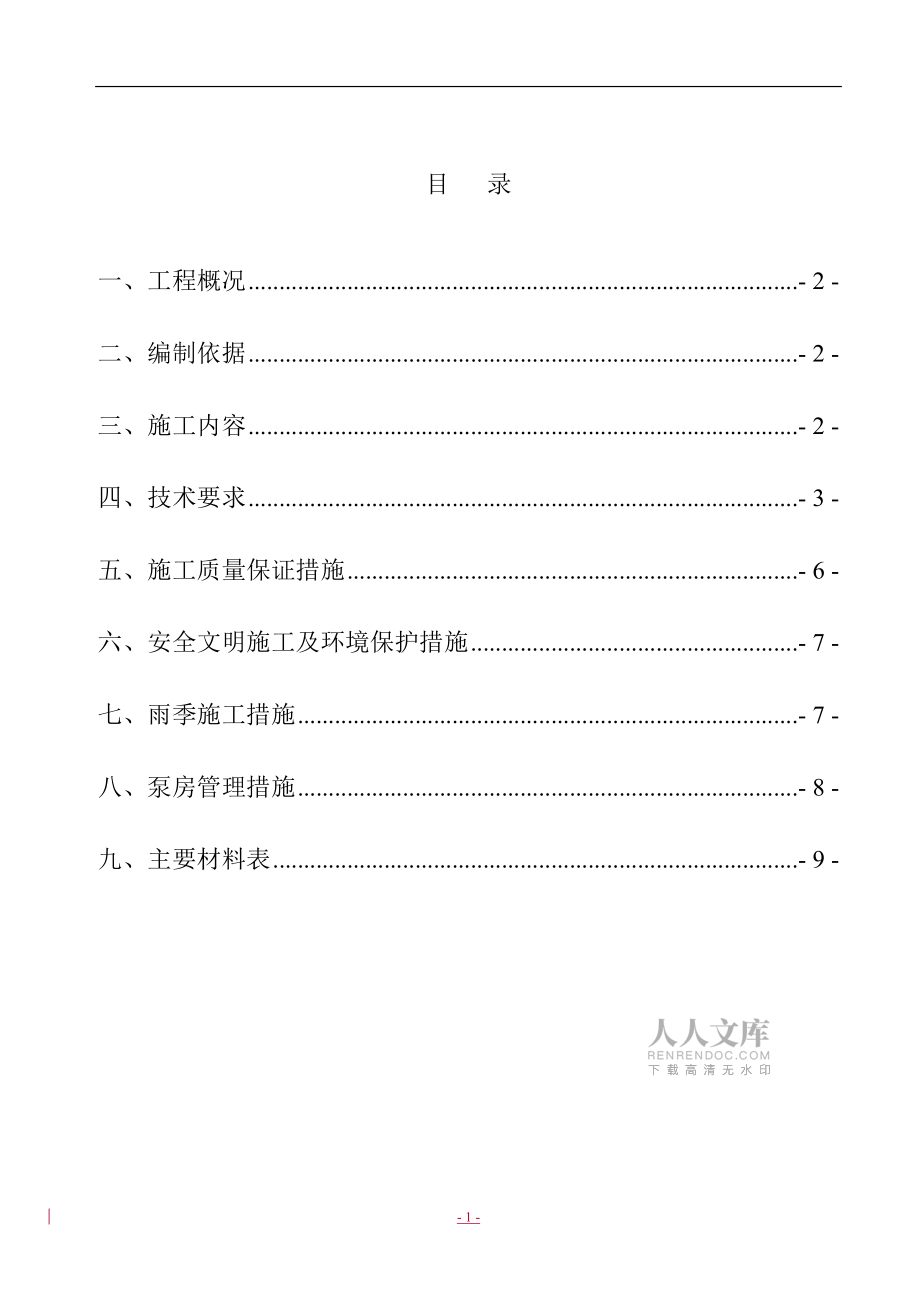

1、 北京雁栖湖国际会都（核心岛）精品酒店等五项工程办公区深井泵房临水临电施工方案 编 制 人: 审 核 人: 审 批 人: 目 录一、工程概况- 2 -二、编制依据- 2 -三、施工内容- 2 -四、技术要求- 3 -五、施工质量保证措施- 6 -六、安全文明施工及环境保护措施- 7 -七、雨季施工措施- 7 -八、泵房管理措施- 8 -九、主要材料表- 9 -一、工程概况国际会都工程地处怀柔区雁栖湖风景区，占地面积21km2，包括12个别墅群，1个会议中心，1座精品酒店。本工程办公区给水泵房拟修建在7#别墅北侧，深水井旁。主要用于办公区的生活用水供应。水源采用原科技小院深水井井水，施工前需要找

2、专业检测机构对深井水进行水质检测。井内设置潜水泵将井水送入泵房给水水箱，经水箱消毒器处理后送入办公区使用。本次施工室外管路较长，为防止冬季水管上冻，所有室外管路采用埋地敷设方式，埋深1.2米。二、编制依据1、 甲方提供的国际会都（核心岛）工程总平面图2、建筑给水排水及采暖工程施工质量验收规范GB50242-20023、给水排水管道工程施工及验收规范GB50268-2008 4、建筑给水排水设计规范GB50015-20035、给水泵房竣工验收标准6、低压配电设计规范 GB50054-20116、施工现场临时用电安全技术规范JGJ 46-20057、建设工程安全文明工地标准DB13(J)/T100

3、-2009 三、施工内容1、给排水专业（a） 采购并安装变频给水泵组；参数：流量25m3/h，扬程60m，功率5 KW，两台，一用一备（b） 采购并安装给水不锈钢水箱；参数：2.5米x2.5米x2米 （长-宽-高）（c） 采购并安装给水管道、阀门等部件、管沟开挖回填；泵房内给水管采用衬塑钢管，埋地部分采用PE管道（d） 完成管道的冲洗、试压、消毒等试验；（e） 采购并安装水箱自洁消毒器1台；参数：WTS-2W/2型 功率800W（f） 采购并安装旋流除砂器1台；参数：处理流量20 m3/h 工作压力1.0MPA 输水管径DN80DN100 （g） 调试给水系统至正常运行；（h） 泵房内管道保温

4、材料使用难燃B1级橡塑 厚度30mm（i） 泵房布置详见附图二；（j） 对深井水进行水质监测；2、暖通专业：（a） 增加通风系统；采购并安装侧墙式排气扇1台 风量：300m3/h3、电气专业：（a）配电箱柜加工订货、安装，管线敷设及电缆沟开挖回填。（b）开关、插座及灯具等采购安装。（c）其他具体要求详见附图四。4、 土建专业： （a）平整场地；（b）搭建给水泵房；（c）制作设备基础详见附图三；四、技术要求1、给排水专业：1.1 管材：（1）泵房内给水管采用钢塑复合管，DN80及以下丝扣联接，DN100及以上沟槽连接。（2）埋地部分给水管道采用给水PE管，热熔连接。1.2. 给排水管道防结露、保

5、温做法：（1）采用橡塑保温，厚度要求：30mm；保温接缝处断面双面抹涂专用胶水。 （2）橡塑为难燃B1级的闭孔发泡材料。1.3. 管道安装做法：（1）沟槽连接：机械式沟槽连接应采用专用滚槽机压槽。将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪调整滚槽机尾架使滚槽机与钢管处于水平位置，将钢管端面与滚槽机槽轮挡板端面贴紧，即钢管与滚槽机槽轮挡板端面成900；压槽时应持续渐进。为使密封圈易于安装，可以先在管道的外面涂一薄层洗涤灵液，做为润滑剂。管道安装的顺序为：弹线定位固定支架切割下料组装管道安装密封圈卡箍安装（2）管道热熔连接：热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热

6、到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑。（3） 由于管道施工时需要过路以及会议中心与酒店间的连廊，本次施工先于临时路和连廊，故在过路及连廊的部分需要设置旁通管，以便将来临时路及连廊施工时改变管道路由，保障办公区不间断用水。管线在穿管道路

7、和连廊部分还要设置套管。具体路由详见附图一。1.4、管道实验（1）水压试验管道施工完毕后要进行水压试验，水压试验宜分段进行，压力表应安装在试验管段的最低处。管网注水点应设在管段的最低处，由低向高将用水的管末端封堵，关闭入口总阀门，水压试验时不连接配水器具。充满水后进行加压，升压采用电动打压泵，升压时间不应小于10分钟，亦不应大于15分钟。管道的试验压力定为0.5 MPa，当压力升到设计规定试验值时停止加压，进行检查，接口、阀门等如无渗漏，持续观测10min，观察其压力下降不大于0.02MPa，然后将压力降至工作压力检查，不渗不漏即为合格。检查全部系统，如有漏水则在该处应做好标记，进行修理，修好

8、后再充满水进行试压。由于本次施工管路较长、起伏较大，因此要在管段最高处进行23次充水排气，确保充分排气。水压试验合格后把水泄净，被破损的镀锌层和外露丝扣处做好防腐处理，进行隐蔽工作，并以管网的设计工作压力供水，将配水龙头分批同时开启，各配水点的出水应通畅。由于管路较长，本次施工的水压试验需要做两次，确保管沟回填后不出现渗漏。（4）管道冲洗消毒管道冲洗、消毒：管道在试压完成后，投入使用前即可做冲洗、消毒工作，冲洗应用自来水连续进行，应保证有充足的流量。本次冲洗将利用泵房的给水变频泵组进行冲洗，在进入办公区前将管路断开，接临时排水管排到指定位置。水源采用深井井水，冲洗水的流速大于2m/s，冲洗时不

9、留死角。系统经冲洗后，用含2030mg/l的游离氯的水灌满管道进行消毒。含氯水在管中应滞留24h以上。2、暖通专业：为改善机房内设备的运行环境，提高其实用寿命，为泵房各增加侧墙式排气扇一台，其参数为风量：300 m3/h 。泵房的排气扇安装位置见附图二，距地高度2.5m；3、电气专业路由选择由就近的3号柱变单独引一路电源，并设置1台一级柜，为给水泵房和别墅施工区的2个消防泵房独立供电，以保证消防泵及给水泵供电的安全可靠。如泵房区域再增加房屋及附近的加工厂区供电也从新增的4号配电室预留。（1）缆线敷设：1）根据附图二要求选择导线；绝缘导线的额定电压不低于500伏；导线必须分色；在线管出口处至配电

10、箱，盘总开关的一段干线回路及各用电支路均应按色标要求分色，A相为黄，B相为绿，C相为红色，N（中性线）为淡兰色，PE（保护线）为绿/黄双色。将扫管带线穿入管中，再将布条牢固的绑扎在带线上，通过来回拉动带线，直至将管内灰尘、泥水等杂物清净。采用足够强度的铁丝。先将其一端弯成不封口的圆圈，然后穿入管路内。在管路的两端均应留有足够的余量。管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。穿带线受阻时，宜采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根铁丝同时反向搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉

11、出。管口带护口：穿带线完成后，管口应带护口保护，护口应选择与管口配套的规格，并做到不脱落。2）开关、插座安装一般规定：、开关安装一般规定：安装在同一建筑物构筑物的开关，应采用同一系列的产品，开关的通断位置一致（一般向上为“合”，向下为“关”），操作灵活，接触可靠。翘板式开关距地面高度应为1.4米，距门口为150mm200mm；开关不得置于单扇门后。开关位置应与灯位相对应，同一室内开关方向应一致；并列安装的开关高度应一致，高低差不大于0.5mm，拉线开关相邻间距一般不小于20mm；多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护罩；在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或

12、安装在其它处所控制。、插座安装一般规定：同一室内安装的插座高度差不应大于5mm；成排安装的插座高度差不应大于2mm；专用盒的进出导管及导线的孔洞，用防水密闭胶严密封堵。在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座，如有特殊要求应安装防爆型的插座，且有明显的防爆标志。3)设备电动机接线引至电动机接线盒的明敷导线长度应小于0.5m，并应加强绝缘，易受机械损伤的地方应套保护管。电动机及其控制设备的引出线应压接牢固，且编号齐全。电动机由于运输、保存或安装后受潮，电动机的绝缘电阻达不到规范要求时，应进行干燥处理，干燥处理可根据现场情况、电动机受潮程度选择以下方法进行：1）采用循环热风干燥室进行烘

13、干。2）外部加热法。外部热源可采用红外线灯或大功率白炽灯，使灯光直接照射在绕组上，温度高低的调节可用改变灯泡瓦数来实现。3）电流干燥法。采用低电压，用变阻器调节电流，其电流大小宜控制在电动机额定电流的60以内，在干燥工程中应设置测温计，随时监视干燥温度。4）试运行试运行前的检查电刷与换向器或滑环的接触应良好；电动机外壳油漆完整，保护接地良好。盘动电机转子应转动灵活，无碰卡现象；电动机引出线应相位正确，固定牢固，连接紧密。电动机试运行接通电源后，如发现电动机不能起动和起动时转速很低或声音不正常等现象，应立即切断电源检查原因。电动机试运行中应进行下列检查1）电动机的旋转方向正确；换向器、滑环及电刷

14、的工作情况正常。2）电动机的温升在要求范围内，不应出现过热现象。3）滑动轴承温升不超过80，滚动轴承温升不超过95。4）电动机的振动符合规范要求。五、施工质量保证措施1、工程开工前组织工程质量管理人员考察现场，认真编写施工方案,进行技术交底，提前做好施工技术准备工作。2、组织操作人员进行工程施工验收规范的学习，使所有的操作人员掌握工程的控制目标，严格按图纸设计要求和现行施工验收规范进行验收。3、推行项目质量管理责任制，使质量目标分解落实到人，严格执行奖罚条例，优胜劣汰保证施工质量管理人员的素质。4、搞好质量预控，防止质量通病。5、设置专门质检机构，质检人员持证上岗,选用合格的计量工具，进行质量

15、验收工作。严格按照施工验收规范要求,进行资料整理，保证资料准确、整洁、清晰、齐全,保证技术资料与施工同步。6、严格材料管理,按照设计要求和国家标准对所使用的材料进行试验，不合格材料不允许使用。材料各种试验,检验状态挂牌标识，分区存放。六、安全文明施工及环境保护措施1、工人出入现场必须正确佩戴安全帽。2、施工人员进场后及时进行三级教育，考试合格后方可作业，施工前安全交底必须到位。3、特殊工种必须持有效证件上岗。4、夜间施工必须有足够的照明，挖土时由专人进行车辆的疏散、指挥工作。5、临边设置安全警示标志，防止人员、车辆出现险情。6、剩余防锈漆、面漆、冷底子油等不得随意乱倒。7、不得随意焚烧防腐材料

16、，对多余的边角料应集中到指定地点处理。8、土方及时用防尘网覆盖，完成施工后及时回填。9、施工现场禁止吸烟。七、雨季施工措施1、雨期施工主要以预防为主，采取有效防雨措施及加强排水手段，确保雨期时生产的正常进行，不受季节气候影响。雨天施工时要注意防滑保护。2、在阴雨天气一定要设专人对施工现场进行检查，对露天存放在现场的各种材料都要进行检查，并加以覆盖，避免因雨淋而遭破坏；现场施工的焊接钢管、阀门等按规定位置分类码放整齐，底部做好排水措施.3、雨后积水坑应设置防护栏或警告标志，雨后管理人员要进行巡视检查，发现隐患及时排除，保证施工生产正常进行。4、雨期施工前，对各类仓库、宿舍等屋面进行全面检查，采取

17、有效的防雨防风等加固措施；对工具房、宿舍区的明沟、暗沟下水口处进行彻底清理，并保证排水畅通无阻。5、在下雪下雨天严禁露天焊接作业，雨雪停后应认真检查电源线，焊把线，机械电器等有无漏电跑电隐患，经检查确定无问题后，方可合闸施工。6、在冬季施工中，由于天气较冷，施工人员所穿戴的衣服多，身体不灵活，施工中一定要注意个人安全，注意防滑，不得在室外攀登脚手架，钢筋笼，严防打滑摔伤。7、冬季施工时注意机电设备的保温。并做好现场上水的出水口、消火栓及明露水管的保温工作，地下水管埋置于受冻深度以下,埋深不小于1.2 m。冬季消防管应放水防止管道冻裂，但保证消防泵能随时启动。8、对露出地面的管道及消火栓采取保温

18、措施，保温材料使用玻璃棉保温，厚度40mm, 外缠玻璃丝布。9、降雪天气对露天存放在现场的各种材料都要进行检查，并加以覆盖。并定期对机具设备进行检修。露天使用的电焊机切割机，套丝机配电箱应搭设防风雪棚，避免电器部分受潮。八、泵房管理措施1、安排水暖专人管理水泵房，经常巡视泵房，不定时检查设备运行状态。2、粘贴节约用水标语，宣传节约用水知识。3、水箱观察孔高于水箱顶部平面5公分以上且有倒扣盖并加锁；水箱顶部距构筑物顶部之间距离不得小于80；水箱顶部透气管罩不得少于2个。水箱应设置内梯和外梯，水箱内部与水接触的零部件应为不锈钢材质或采取其他措施保证长期不锈蚀。水箱人防孔上方不能有污水管道。4、保持泵房内地面清洁干净，经常通风换气，保持空气清新。九、主要材料表1、给排水及暖通专业材料设备名称规格型号单位数量备注PE管道DN80米850闸阀DN80 1.0Mpa个7止回阀DN80 1.0Mpa个1潜水泵流量：10m3
