电工技能实训报告

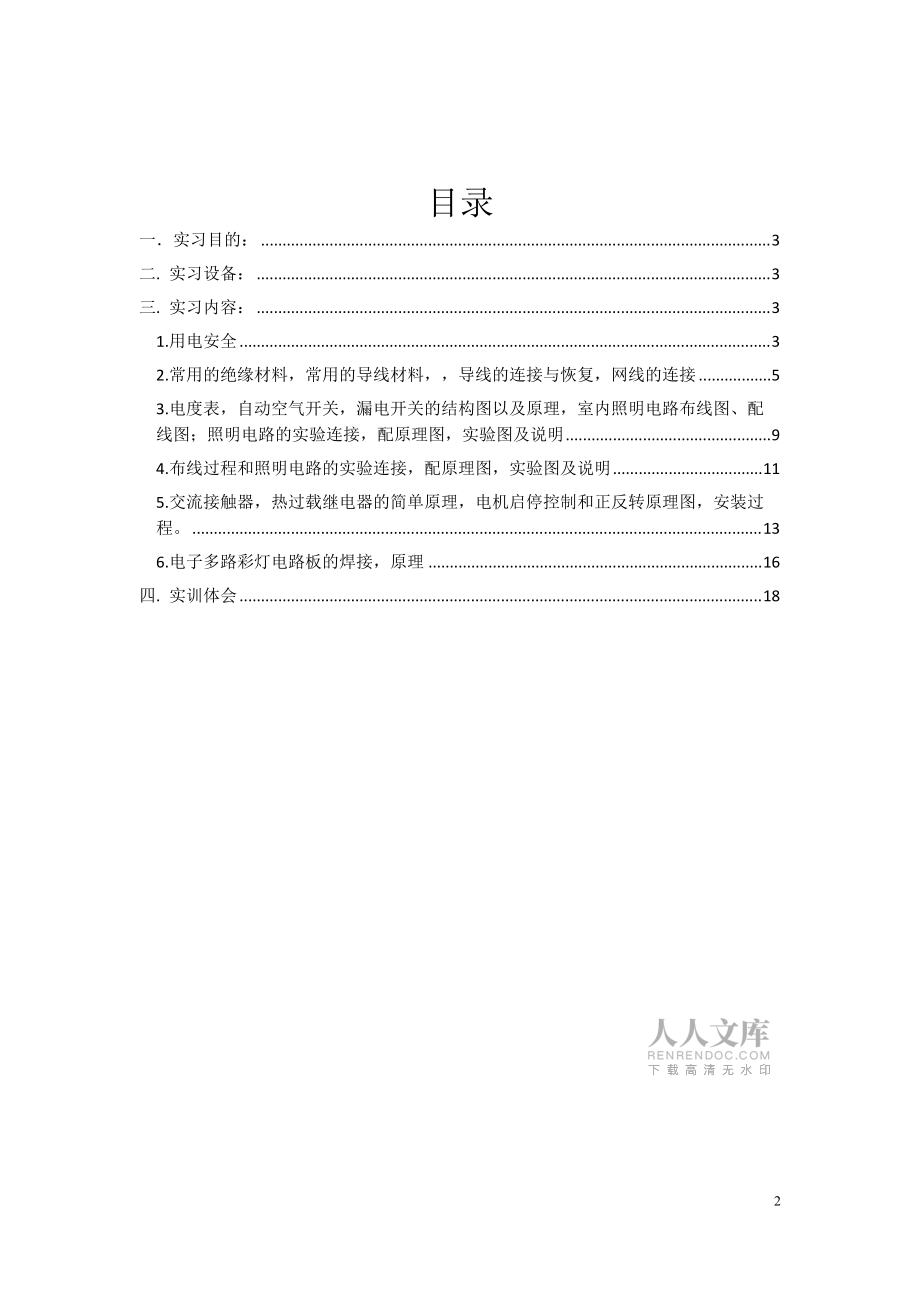

1、 学院： 班级： 学号： 姓名： 目录一实习目的：3二. 实习设备：3三. 实习内容：31.用电安全32.常用的绝缘材料，常用的导线材料，导线的连接与恢复，网线的连接53.电度表，自动空气开关，漏电开关的结构图以及原理，室内照明电路布线图、配线图；照明电路的实验连接，配原理图，实验图及说明94.布线过程和照明电路的实验连接，配原理图，实验图及说明115.交流接触器，热过载继电器的简单原理，电机启停控制和正反转原理图，安装过程。136.电子多路彩灯电路板的焊接，原理16四. 实训体会1819一实习目的：1. 1）了解电气安全常识。2）了解常用的绝缘材料,常用的导电材料,常用导线的选择。掌握导线的

2、连接与绝缘恢复， 以及网线的制作与测试作过程。2. 1）掌握电度表、自动空气开关、漏电保护开关、交流接触器、热继电器的工作原理 2）掌握室内布线的基本知识,室内照明线路工艺要求。3）能够进行单相低压配电盘的设计、安装及照明电路的安装。3. 能够安装电动机启停及正反转的控制电路4. 能够掌握焊接的基本知识以及断线报警器多路电子彩灯的焊接，日光灯焊接二. 实习设备： 尖嘴钳、螺丝刀、剥线钳、电工刀、电度表、接触器、短路保护开关、 电保护开关. 控制电路板、插座 、双控开关、网线钳、测线仪、网线 水晶头、电灯泡、导线、钢丝钳、斜口钳、十字刀、一字刀 、万用表、 兆欧表。三. 实习内容：1.用电安全

3、电流对人体的危险与哪些因素有关：电流大小、通电时间长短、电流通过人体的部位、电流频率。致命电流大于50mA 。1. 通用接触电压极限： 常规环境：交流 50 V、直流 120 V 潮湿环境：交流 25 V、直流 60 V 2. GB规定的安全电压额定值为： 42 V、36 V、24 V、12 V、6 V 要求：独立的电源供电。 保护接地和保护接零 1. IT 系统 ：适用于中性点不接地的三相三线制供电系统。将用电设备的金属外壳通过接地装置接地。IT 系统也称为保护接地。接地装置的接地电阻一般不超过 4 W。 保护接零（TN系统）：适用于中性点接地的三相四线制供电系统中的电气设备。触电防护不要超

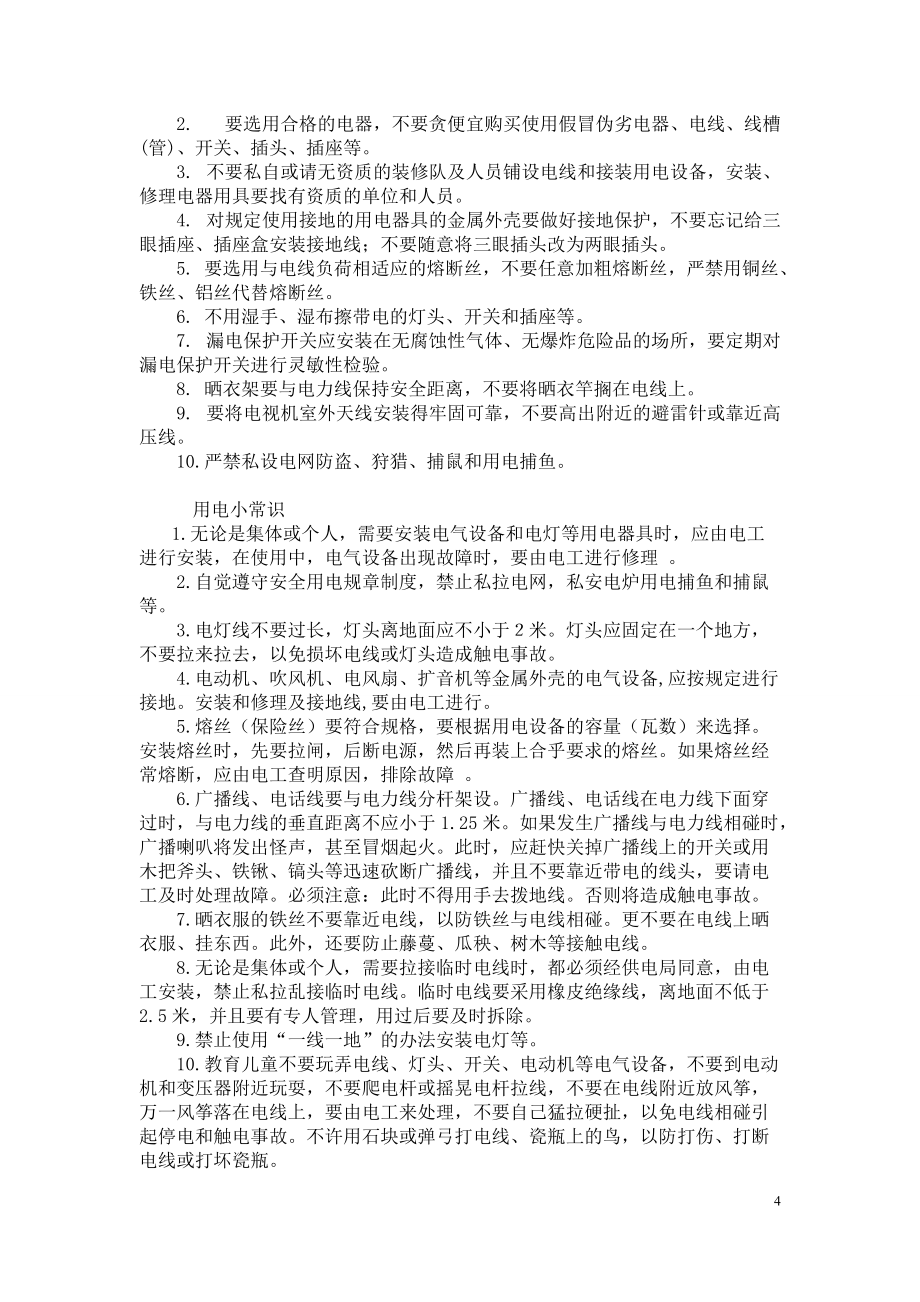

4、负荷用电超过限定容量必须到供电部门办理增容申请手续。 安全用电须知：1. 不要超负荷用电，如用电负荷超过规定容量，应到供电部门申请增容；空调、烤箱等大容量用电设备应使用专用线路。2. 要选用合格的电器，不要贪便宜购买使用假冒伪劣电器、电线、线槽(管)、开关、插头、插座等。3. 不要私自或请无资质的装修队及人员铺设电线和接装用电设备，安装、修理电器用具要找有资质的单位和人员。4. 对规定使用接地的用电器具的金属外壳要做好接地保护，不要忘记给三眼插座、插座盒安装接地线；不要随意将三眼插头改为两眼插头。5. 要选用与电线负荷相适应的熔断丝，不要任意加粗熔断丝，严禁用铜丝、铁丝、铝丝代替熔断丝。6.

5、不用湿手、湿布擦带电的灯头、开关和插座等。7. 漏电保护开关应安装在无腐蚀性气体、无爆炸危险品的场所，要定期对漏电保护开关进行灵敏性检验。8. 晒衣架要与电力线保持安全距离，不要将晒衣竿搁在电线上。9. 要将电视机室外天线安装得牢固可靠，不要高出附近的避雷针或靠近高压线。10.严禁私设电网防盗、狩猎、捕鼠和用电捕鱼。用电小常识1.无论是集体或个人，需要安装电气设备和电灯等用电器具时，应由电工进行安装，在使用中，电气设备出现故障时，要由电工进行修理 。 2.自觉遵守安全用电规章制度，禁止私拉电网，私安电炉用电捕鱼和捕鼠等。3.电灯线不要过长，灯头离地面应不小于米。灯头应固定在一个地方，不要拉来拉

6、去，以免损坏电线或灯头造成触电事故。4.电动机、吹风机、电风扇、扩音机等金属外壳的电气设备,应按规定进行接地。安装和修理及接地线,要由电工进行。5.熔丝（保险丝）要符合规格，要根据用电设备的容量（瓦数）来选择。安装熔丝时，先要拉闸，后断电源，然后再装上合乎要求的熔丝。如果熔丝经常熔断，应由电工查明原因，排除故障 。6.广播线、电话线要与电力线分杆架设。广播线、电话线在电力线下面穿过时，与电力线的垂直距离不应小于1.25米。如果发生广播线与电力线相碰时，广播喇叭将发出怪声，甚至冒烟起火。此时，应赶快关掉广播线上的开关或用木把斧头、铁锹、镐头等迅速砍断广播线，并且不要靠近带电的线头，要请电工及时处

7、理故障。必须注意：此时不得用手去拨地线。否则将造成触电事故。7.晒衣服的铁丝不要靠近电线，以防铁丝与电线相碰。更不要在电线上晒衣服、挂东西。此外，还要防止藤蔓、瓜秧、树木等接触电线。8.无论是集体或个人，需要拉接临时电线时，都必须经供电局同意，由电工安装，禁止私拉乱接临时电线。临时电线要采用橡皮绝缘线，离地面不低于2.5米，并且要有专人管理，用过后要及时拆除。9.禁止使用“一线一地”的办法安装电灯等。10.教育儿童不要玩弄电线、灯头、开关、电动机等电气设备，不要到电动机和变压器附近玩耍，不要爬电杆或摇晃电杆拉线，不要在电线附近放风筝，万一风筝落在电线上，要由电工来处理，不要自己猛拉硬扯，以免电

8、线相碰引起停电和触电事故。不许用石块或弹弓打电线、瓷瓶上的鸟，以防打伤、打断电线或打坏瓷瓶。11.发现落地的电线，离开米以外，更不要用手去拾。同时，要设法看护落地电线，并请电工来处理，以防他人走近而发生触电。12.移动电气设备时，一定要先拉闸停电，后移动设备，绝不要带电移动。把电动机等带金属外壳的电气设备外壳的电气设备移到新的地点后，要先安装好接地线，并对设备进行检查，确认设备无问题后，才能开始使用。13.不要在电杆和拉线附近挖土，更不要在电杆和拉线附近放炮崩土，以防崩伤、崩断电线。不要把牲畜栓在电杆或线上，经防电杆倾斜、电线相碰，甚至发生倒杆断线事故。14.电线下方不要立井架。修房屋或砍树木

9、时，对可能碰到的电线，要拉闸停电。砍伐树木时，应先砍树枝,后断树杆，并使树干倒向没有电线的一侧。15.船只从电杆下面通过时，要提前放下桅杆。汽车、拖拉机载货时，不要超高。16.地埋电力线埋设深度不应小于1米。平整土地和拖拉机、插秧机田间作业时，应特别注意不要碰断地埋线。17.安装电气设备时，应符合安装要求，不能使用有裂纹或破损的开关、灯头和破皮的电线。电线接头要牢靠，并用绝缘胶布包好。发现有破损现象时，要及时找电工修理。18.不要在电线下盖房子，堆柴草的打场等。在灯泡开关、熔丝盒和电线附近，不要放置油类、棉花、木屑等易燃物品，以防发生电气火灾。如果发现有烧焦橡皮、塑料的气味，应立即拉闸停电，查

10、明原因妥善处理后,才能合闸.万一发生火灾,要迅速拉闸救火.如果不能停电,应用盖土、盖砂的办法救火。一定不要拨水救火,以防触电。19.在雷雨时，不可走近高压电杆、铁塔、避雷针的接地线和接地体周围，以免因跨步电压而造成触电。 2.常用的绝缘材料，常用的导线材料，导线的连接与恢复，网线的连接常用绝缘材料 电阻系数大于10的9次方.cm的材料在电工技术上叫做绝缘材料。他的作用是在电气设备中把电位不同的带点部分隔离开来。因此绝缘材料应具有良好的介电性能，即具有较高的绝缘电阻和耐压强度，并能避免发生漏电、爬电或击穿等事故；其次耐热性能要好，其中尤其以不因长期受热作用（热老化）而产生性能变化最为重要；此外还

11、有良好的导热性、耐潮和有较高的机械强度以及工艺加工方便等。 电工常用的绝缘材料按其化学性质不同，可分为无机具有材料、有机绝缘材料和混合绝缘材料。 （1）、无机绝缘材料：有云母、石棉、大理石、瓷器、玻璃、硫磺等，主要做电机、电气的绕组绝缘、开关的底板和绝缘子等。 （2）、有机绝缘材料：有虫胶、树脂、橡胶、棉纱、纸、麻、蚕丝、人造丝，大多用于制造绝缘漆、绕组导线的被覆绝缘物等。 （3）、混合绝缘材料：由以上两种材料加工制成的各种成型绝缘材料，用做电器的底座、外壳等。 常用的导线材料导线分类：电子产品中常用的导线包括电线与电缆，又能细分成裸线、电磁线、绝缘电线电缆和通信电缆四类。裸线是指没有绝缘层的

12、单股或多股导线，大部分作为电线电缆的线芯，少部分直接用在电子产品中连接电路。电磁线是有绝缘层的导线，绝缘方式有表面涂漆或外缠纱、丝、薄膜等，一般用来绕制电感类产品的绕组，所以也叫做绕组线。导体材料主要是导电性能好的铜线和铝线，大多制成圆形截面，少数根据特殊要求制成矩形或其他形状的截面。对于电子产品来说，几乎都是使用铜线。纯铜线的表面很容易氧化，一般导线是在铜线表面镀耐氧化金属。例如：普通导线镀锡能提高可焊性； 高频用导线镀银能提高电性能；耐热导线镀镍能提高耐热性能；后两种导线的成本较高，使用不如镀锡导线普遍。导线绝缘外皮的作用，除了电气绝缘、能够耐受一定电压以外，还有增强导线机械强度、保护导线

13、不受外界环境腐蚀的作用。导线绝缘外皮的材料主要有：塑料类（聚氯乙烯、聚四氟乙烯等）、橡胶类、纤维类（棉、化纤等）、涂料类（聚脂、聚乙烯漆）。它们可以单独构成导线的绝缘外皮，也能组合使用。常见的塑料导线、橡皮导线、纱包线、漆包线等，就是以外皮材料区分的。因绝缘材料不同，它们的用途也不相同。导线的连接与恢复导线的连接：导线的连接分为直线连接和T字形连接单股铜导线的直接连接。小截面单股铜导线连接方法如图左下所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕23圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕56圈后剪去多余线头即可。直线连接图不同截面单股铜导线连接方法如图左下所示，先将细导线的

14、芯线在粗导线的芯线上紧密缠绕56圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕34圈后剪去多余线头即可。T型连接图常用导线绝缘恢复绝缘带的包缠方法： 绝缘带层与层的包缠方法：网线的连接（写清制作过程）网线的制作基本上分为下面几步：材料和工具准备，剥线，排线，剪线，插线，压线，测线。 一般我们是左手拿网线，右手拿网线钳，然后把网线放入网线钳子下部的一个圆槽中，慢慢转动网线和钳子，把网线的绝缘皮割开。注意此过程中用力要恰到好处，过轻则剪不断绝缘皮；过重则会把里面的网线剪断。剥开绝缘皮后，大家就能看到里面的网线，如图所示。其实网线是由8根铜线两两绞合在一起组成的，所以网线

15、一般被称为双绞线。大家看到颜色比较深的那几根线了吗？他们分别是橙色、绿色、蓝色和棕色。剩下的是四根白线，但这四根白线并不相同，由与他缠绕在一起的色线我们将这四根白线区分为橙白、绿白、蓝白、棕白。现在选用的是568B做线的标准，他们的排线顺序分别是这样的： 1 2 3 4 5 6 7 8568B 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕剪断线后，左手不要松开，右手拿个水晶头，按图所示，把网线慢慢放入水晶头内。把水晶头有金属片的那边面对我们，则左手边第一根脚就是第一脚。把插好线后的水晶头放入网线钳的专用压线口中，右手慢慢的用力，把弹簧片压紧！测线：把网线的一端插入测线仪的TX端，另一端放到RX端，或

16、者放到Remote端。打开测通仪的开关，灯会一个一个的亮。当然了，如果有灯不亮，或者两头的灯不是对应着亮，可能你的线有问题了！3.电度表，自动空气开关，漏电开关的结构图以及原理，室内照明电路布线图、配线图；照明电路的实验连接，配原理图，实验图及说明 电度表的结构示意图 电度表的工作原理：当通入交流电， 电压元件和电流元件两种交变的磁通穿过铝盘时， 在铝盘内感应产生涡流， 涡流与电磁铁的磁通相互作用， 产生一个转动力矩， 使铝盘转动。 自动空气开关结构示意图自动空气开关原理：结构原理及分类低压自动空气开关(简称自动开关)，能带负荷分合电路，并能自动切除所属线路的过载短路、失压等故障。自动空气开关

17、广泛用于低压发电机盘_及各干线或大电动机的非频繁操作回路中。自动空气开关由触头装置、灭弧装置、脱扣机构、传动装置和保护装置五部分组成。漏电开关的结构图漏电保护器的工作原理：漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关) 以及试验元件等几个部分，GF 为主开关, TL 为主开关的分励脱扣器线圈。4.布线过程和照明电路的实验连接，配原理图，实验图及说明先准备好对应的导线、电灯泡、电度表、漏电开关、十字刀、一字刀。第一：将火线连接电度表和漏电开关，再由漏电开关引出火线接入单控开关，然后接到一只灯泡上，再由灯泡引出导线到电度表负极；第二：从漏

18、电开关引出火线，再经过双控开关连接到调节开关，再接入电度表负极；第三：从漏电开关引出火线接入单控开关，再接入到日光灯上，从日光灯引出导线接入电度表负极。白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式，如图所示 白炽灯的控制原理 单控开关：一个单联开关控制一个灯双控开关：两个双联开关在两地，控制一个灯日光灯电路的原理如图接线图 5.交流接触器，热过载继电器的简单原理，电机启停控制和正反转原理图，安装过程。 交流接触器 工作原理: 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电

19、时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。  热继电器 热继电器的工作原理  由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。 电机启停控制和正反转原理图正向启动过程：按下起动按钮S

20、B2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。 反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。电机启停控制图功率因数的提高功率放大接线图uFP（W）cosUI

21、ILIC030.50.52200.040.040129.90.632200.030.040.012.229.50.852200.020.040.024.729.70.762200.020.030.054.7+2.229.50.442200.040.040.08实验数据 在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cos，其计算公式为：  cos=P/S=P/(P2+Q2)(1/2)     P为有功功率，Q为无功功率。在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越

22、好。这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。       影响功率因数的主要因素    (1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。 (2)变压器消耗的无功功率一般约为其额定容量的1015，它的空载无功功率约为满载时的1/3。因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。    (3)供电电压超出规定范围也会对功率因数造成很大的影响。  当供电电压高于额定值的10时，由于磁路饱和的影响，无功功率将增长得很快，应当采取措施使电力系统的供电
