练习_钢筋下料长度计算

1、.钢筋下料长度计算钢筋下料长度 外包尺寸 + 端头弯钩长度 量度差箍筋下料长度 箍筋周长 + 箍筋调整值钢筋弯曲量度差值钢筋弯曲角度30456090135量度差值0.35d0.5d0.85d2d2.5d箍筋调正值箍筋直径45681012量外包尺寸40506070量内包尺寸801001201501701 钢筋配料单的编制.专业学习资料.(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢筋的品种、规格列成钢筋明细表 ，并读出钢筋设计尺寸 。(2)计算钢筋的下料长度 。(3)根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢筋配料单。在配料单中 ，要反映出工程名称 ，钢筋编号 ，钢筋简图和尺寸，钢

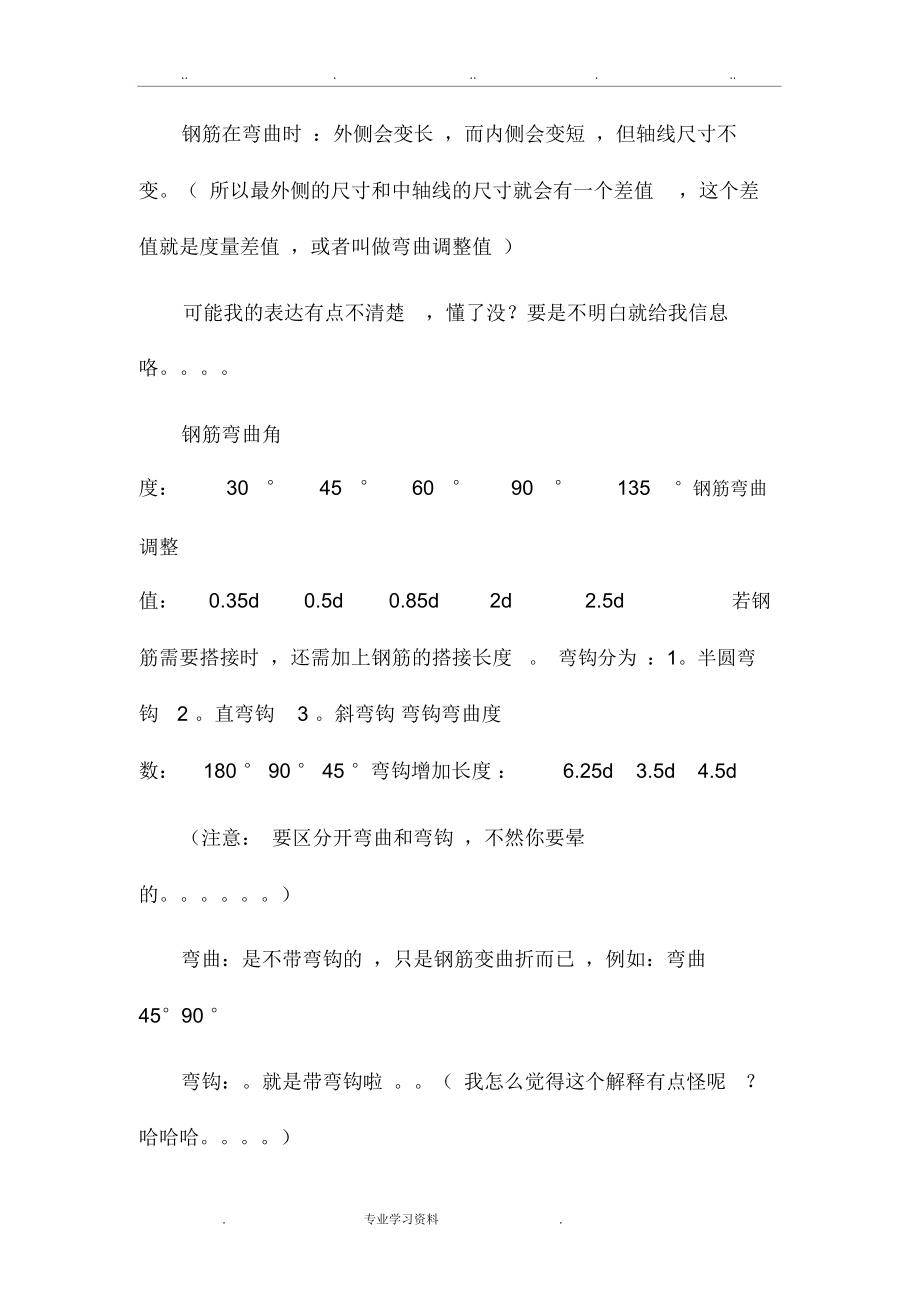

2、筋直径 、数量、下料长度 、质量等。(4)填写钢筋料牌根据钢筋配料单，将每一编号的钢筋制作一块料牌，作为钢筋加工的依据 ，见图 5-24 所示 。钢筋的下料长度计算一、直线钢筋下料长度 = 构件长度 -保护层厚度 + 弯钩增加长度二、弯起钢筋下料长度 = 直段长度 + 斜段长度 - 量度差值 (弯曲调整值 )+ 弯钩增加长度。注意：度量差值 = 钢筋的外包尺长度减去钢筋的中轴线的长度.专业学习资料.钢筋在弯曲时 ：外侧会变长 ，而内侧会变短 ，但轴线尺寸不变。（ 所以最外侧的尺寸和中轴线的尺寸就会有一个差值，这个差值就是度量差值 ，或者叫做弯曲调整值 ）可能我的表达有点不清楚，懂了没？要是不明

3、白就给我信息咯。钢筋弯曲角度：30°45°60°90°135°钢筋弯曲调整值：0.35d0.5d0.85d2d2.5d若钢筋需要搭接时 ，还需加上钢筋的搭接长度。 弯钩分为 ：1。半圆弯钩2 。直弯钩3 。斜弯钩 弯钩弯曲度数：180 ° 90 ° 45 °弯钩增加长度 ：6.25d3.5d4.5d（注意： 要区分开弯曲和弯钩 ，不然你要晕的。）弯曲：是不带弯钩的 ，只是钢筋变曲折而已 ，例如：弯曲45°90 °弯钩：。就是带弯钩啦 。（ 我怎么觉得这个解释有点怪呢？哈哈哈。）.专业学习资料.三

4、、箍筋下料长度 = 箍筋周长 + 箍筋调整值 (分抗震和非抗震 ，带弯钩和不带弯钩。详见下表 )箍筋的周长 =(a-2c+2d)*2+(b-2c+2d)*2（这个公式你也可以自己合并下下 。） 合并后的公式为 ：（ a+b-4c+4d ）*2也就是：梁的周长 -8c+8d= 箍筋的周长这个图能看懂吧 ？嘻嘻嘻。解释如下：.专业学习资料.（以梁为例 ）则其中： a 为梁宽b 为梁高c 为保护层厚度 d 为箍筋的直径 钢筋保护层厚度是指 ，受力主筋外边缘到混凝土表面距离 。箍筋调整值 (抗震和非抗震的不同 、外包尺寸减去轴线尺寸的差值就是箍筋调整值 ）是不是有点晕晕的啊 。 哈哈哈哈 。 好多名词

5、解释咯。 只要不是一头雾水就好 。 不过等你做完下面的例题，我保证你什么都会了咯。 _.专业学习资料.见上图 ：（计算时一定要注意单位哈。单位是 MM ，但是在换算成重量的时候 ，单位要先换算成为M 后，才能计算重量不然要错哦）1 中的钢筋下料长度为： 200*2+6190+2*6.25*25-2*2*25=6802MM看这个晕不？ 那我再说详细点咯 ：200*2+6190 （这个是直线段的长度 ）6.25*25（这个就是 6.25d 。 也就是那两个半圆弯钩的长度 ）.专业学习资料.2*2*25（这个是弯曲了两个90°角所产生的度量差值，弯曲一个 90°度量差值是 2d。

6、 弯曲 2 个的话自然就2*2d ，d=25mm），度量差值是要减去的 。够详细了吧 。（ 这可是我吃饭的饭碗啊 。555555. 。 被你偷学了咯 。）以此类推你算第二个吧。 相信你没问题咯 。3 中的钢筋下料长度为： 2*6.25d+(765+636)*2+3760-4*0.5d=6824MM为什么减去 4*0.5d 呢？。 我猜你也会这么问 。因为钢筋弯曲了4 次，每次弯曲的角度是45°，而每弯曲一个45°的度量差值是 0.5d 。 所以 4 次就是 4*0.5d明白了吧。 嘻嘻嘻嘻。 也不是想的那么难哈 。（ 主要是老师教的好对吧 。 哈哈哈哈哈哈 。 自恋中。）好

7、啦。 你自己做第四个吧。.专业学习资料.5：。 这个就不要我讲了吧 。 太简单咯 。 你自己算哈！嘿嘿偷懒成功 ！最后给你举个算箍筋的例子吧：例：某抗震框架梁截面尺寸为b*h=250mm*500mm,梁内箍筋配筋为 A6150 ，梁保护层厚度为25mm ，求一根箍筋的下料长度。解：根据公式 ：D=2*(b-2c+2d)+2*(h-2c+2d)+调整值 或者根据公式：D=2* （b+h ）-8c+8d+ 调整值 即：D=2* （250+500 ）-8*25+8*6+110=1458mm式中 110 是调整值 ，查表即可 （是抗震的哦）2 钢筋下料长度的计算原则及规定(1)钢筋长度结构施工图中所指

8、钢筋长度是钢筋外缘之间的长度，即外包尺寸，这是施工中量度钢筋长度的基本依据。.专业学习资料.(2)混凝土保护层厚度1)混凝土结构的耐久性 ，应根据表 511 的环境类别和设计使用年限进行设计 。混凝土保护层是指受力钢筋外缘至混凝土构件表面的距离 ，其作用是保护钢筋在混凝土结构中不受锈蚀。无设计要求时应符合表 1 规定 。表 1混凝土结构的环境类别环境类条件别一室内正常环境a 室内潮湿环境 ；非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境二b 严寒和寒冷地区的露天环境 、与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境 ；严寒和寒冷地区冬季水位变动的环境 ；滨海室外环境四海

9、水环境.专业学习资料.五受人为或自然的侵蚀性质物影响的环境2)混凝土的保护层厚度 ，一般用水泥砂浆垫块或塑料卡垫在钢筋与模板之间来控制 。塑料卡的形状有塑料垫块和塑料环圈两种。塑料垫块用于水平构件，塑料环圈用于垂直构件 。表 2纵向受力钢筋的混凝土保护层最小厚度(mm)板、墙、壳梁柱 C20C20 C50 C20C25 C50 C20C25 C50环境类别一a二bC45C45C45201515302525303030202030303030252035303530三302540354035注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm ；当无垫层时不应小于70mm 。(3)弯曲量度差

10、值.专业学习资料.钢筋长度的度量方法系指外包尺寸，因此钢筋弯曲以后 ，存在一个量度差值 ，在计算下料长度时必须加以扣除。根据理论推理和实践经验 ，列于表 3。表 3钢筋弯曲量度差值钢筋弯起角135300450600900度0钢筋弯曲调0.35d0.54d0.85d1.75d2.5d整值(4)钢筋弯钩增加值弯钩形式最常用的是半圆弯钩，即 180°弯钩。受力钢筋的弯钩和弯折应符合下列要求：1)HPB235 钢筋末端应作 180 °弯钩 ，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的3 倍.2)当设计要求钢筋末端需作135 °弯钩

11、时 ，HRB335、HRB400 钢筋的弯弧内直径不应小于钢筋直径的4 倍，弯钩的弯后平直部分长度应符合设计要求 。3)钢筋作不大于 90 °的弯折时 ，弯折处的弯弧内直径不应小于钢筋直径的 5倍。.专业学习资料.除焊接封闭环式箍筋外，箍筋的末端应作弯钩 ，弯钩形式应符合设计要求 ，当无具体要求时 ，应符合下列要求 ： 箍筋弯钩的弯弧内直径除应满足上述要求外，尚应不小于受力钢筋直径 。 箍筋弯钩的弯折角度 ：对一般结构不应小于90 °；对于有抗震等要求的结构应为135°。 箍筋弯后平直部分长度 ：对一般结构不宜小于箍筋直径的5倍；对于有抗震要求的结构，不应小于箍筋

12、直径的10 倍。(5)箍筋调整值为了箍筋计算方便 ，一般将箍筋弯钩增长值和量度差值两项合并成一项为箍筋调整值，见表 4。计算时，将箍筋外包尺寸或内皮尺寸加上箍筋调整值即为箍筋下料长度。表 4箍筋调整值箍筋量度箍筋直径 (mm)方法45681012量外包尺40506070寸.专业学习资料.量内包尺80100120150寸170(6)钢筋下料长度计算直钢筋下料长度 = 直构件长度 -保护层厚度 + 弯钩增加长度弯起钢筋下料长度 = 直段长度 + 斜段长度 -弯折量度差值 + 弯钩增加长度箍筋下料长度 = 直段长度 + 弯钩增加长度 -弯折量度差值或 箍筋下料长度 = 箍筋周长 + 箍筋调整值3 钢

13、筋下料计算注意事项(1)在设计图纸中 ，钢筋配置的细节问题没有注明时，一般按构造要求处理 。(2)配料计算时 ，要考虑钢筋的形状和尺寸，在满足设计要求的前提下，要有利于加工 。(3)配料时，还要考虑施工需要的附加钢筋。三、钢筋配料4. 钢筋配料计算实例.专业学习资料.【例 5.2】某建筑物简支梁配筋如图5-25 所示，试计算钢筋下料长度 。钢筋保护层取 25mm 。(梁编号为 L1 共 10 根)图 5-25某建筑物简支梁配筋图【解】1. 绘出各种钢筋简图 (见表 515) 。表 515钢筋配料单直下料钢钢单合质量构件名简图径长度筋编号号根根数计根数( )称(mm)(mm).专业学习资料.68

14、025220523.75263412220112.600L1梁（共68225110262.7210 根4）68225110262.72412963232091.788合6：91.78 ；12： 112.60 ；25 ：1049.19 计2. 计算钢筋下料长度 号钢筋下料长度(6240+2× 200-× 25)-2 × 2 × 25+2 × 6.25× 25=6802(mm) 号钢筋下料长度6240- 2 × 25+2 × 6.25× 12=6340(mm) 号弯起钢筋下料长度上直段钢筋长度240+50+500-25=765(mm).专业学习资料.斜段钢筋长度 (500- 2 × 25) × 1.414=636(mm)中间直段长度6240- 2 × (240+50+500+450)=3760(mm)
