智能遥控窗帘系统设计

1、    智能遥控窗帘系统设计    张海蓉【摘要】 智能家居的出现不仅改变了人们的生活方式，还提高了生活质量，智能家居系统有三方面的功能：第一是通信、第二是自动化、第三是安全防范。但是传统窗帘都是靠人为去拉开和关闭很麻烦。对于某些高大窗帘的打开和闭合如果用手拉就会很费劲，而且容易受损维修起来也非常的昂贵，而现代的智能遥控窗帘就能很好地解决上述问题。【关键字】 单片机 红外遥控 继电器一、装置简介智能窗帘系统设计的驱动力由继电器控制电机的转动来实现，装置的芯片是一块单片机。自动模式：是光线检测线路检测出当前环境下的光线强弱，然后将数据传输到单片机上，单片机

2、根据程序设定的光线强度数值范围操作信号传输给继电器，控制继电器的转动从而实现窗帘的开关，当窗帘开的程度到了一定值时会触碰到控制窗帘打开程度的开关，这个时候会产生一个信号传输到单片机上，单片机就是控制继电器的状态，从而控制电机的转动。遥控模式：当使用者按下切换模式的按键系统就会将智能模式切换到手动模式，智能模式指示灯也会熄灭。二、系统设计思路该系统分为以下几个模块：红外模块主要功能是红外线的控制和接收。单片机模块就是主控模块也就是这个系统的大脑部分。按键模块负责手动操作。当遥控器失去工作能力时可以使用装置上自带的按键进行操作。电机模块就是控制窗帘的开关。限位模块是限制窗帘的开闭的最大程度的装置。

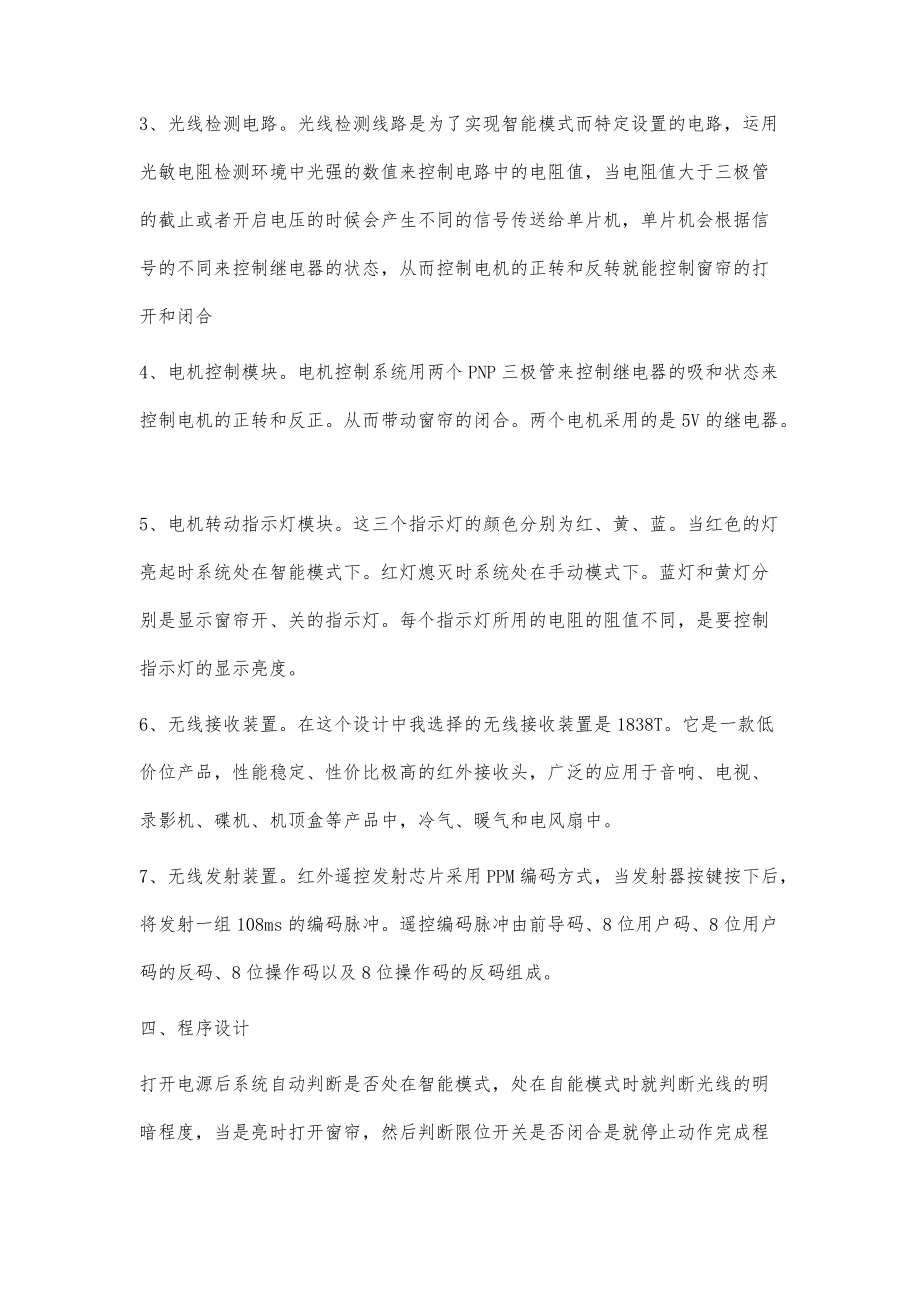

3、三、系統模块设计1、电源供电模块。自锁开关的主要目的就是为了给整个系统供电，装置的链接也比较的简单，一脚连上电源接口，一脚连上vcc就可以了。电源接口就是接受外部电源的接口。插上电源接口之后，当自锁开关按第一次时整个装置通电并工作，再按下一次装置断电并停止工作。2、复位电路。单片机能正常工作的条件之一就是电路中有复位电路的存在，只有当复位电路存在的时候才能让单片机正常的工作，复位电路的目的就是使电路恢复到以前的原始状态使系统能反复的正常工作。3、光线检测电路。光线检测线路是为了实现智能模式而特定设置的电路，运用光敏电阻检测环境中光强的数值来控制电路中的电阻值，当电阻值大于三极管的截止或者开启电

4、压的时候会产生不同的信号传送给单片机，单片机会根据信号的不同来控制继电器的状态，从而控制电机的正转和反转就能控制窗帘的打开和闭合4、电机控制模块。电机控制系统用两个pnp三极管来控制继电器的吸和状态来控制电机的正转和反正。从而带动窗帘的闭合。两个电机采用的是5v的继电器。5、电机转动指示灯模块。这三个指示灯的颜色分别为红、黄、蓝。当红色的灯亮起时系统处在智能模式下。红灯熄灭时系统处在手动模式下。蓝灯和黄灯分别是显示窗帘开、关的指示灯。每个指示灯所用的电阻的阻值不同，是要控制指示灯的显示亮度。6、无线接收装置。在这个设计中我选择的无线接收装置是1838t。它是一款低价位产品，性能稳定、性价比极高

5、的红外接收头，广泛的应用于音响、电视、录影机、碟机、机顶盒等产品中，冷气、暖气和电风扇中。7、无线发射装置。红外遥控发射芯片采用ppm编码方式，当发射器按键按下后，将发射一组108ms的编码脉冲。遥控编码脉冲由前导码、8位用户码、8位用户码的反码、8位操作码以及8位操作码的反码组成。四、程序设计打开电源后系统自动判断是否处在智能模式，处在自能模式时就判断光线的明暗程度，当是亮时打开窗帘，然后判断限位开关是否闭合是就停止动作完成程序操作光敏检车到光线强度是另一种情况是系统就走入关闭窗帘的过程，但是操作上都是和打开窗帘的步骤是一样的。当系统判断出装置不是智能模式时就会继续判断是否接收到遥控器的信号。接收到信号之后做出判断控制各个器件的运行。系统接收到打开窗帘的信号时窗帘打开，触碰到行程开关就停止。当接收到闭合信号时系统工作过程和打开信号时的工程过程相同。参 考 文 献1余永权.单片机在控制系统中的应用m.北京：电子工业出版社，2003.2李建华.使用遥控器原理与制作m.北京：清华大学出版社，2002.3梁超，谢皓.红外遥控系统设计及应用j.科技广，2006.4（2）：1241
