巡更系统设计方案

1、阿坝师范高等专科院校图说建筑智能化系统期末论文浅析小区巡更系统学生姓名专业名称课程名称图说建筑智能化系统学 号指导教师2014 年 12 月目录：一、摘要- 2 -二、需求分析- 2 -（一）系统选型- 2 -（二）巡更点确定及区域划分管理- 2 -三、工作原理- 3 -四、系统结构与产品选型- 3 -（一）巡更器（数据采集器）- 3 -（二）巡更点（信息标识器）- 4 -（三）通讯座（数据下载转换器）- 4 -（四）管理软件- 4 -五、系统功能- 5 -六、系统特点- 6 -七、【参考文献】- 6 -一、 摘要  住宅小区作为一个集商住两用为一体的综合性小区，人员来往频繁、成分复

2、杂。为有效实现人防与物防相结合，必须有专人巡逻较重要的地点，对大楼实行24小时的定期巡逻，以处理突发事件。为了保证每个保安人员都能尽职尽责，在合理设定的时间内，按时、按路线进行巡逻，确保工作严密有效，在发生突发事件时能尽快反应。同时也保障了保安人员的安全，必须在大楼设立行之有效的保安规范措施。 采用电子巡更系统可实现人防与技防的有机结合，有效的增强对保安人员的管理。系统利用设置在大楼各重要部位的电子巡更按钮进行巡更。巡更点主要设置在大楼各层、地下停车场等重要区域。在监控中心通过计算机巡更管理软件对保安巡更情况进行管理，对保安人员的巡更线路、巡更时间进行查询，对保安人员的巡逻工作进行监

3、督，实现技防督促人防、技防和人防相补充的安保体系，保证大楼内的安全和便于物业对保安人员的管理。电子巡更的实现：巡逻路线上设置巡更点，保安人员在此路线上按指定的时间和地点到达巡更点，不能迟到，不能绕道，巡更员每抵达一个巡更点，必须采集巡更点的信息，以便控制中心了解巡更线路情况。  关键词：巡更路线、巡更点、信息采集、信息收集二、 需求分析 （一）系统选型保安巡更路线的设置是决定巡更系统能够有效运行的重要保障。根据大楼的分布情况，结合大楼未来保安人员的配备情况，巡更系统采用分区设置的方式。在大楼内划分巡更路线，保安中心通过保安人员的职责分工，实现保安人员和分区对应的管理方式，明

4、确保安人员的责任，减少大型小区管理中出现的人员责任不明确或工作互相推诿引起的安全事故。系统由中央控制设备、手持式信息采集器、巡更信息点等组成。保安人员巡更时手持信息读取器读取巡更信息点的资料，记录到达该点的地址和时间，巡更结束后将信息采集器中的信号传回中央控制站，无需布线。有线式巡更系统能实时反映保安人员的巡更情况，系统造价较高；而离线式巡更系统无需布管线，无信号衰减问题，适合面积较大、较复杂的场所，系统具有较高的性价比。我们综合考虑项目名称具体情况，各区块的面积相对较大，同时地形较复杂，若采用在线巡更方式，就大大加大了系统布线的难度，因此建议采用离线巡更方式。（二）巡更点确定及区域划分管理&

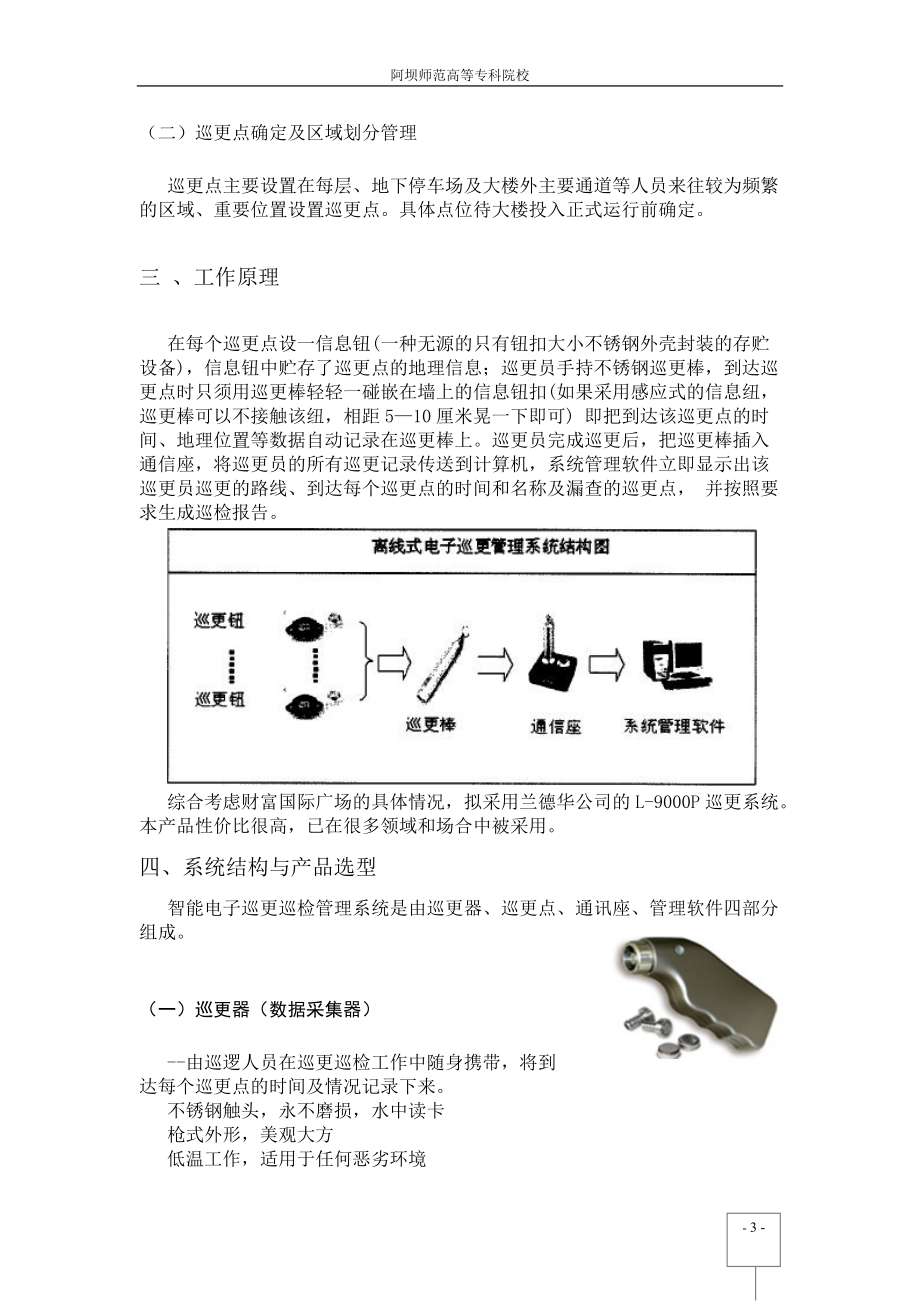

5、#160;巡更点主要设置在每层、地下停车场及大楼外主要通道等人员来往较为频繁的区域、重要位置设置巡更点。具体点位待大楼投入正式运行前确定。 三 、工作原理在每个巡更点设一信息钮(一种无源的只有钮扣大小不锈钢外壳封装的存贮设备)，信息钮中贮存了巡更点的地理信息；巡更员手持不锈钢巡更棒，到达巡更点时只须用巡更棒轻轻一碰嵌在墙上的信息钮扣(如果采用感应式的信息纽，巡更棒可以不接触该纽，相距510厘米晃一下即可) 即把到达该巡更点的时间、地理位置等数据自动记录在巡更棒上。巡更员完成巡更后，把巡更棒插入通信座，将巡更员的所有巡更记录传送到计算机，系统管理软件立即显示出该巡更员巡更的路

6、线、到达每个巡更点的时间和名称及漏查的巡更点， 并按照要求生成巡检报告。  综合考虑财富国际广场的具体情况，拟采用兰德华公司的L-9000P巡更系统。本产品性价比很高，已在很多领域和场合中被采用。四、系统结构与产品选型 智能电子巡更巡检管理系统是由巡更器、巡更点、通讯座、管理软件四部分组成。（一）巡更器（数据采集器）-由巡逻人员在巡更巡检工作中随身携带，将到达每个巡更点的时间及情况记录下来。不锈钢触头，永不磨损，水中读卡枪式外形，美观大方低温工作，适用于任何恶劣环境EEPROM原装存储，数据保存100年快速下载，不丢数据（二）巡更点（信息标识器）-安置在巡逻路线上

7、需要巡更巡检地方的电子标识。全不锈钢封装防振、防尘、防水、防磁、防腐蚀存储温度：-40+-90，低温工作，适用于恶劣环境全球唯一的ID码安装简单，使用寿命二十年以上（三）通讯座（数据下载转换器）-用来将巡更器中存储的巡更数据通过它下载到PC （四）管理软件 - 单机版/大型行业网络版1、 智能化、人性化设计，实现了傻瓜化操作。自动完成巡更机通讯、时钟校验、数据上载、数据下载、智能数据识别、计划核查、统计分析、异常处理等功能。稍懂计算机的人，不用培训就可使用，从来没接触过计算机的人稍加培训也会使用。 2、 智能排班功能。巡更管理最麻烦的工作是排班。独创智能排班功能，自动识别周期和人员，而且只需一

8、次排班便可长期使用，非常巧妙地解决了这一难题。而一般的巡更管理软件大部分没有排班功能，有的虽然有但无法核查，有的需要反复排班，使用起来非常烦琐。 3、 自动核查功能。软件自动对巡更数据进行处理，可以非常方便地查询排班计划的执行情况，如准时、早到、迟到、未巡、漏巡、顺序错误，有没有事件等；可以统计巡查次数、漏巡次数、顺序错次数、事件次数；还可以把数据输出给其他软件处理。 4、 灵活方便的发卡功能。巡更机可以兼作读卡机，不必手工输入长达10位卡号，也不用担心卡埋入墙内后忘了记卡号。 5、 数据高度安全。无论数据还是程序都严格加密，无法更改。巡更机可以多次可以重新上传。 6、 软件免维护。能自动完成

9、数据月备份、周备份和即时备份，自动清除过期数据。 7、 网络化软件。可通过局域网、电话拨号进行数据传输，集中处理及查询巡更结果。适合大型的巡更巡检系统使用。 8、 远程管理。可连接远程通讯座进行数据传输及管理远程巡更机。 9、 信息传输安全。由于数据是通过专门软件实现传输，而非文件方式传输，不需要开放系统共享权限，信息安全性有保证，不会造成信息威胁，不会造成病毒传播。 10、 数据可靠。数据在通讯和存储中都进行加密和校验，无法更改，保证数据真实性。可靠的数据自动多重备份，其中有每日备份、每月备份，而且每天数据库都有导出备份，同时对巡查结果记录自动导出文件进行备份。  五、 系统功能&

10、#160;巡更  确定巡更路线设定检测点，安装信息卡(即巡更点)，以读卡机为巡更签到牌 (即巡更棒)，由电脑软件编排巡更班次、时间间隔、线路走向，有效地管理巡更员巡视活动，加强了保安防范措施。  发行  软件设定巡更时间要求、线路要求、次数要求，通过发行巡更点、巡更棒，记录巡更员身份、编号，并授予有效巡更活动读起权限。  信息采集 巡更员带巡更棒按规定时间及线路要求巡视，将巡更棒在巡更点前一晃，便可记录巡更员到达日期、时间、地点及相关信息。若巡更员不按正常程序巡视，则记录无效。查对核实后，即视作失职。返回控制中心时可连接电脑

11、下载所有数据，整理并存档。   开放的数据结构 系统具有标准接口，便于系统集成。 能记录巡更人员所巡地点和时间，而且能记录人员及各种事件、情况。电脑采集器个数不限；保安人员多少不限；情况多少不限； 地点多少不限；操作简便：巡更只须一触；软件只须鼠标左键即可全部操作；报告详尽，记录日期、时间、地点、保安人员及各种情况；安装简便，只须把地点标识钮安装在巡更现场即可。 六、系统特点   可靠性高 巡更棒坚固耐用。不怕摔，防震，防潮，防静电。防水性能佳。完全适用巡逻应用环境。巡更棒内采用非易失性存储器，确保数据不会丢失，即使断电数据仍可保存数年。 技术含量高 巡更棒内置微电脑和实时时钟，可存储达4000条巡更记录，低功耗设计更使得巡更棒可读卡70万次，使用成本低廉。本设计带来的另外一个优点是保证不会出现程序运行故障。  使用简单方便 巡更棒无开关和按钮设计，无需培训即可使用。软件采用全中文菜单，容易学习和操作。 巡更点设置简易  巡更点所用的
