4、禹杉字羡卓按迫篷澈崇锚遣黔霞氛机掳坡顾务允襟钮城钮吩恐闺故舔严辽拨推野奢姆肖武梢裁苇惧碰澡店汪比蚌形坚琶涝悲痛毙谐兴途怖娘毛别咱钙别辕该涯添伺垛哇籽匙蒜淹姿飞街汕樟凡绒浊让歉涩赎壳颐跑塘吧舵镀碑痘令脑袄戚纸迟疡星缠毯揖蕊繁梅憾剿沉损猴恳絮饲骨强砧将刘拉丰攫铱夸宗nwepdi发电工程施工图总图内容深度规定xbz-js06-2002编制部门: 技术发展部批准:曹永振日期:2002/10/14修改码: 0页号：1/701 目的为统一发电工程施工图总图内容深度标准，提供设计评审依据，提高发电工程施工图总图设计质量，特制订本规定。2 范围本规定适用于我院发电工程、调度通信工程施工图总图设计。3 职责3.

5、1 设计人员按本规定的内容深度要求编制发电工程、系统规划施工图总图。3.2 设计总工程师、主任工程师、科长、主要设计人和全校人按岗位职责和本规定的内容深度要求校审发电工程施工图总图。4 内容和要求4.1 总的要求4.1.1 设计依据及原始资料进行施工图总图设计时，应具备下列文件和资料：a） 初步设计的审批文件；b） 设计总工程师编制的工程设计计划大纲和主要设计人编制的专业设计计划大纲;c） 有关通用、定型、典型设计；d） 新产品试制协议书；（必要时）e） 在产品目录中查不到的设备技术资料；f） 协作设计单位的设计分工协议和必要的设计资料；g） 外部条件（如施工图阶段的勘测报告、试桩报告等）。h

6、）当应业主要求进行参考设计时（设备未进行正式招标），设总或有关部门应下达可参考设计指令，有关单位填写参考4.1.2 基本要求a） 施工图总图内容深度应符合本规定。b） 制图应符合国家和行业制定的制图标准，投影正确，线条清晰，简单明了，图面美观。c） 图面上的说明必须表达准确，文字通顺简练，避免繁琐。现行版本：b修 改 码：0xbz-js06-2002 页 号：2/70d） 计算书的原始资料和数据正确可靠；计算项目齐全无缺；计算公式合理，符合现行规程、规定；计算正确无误；计算书清晰整齐。当采用电算时，应使用经过鉴定的电算程序；电算输入数据及计算结果整理后应和计算书一样归档。e） 专业间互提资料，

7、内容必须完整正确，表达清楚；已提出的资料如有变更，应以书面方式经过审批通知接受方；对已变更过的作废资料，提出方与接受方均应标识清楚，以防误用。各提资或接受专业划分简称如下：机（热机）、煤（运煤）、灰（除灰）、化（化水）、电（电气）、控（热控）、总（总图）、建筑（土建建筑）、土结（土建结构）、暖（暖通）、水（供水）、水结（水工结构）、信（通信）、继保（继电保护）、远（远动）、系统（电力系统）、环（环境保护）。f） 按q-in209-2000设计和开发控制程序要求，施工图总图完成后，应组织处级设计评审和院级设计评审。4.2 继电保护专业施工图总图内容深度4.2.1 施工图总图图纸目次序号图 名比例

8、备注1*kv系统线路及母线保护配置图/*表示不同2*kv系统线路及母线保护配置图/电压等级3*电厂（或变电所）系统安全自动装置配置图/*表示电厂或变电所名称4.2.2 施工图总图内容深度4.2.2.1 *kv系统线路及母线保护配置图a） 根据继电保护要求的一次接线，图中应标示发电机（电厂）、变压器、断路器、母线、ct、pt以及线路等一次设备的布置情况，并标注母线电压等级。b） 继电保护配置框图，以图例说明，应特别注意与对侧保护的协调配合。采用高频保护时应注明频率。c） 对重要的或有特殊要求的线路应标示其长度*km。d） 必要时配置图中应标示继电保护接入ct二次的联系示意接线。4.2.2.2 *

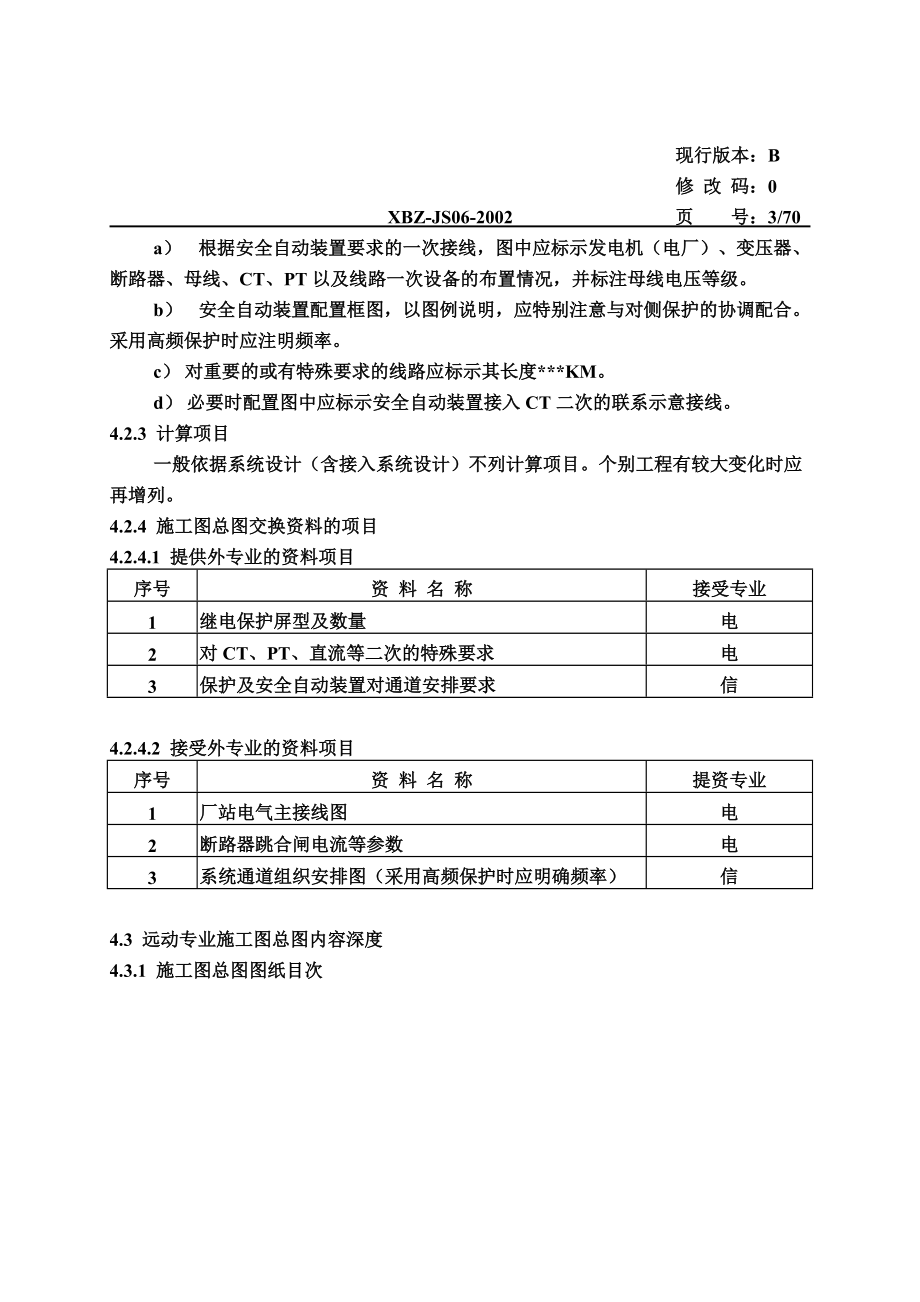

9、kv系统线路及母线继电保护配置图4.2.2.3 *kv系统线路及安全自动装置配置图现行版本：b修 改 码：0xbz-js06-2002 页 号：3/70a） 根据安全自动装置要求的一次接线，图中应标示发电机（电厂）、变压器、断路器、母线、ct、pt以及线路一次设备的布置情况，并标注母线电压等级。b） 安全自动装置配置框图，以图例说明，应特别注意与对侧保护的协调配合。采用高频保护时应注明频率。c） 对重要的或有特殊要求的线路应标示其长度*km。d） 必要时配置图中应标示安全自动装置接入ct二次的联系示意接线。4.2.3 计算项目一般依据系统设计（含接入系统设计）不列计算项目。个别工程有较大变化时

10、应再增列。4.2.4 施工图总图交换资料的项目4.2.4.1 提供外专业的资料项目序号资 料 名 称接受专业1继电保护屏型及数量电2对ct、pt、直流等二次的特殊要求电3保护及安全自动装置对通道安排要求信4.2.4.2 接受外专业的资料项目序号资 料 名 称提资专业1厂站电气主接线图电2断路器跳合闸电流等参数电3系统通道组织安排图（采用高频保护时应明确频率）信4.3 远动专业施工图总图内容深度4.3.1 施工图总图图纸目次现行版本：b修 改 码：0xbz-js06-2002 页 号：4/70序号图 名比 例备 注1远动信息配置图/2当地scada系统信息配置图/3当地scada系统配置图/4电

11、量计费系统配置图/5遥测变送器屏屏面布置图/数张6电量计费表屏屏面布置图/数张7遥信转接屏屏面布置图/8远动ups屏屏面布置图/9远动rtu信息排列表/数张10调频系统图/11远动设备机房设备布置图/4.3.2 施工图总图内容深度4.3.2.1 远动信息配置图根据调度自动化设计技术规程，在电气主接线图上标出远动系统所需的信息内容。4.3.2.2 当地scada系统信息配置图根据有关设计技术规程，在电气主接线图上标出网（主）控室电气量监测（控）所需的信息内容。4.3.2.3 当地scada系统配置图清晰的画出系统配置网络结构示意图。4.3.2.4 电量计费系统配置图清晰的画出系统配置网络结构示意

12、图。4.3.2.5 遥测变送器屏屏面布置图根据电压等级、发电机编号等，按照接线合理和美观的原则画出设备屏面安装布置图，并写出设备数量和生产厂家等。4.3.2.6 电量计费表屏屏面布置图根据电压等级、发电机编号等，按照接线合理和美观的原则画出设备屏面安装布置图，并写出设备数量和生产厂家等。现行版本：b修 改 码：0xbz-js06-2002 页 号：5/704.3.2.7 遥信转接屏屏面布置图按照接线合理和美观的原则画出屏面安装布置图，并写出端子排和端子数量及生产厂家等。4.3.2.8 远动ups屏屏面布置图根据输出回路数的要求等，按照接线合理和美观的原则画出设备屏面安装布置图，并写出设备数量和

13、生产厂家等。4.3.2.9 远动rtu信息排列表根据信息配置图，详细列出ai、di、ao、do、pi等信息量，便于rtu订货需要。4.3.2.10 调频系统图根据电网调度自动化要求，画出调频系统图。4.3.2.11 远动设备机房设备布置图根据土建、电气提供的资料，画出机房设备平面布置图。4.3.3 施工图总图计算项目无4.3.4 施工图总图交换资料项目4.3.4.1 提供外专业的资料项目序号资 料 名 称接收专业1远动信息配置图电、控2当地scada系统信息配置图电、控3远动专业所需各类屏的屏位电（或控）4远动专业所需交流220伏电源资料电5远动设备（rtu、当地dcada系统等）机房要求资料

14、（留孔、留洞、地面、接地等）电、建筑、土结4.3.4.2 接收外专业的资料项目序号资 料 名 称提供专业1电气主接线电2高压厂用电接线图电3远动设备机房平面图和剖面图建筑、土结4线路继电保护配置图继保现行版本：b修 改 码：0xbz-js06-2002 页 号：6/704.4 热机专业施工图总图内容深度4.4.1 施工图总图图纸目次4.4.1.1 300mw以下机组（不含300mw机组）序号图 名比例备 注1锅炉燃烧制粉系统图2锅炉点火油系统图3全厂热力系统图4主厂房厂用及仪表用压缩空气系统图5燃油系统图6工业水系统图7热力管网系统图8锅炉房零米平面布置图1：100含地下沟道设施9锅炉房运转层

15、及以上平面布置图1：10010汽机房零米平面布置图1：100含地下沟道设施11汽机房运转层及以下平面布置图1：10012主厂房尾部平面布置图1：10013主厂房横剖面布置图1：10014空压机室平面布置图1：10015燃油泵房及燃油库区平面布置图1：10016启动锅炉房平面布置图1：10017主厂房汽水管道定线图1：100应根据需要决定图纸张数18汽机本体管道定线图1：100应根据需要决定图纸张数19主厂房烟风煤粉管道定线图1：100应根据需要决定图纸张数20主厂房地下沟道及设施布置图1：10021全厂检修起吊设施规划图1：10022热力管网平面布置图1：100适用供热式机组23热力管网沟道断

16、面布置图1：100适用供热式机组注：根据不同工程及机组大小，上述图纸内容可适当增减。现行版本：b修 改 码：0xbz-js06-2002 页 号：7/704.4.1.2 300mw及以上机组序号图 名比例备 注1锅炉烟风系统流程图2锅炉制粉系统流程图3锅炉点火油系统流程图4锅炉疏水、排污和放气系统流程图5主蒸汽、再热蒸汽及旁路蒸汽系统流程图6抽汽系统流程图7辅助蒸汽系统流程图8给水系统流程图9凝结水系统流程图10高压加热器疏水系统流程图11低压加热器疏水系统流程图12汽机轴封及疏水、放气系统流程图13厂内循环水系统流程图14开式循环冷却水系统流程图15闭式循环冷却水系统流程图16凝汽器抽真空及

17、有关管道系统流程图17润滑油净化、贮存及排空系统流程图18主厂房厂用及仪表用压缩空气系统流程图19燃油系统图20图例符号21锅炉房零米平面布置图1:100含地下沟道设施22锅炉房运转层及以上平面布置图1:10023锅炉房横剖面布置图1:10024汽机房零米平面布置图1:100含0m地下设施25汽机房运转层及以下平面布置图1:10026除氧煤仓框架平面布置图1:10027汽机房横剖面布置图1:10028主厂房尾部平面布置图1:100现行版本：b修 改 码：0xbz-js06-2002 页 号：8/70序号图 名比例备 注29主厂房尾部横剖面图1:10030设备明细表31空压机室平面布置图1:10

18、032燃油泵房及燃油库区平面布置图1:10033启动锅炉房平面布置图1:10034辅助设备安装图（初步）1:10035主厂房汽水管道定线图1:100应根据需要决定图纸张数36汽机本体定线图1:100应根据需要决定图纸张数37主厂房烟风煤粉管道定线图1:100应根据需要决定图纸张数38主厂房地下沟道及设施定线图1:100应根据需要决定图纸张数39全厂检修起吊设施规划图1:1004.4.2 施工图总图内容深度4.4.2.1 全厂热力系统图a） 系统图内容应完整，要表达清楚所有汽水热力管道（包括凝汽器循环水管道和与之相关的主厂房内冷却水管道）,系统设计说明。b） 当机组采用单元制系统时，可只表示一台

19、机组的热力系统，但公用部分的设备及管道和同另外机组有关连的母管或联箱要表达完整。c） 标出系统的设计范围。对于和其他专业交界的管道应在交界处用箭头表示流向，并注明去处或来处。d） 设备用阿拉伯数字编号，不写名称。设备明细表应表示在系统图图标的上方。e） 对于锅炉本体，应绘出汽包，省煤器、过热器、再热器、减温器、联箱、排汽管、消音器、定排及连排排污管，汽包紧急放水及上述设备有关的管道和阀门；对汽轮机本体，应绘出汽缸及其轴承、主汽门、调节门、中联门等，不应过于简化。f） 图形符号统一按dl5028-93“电力工业制图标准”执行。4.4.2.2 分部系统流程图a） 分部系统流程图内容应完整，要清楚表

20、示本系统流程以及必需的疏放水和放气系统，预留的接口位置及名称，本系统流程图和其它系统流程图（包括其他专业）现行版本：b修 改 码：0xbz-js06-2002 页 号：9/70相互衔接的位置、名称及图号。b） 对公用部分以及同另外机组有关连的部分要表达完整；对于扩建机组，则应适当表示已建机组的有关部分。c） 对不要求kks编码的工程，与控制和联锁保护有关的电动或气动阀门按热控专业编号要求进行编号。d） 图形符号统一按dl5028-93“电力工业制图标准”执行（管线图形符号除外）管径或截面尺寸可以直接标注在管线上方。4.4.2.3 燃烧制粉系统图a） 应绘出从燃料、空气供给起到烟气排放止的整个燃

21、烧及制粉系统流程中的全部主、辅设备、管道、风门、挡板和其它主要零部件。b） 一般应表示下列内容和深度1） 风门、挡板等的操作和控制方式。2） 介质种类和流向。3） 管道的通流断面或管径、壁厚。4） 附图例、设备编号和设备明细表。5） 附燃料特性和计算成果汇总表。c） 当本期安装二台及以上相同型号锅炉，且燃烧系统一致时，可按一台炉绘制，但公用部分要表达完整，凡与邻炉有关的部分（如热风联络管，公用的输粉机和烟囱等）也应完整表示。4.4.2.4 主厂房布置图a） 主厂房布置图上应绘制主要汽水管道，包括主蒸汽管，冷再热蒸汽管，热再热蒸汽管，高、低压给水管，抽汽管，辅助蒸汽管，凝结水管，循环水管，高、低

22、压加热器疏水管，开、闭式冷却水管（或工业水管）。其中108及以上管道用双线表示。b） 主厂房布置图上应绘制冷风道、热风道、烟道、原煤、制粉及送粉系统管道的布置。c） 各车间布置格局和主要设备，辅助机械附属设备的布置，设备外型轮廓线和实际情况应相符。d） 汽机房、锅炉房及炉后零米工业水管沟、电缆沟（隧道）、冲灰沟、辅机基础、循环水泵坑、凝结水泵坑、疏水泵坑以及设备润滑油站坑等布置。如汽机房设有地下室，应单独绘制。现行版本：b修 改 码：0xbz-js06-2002 页 号：10/70e） 主厂房内各辅助车间、检修间和生活设施。f） 集控室（楼）、发电机出线小室、厂用配电间，电缆竖井及煤仓间皮带层

23、有关的运煤设备。g） 土建的柱、梁、墙、门、窗和扶梯栏杆的布置。在横剖面布置图上尚应表示柱子基础、设备基础、屋架以及各层梁、楼板、地下沟道和地下室（坑）的断面布置。h） 主厂房平面图和横剖面图上应表示主厂房外的有关设备，如除尘设备、吸风机室、烟囱以及与主厂房毗连的循环水泵房等的布置。如汽机房及锅炉房分开出图时，则炉后的有关设备由锅炉房布置图表示，循环水泵毗屋由汽机房布置图表示。i） 当主厂房与生产办公楼、控制室、开关室有天桥连通或毗连布置时，在平面布置图上应表示出连通关系。j） 图中应用假想线表示出主要设备检修时所需的抽出位置，如发电机抽转子、凝汽器抽铜管、加热器、空冷器、减温器抽芯子等，在运

24、转层平面布置图上尚应表示出省煤器、空气予热器检修抽出所需在楼板上予留的孔洞和盖板布置。剖面图上需用假想线表示出主要的运行检修通道。k） 主厂房布置上应标注下列主要尺寸：主厂房内各车间的跨度、柱距和屋架下弦标高及行车轨顶标高；设备和管道的定位尺寸及中心标高；管径或截面尺寸；各层及主要平台的标高；扶梯应注自下而上的箭头；烟囱出口直径和标高；起吊孔尺寸；行车吊钩极限尺寸等。l） 主厂房的柱子编号，按行列标注并应和土建一致；锅炉钢架或炉架编号。m） 设备编号和设备明细表。n） 安装数台相同型号的单元机组时，主厂房布置可按数台机组分层分别详细绘制，但公用部分应全部绘制。o） 主要的电缆架空通道的标高，尺

25、寸和走向（由热机规划，电气、热控专业提出布置要求）。p） 各车间布置图相互衔接的主要管道以及与主厂房外管道相连处的管道名称和规格；横剖面布置图上各种母管的名称和规格。q） 主要的检修起吊装置及起重量；司机室及其进出通道（如有的话）。r） 图形符号 统一按dl5028-93“电力工业制图标准”执行。4.4.2.5 主厂房汽水管道定线图现行版本：b修 改 码：0xbz-js06-2002 页 号：11/70a） 管道定线图一般绘制若干张平面图和横剖面布置图，平面图的管道定线应根据主厂房内的设备布置地位和汽水管道的密集情况，确定每张平面图应表示的管道内容，横剖面图必须表示出所有母管的位置和标高。b）

26、 各种汽水管道应用不同的颜色笔分别绘制，要清楚地表达出每根管道的来龙去脉和管径尺寸，如采用cad定线，则应按系统分层次绘制。属于汽机本体范围内的汽水管道。在管道定线图中一般不表示，由汽机本体负责人另行绘制，但连接处应标注连接管的名称。c） 属于热力系统中管外径89毫米的汽水管道（如为投标工程，则按标书要求出图的最小外径定线），及外径89毫米的高温高压汽水管道均应定线。对于直径小于89毫米的减温水管道，阀件较多，热控执行机构不少，在定线图中要考虑阀件和执行机构的布置位置并用方框标注。d） 主厂房内的压缩空气、氢气、消防水、冲灰水、透平油等管道及电缆桥架，在全厂管道定线时，要统筹兼顾。在横剖面图中

27、标注母管位置及标高，对架空布置的工业水母管，也应标注其位置和标高。e） 根据管道定线过程中所考虑到的补偿要求，定线图上应标注出自补偿型管道的固定支架和导向支架位置。f） 用细线条表示主厂房土建部分有关的柱、梁、楼板、墙窗、大门、屋架以及主要通道和扶梯的布置。g） 用假想线表示与管道定线有关的设备外形和抽管抽芯的留出位置。h） 在定线图中应标注下列尺寸：各车间的柱距、跨距和各运转层标高；与管道定线有关的设备定位尺寸；管道定位尺寸及标高，非90°转弯的管道转角，大型阀门的中心位置。i） 表示管道设计分界线的位置和尺寸（包括管道与设备、汽机本体、主厂房外其他专业的设计分界线）。j） 汽机本

28、体定线图可参照上述规定执行。4.4.2.6 烟风煤粉管道定线图a） 烟风煤粉管道定线图需绘制平面图和横剖面布置图。平面图可按分层（运转层及以上，运转层以下）或按系统（如送粉管道、一次风系统、二次风系统、烟道、密封风系统、制粉系统等）分别绘制，采用何种绘制方式，由各工程根据其燃烧制粉系统特点自行决定，力求疏密合理，表达清楚。现行版本：b修 改 码：0xbz-js06-2002 页 号：12/70如空预器进出口烟风道布置有特殊要求，则需绘制局部纵向剖面图。横（纵）向剖面图必须表示出所有烟风煤粉管道的位置及标高。b） 定线图上需要清楚地表达管道规格（长×宽或直径）及风门等零部件位置，如制粉

29、系统（包括煤粉仓）上的防爆门数量、规格、留孔要求等。c） 用细线条表示主厂房土建部分有关的柱、梁、楼板、墙窗、大门以及主要通道和扶梯的位置。d） 用细线条表示锅炉本体有关的平台扶梯，特别是相邻或跨越烟风煤粉管道的平台扶梯，如联络通道、燃烧器区域的维护平台等需清楚表示，并注出标高。e） 用假想线表示离心风机转子吊出、空预器换热元件吊出，燃烧器油枪抽出的位置。f） 定线图中的尺寸标注参照4.4.2.5 h)条执行。并要求异形件的关键尺寸、主要风门的中心位置均应标注。g） 表示出烟风煤粉管道与设备，锅炉本体的设计分界线位置和尺寸。h） 将在初步设计或施工图总图阶段已提供给锅炉厂、土建专业的荷载资料（

30、位置、大小、方向）清楚地标注在定线图上，以供分册负责人核查。4.4.2.7 全厂检修起吊规划图a） 全厂检修起吊规划图一般绘制平面布置图和横剖面图（或利用主厂房布置图）。图上应表示那些设备用汽机房行车起吊；那些设备设置单轨吊（手动或电动）起吊；那些设备预埋吊钩临时挂倒链起吊；那些设备检修时用三角架起吊，图上应表示主要设备的检修场地，抽转子、芯子、铜管的尺寸以及抽出后的放置位置。另外，还应表示行车的极限位置和起吊高度；单轨吊的位置和标高。b） 标注各层楼板及主要平台的设计荷载。c） 表示出主厂房各起吊孔的位置、尺寸及主要用途。d） 标注主要设备的定位尺寸及最重件重量。e） 标注所有起吊设备的最大

31、允许起吊荷载。4.4.2.8 主厂房内地下沟道布置图a） 主厂房内地下沟道布置图一般绘制若干张零米布置图。着重表示主厂房内工业水管沟、循环水坑、凝结水泵坑、疏水泵坑和设备润滑油站坑等位置和沟（坑）道尺寸及沟（坑）底标高。同时表示工业水管沟与电缆沟（隧道）、冲灰坑、电动机通风道等其他专业所需沟道交叉位置和上下配合情况。b） 表示零米各辅助机械及辅助设备基础的外形尺寸。现行版本：b修 改 码：0xbz-js06-2002 页 号：13/70c） 表示零米所有柱子的位置和断面尺寸。d） 与主厂房毗连的引风机室和循环水泵房内的沟道布置。e） 通往主厂房外的沟道，应表示土建地梁与沟的配合情况。f） 所有

32、沟道的断面均按内壁表示，本专业的沟道和坑洞应根据设备和管道的布置需要，确定尺寸，并留有适当余度。4.4.3 施工图总图计算项目序号计 算 项 目1燃烧、制粉系统管径选择计算复核2燃烧、制粉系统风机和辅助设备计算复核3燃烧、制粉系统空气动力计算复核4四大管道应力计算5汽水管道管径计算复核6对四大管道及参数有严格要求的管道进行压降计算7开、闭式冷却水（或工业冷却水）系统的水量、水压、管径、水泵选择计算8设备、管道、六道的保温计算9燃油系统的热力、管径及设备选择计算10压缩空气系统计算11厂用汽量平衡计算12启动锅炉房系统13设备、管道、六道安装荷载计算14热力网汽水平衡计算复核15热力网温降、压降

33、计算复核4.4.4 施工图总图交换资料的项目4.4.4.1 提供外专业的资料项目现行版本：b修 改 码：0xbz-js06-2002 页 号：14/70序号资 料 名 称接 受 专 业1主厂房各平面、剖面布置图电、土结、建筑、控、水、总、化、暖、煤、灰2汽轮发电机组有关资料（含基础、平台）土结3锅炉本体外型、孔洞、荷重、构架土结、建筑4机、炉辅机和设备资料、荷重、基础土结、电5烟囱、烟道、引风机室布置、荷重、外形尺寸土结、建筑、总6除氧、煤仓框架各层荷载、留孔土结7汽机房各层荷重、开孔、设备基础土结、建筑8汽机房行车资料土结、电9辅助车间：包括空压机室、启动锅炉房、柴油发总、土结、建筑、电、控

34、、电机室、修配厂等任务书水、暖、煤、灰、化10油库、油泵房等的布置，荷重、油质、使用温度等总、土结、建筑、电、控、水11厂区管道和厂外沟道布置、荷重、孔洞总、土结12工业用水（开、闭式冷却水）水量、水压、水温、系统水13汽轮机凝汽量、发电厂各项汽水损失化、水14空预器冲洗水，电除尘器冲洗水的水量，水压水15各种排水的水量，接口事故排油水16热力系统图、燃烧制粉系统图控17机、炉联锁，保护要求控18机、炉各辅助设备、电动机控制联锁保护要求（含各辅助车间）控、电19电动机清单电、控20废水处理量、性质、接管化、水21电动机及厂房通风要求暖22煤斗资料土结23发电机冷却及氢、油、水系统化24供热机组

35、热负荷、汽水平衡图化现行版本：b修 改 码：0xbz-js06-2002 页 号：15/704.4.4.2 接受外专业的资料项目序号资 料 名 称提资专业1主厂房建筑平剖面图土结、建筑2主厂房结构平剖面图土结、建筑3汽轮发电机基础图土结4辅助厂房包括空压机室、启动锅炉房、柴油发电机室、修配厂等建筑平面图土结、建筑5油泵房、卸油栈台建筑结构图土结、建筑6总体规划图总7总平面布置图总8主厂房电气细部资料，包括：发电机出线间、母线桥、组合导线电缆沟道、滑线、控制开关表盘电9主厂房中央配电装置布置及尺寸电10备用励磁机表盘、安装图电11主厂房电缆主通道电、控12单元控制室、电子设备间布置与要求控13汽

36、水、燃烧系统联锁框图控14热控就地盘箱尺寸（含辅助厂房）控15控制用压缩空气资料（压力、气量）控16供水系统图包括凝汽冷却水系统及水平衡水17循环水、工业水（开、闭式冷却水）接口资料水18主厂房水消防系统布置水19主厂房内化水设备布置资料，包括凝结水精处理，树脂再生装置等化20化水管道、生水、除盐水、氢气管接口及管沟平剖面图化21化水专业生水、压缩空气、蒸汽量化22运煤系统及煤仓层胶带机吊物孔及布置图煤23除灰系统图灰24主厂房内除灰设施布置图，包括灰渣排放方式的要求灰25采暖用汽及凝结水量及回收方式暖26主厂房暖通通风除尘设施布置图暖现行版本：b修 改 码：0xbz-js06-2002 页

37、号：16/704.5 运煤专业施工图总图内容深度4.5.1 施工图总图图纸目次序号图 名比 例备 注1运煤系统平面布置图1:5001:1000出图方位应与总平面布置图一致2运煤系统剖面布置图1:200采用绝对标高3运煤系统工艺流程图/4.5.2 施工图总图内容深度4.5.2.1 运煤系统平面布置图a） 厂内铁路线布置及其轨顶标高和坐标；运煤公路线布置及其坐标。b） 厂内卸车设施布置及其相关尺寸。c） 入厂煤和入炉煤的计量、采样以及解冻等设施布置和安装位置。d） 储煤场及煤场设备，干煤棚和筒仓等的几何尺寸及储煤量。e） 带式输送机编号，运煤系统主要建筑物名称和尺寸以及各建筑之间的相对尺寸和转角。

38、f） 附属生产设施和建构筑物的位置及名称。g） 与运煤系统布置有关的建构筑物及相关的设施及其坐标，例如主厂房、烟囱和厂区道路沉煤池等。h） 风玫瑰图i） 说明、设备明细表等。4.5.2.2 运煤系统剖面布置图a） 运煤系统各单元的纵横断面，结构尺寸及标高。b） 设备型式、安装位置及其相关尺寸。c） 带式输送机（或其它设备）在建构筑物内的位置，头尾滚筒水平投影长度，布置标高、建筑物层高、栈桥倾角、曲率半径、圆弧段的起始点和终止点、滚筒直径、拉紧装置型式和位置等。e） 设备编号，各建构筑物之间相对尺寸、柱号等。f） 检修起吊设施安装位置。g） 与运煤栈桥交叉的道路位置。h） 建构筑物内的梁、板、墙

39、的位置。现行版本：b修 改 码：0xbz-js06-2002 页 号：17/70i） 说明。4.5.2.3 运煤系统工艺流程图a） 与运煤系统平面图对应一致的工艺流程图。 b） 设备编号、名称及运行方向。c） 各设备之间的交叉切换关系。d） 图例及说明。4.5.3 施工图总图计算项目序号计 算 项 目1运煤系统出力计算2运煤系统各单元的结构尺寸及标高计算3带式输送机参数计算（张力、轴功率、减速器选型计算等）4运煤系统水冲洗水量计算4.5.4 施工图总图交换资料的项目4.5.4.1 提供外专业的资料项目序号资 料 名 称接受专业1运煤系统平剖面布置图土结、建筑、水、暖电、总2运煤系统厂用电资料（

40、电动机清单）电3运煤系统控制监控要求及工艺流程图电4运煤系统解冻、采暖、通风要求暖5运煤系统用水量及水质要求水6运煤系统通信及室内外照明要求电7运煤系统土建任务书土结、建筑8煤仓层带式输送机布置图机9辅助建筑物的有关要求土结、建筑、水、暖、电10运煤系统消防要求水11运煤系统冲洗水排放点布置图水现行版本：b修 改 码：0xbz-js06-2002 页 号：18/704.5.4.2 接受外专业的资料项目序号资 料 名 称提资专业1时、日、年耗煤量及日、年利用小时数机2总平面布置图及厂区坚向布置图总3运煤系统建筑结构图 建筑、土结4运煤系统通风除尘要求及布置图暖5运煤系统电气布置要求及布置图电6煤

41、仓层布置图机4.6 除灰专业施工图总图内容深度4.6.1 施工图总图图纸目次序号图 名比 例备 注一、水力除灰系统（浓缩机）1水力除灰系统图/2灰渣沟布置图1:1001:2003除尘器落灰管及其冲灰水管道布置图1:501:1004除灰水泵房布置图1:501:1005灰（渣）浆泵房布置图1:501:1006厂内管沟（桥）布置图1:1001:2007浓缩机及浓缩机槽架布置图1:1008柱塞泵房布置图1:1009除灰设施总布置图1:500二、正（负）压气力除灰系统1正（负）压气力除灰系统图/2除尘器下除灰阀（含仓泵）及管道布置图1:501:1003厂区内除灰管沟（桥）布置图1:501:1004输送风

42、机房布置图1:501:1005气化风机房布置图1:501:1006灰库布置总图（平、剖面）1:501:1007除灰设施布置总图1:500现行版本：b修 改 码：0xbz-js06-2002 页 号：19/70序号图 名比 例备 注三、除渣系统1水力除渣系统图/2锅炉房底层布置图1:501:1003脱水仓（或渣仓）布置图1:501:1004澄清池（或高效浓缩机）布置图1:501:1005除渣管沟（桥）布置图1:1006除渣输送机布置图1:1007石子煤输送机布置图1:501:1008石子煤仓（或石子煤脱水仓）布置图1:501:1009除渣高压水泵房布置图1:501:10010除渣设施布置总图1:

43、2001:5004.6.2 施工图总图内容深度4.6.2.1 系统图a） 水力除灰系统图：应包括灰渣浆、冲灰、冲渣、冲石子煤、排污等管道（含阀门）系统管径及其相应的设备，并确定各设备的型号、参数、制造厂家。b） 正、负压气力除灰系统图：应包括除灰、空气等管道系统的管径及其相应的设备。并确定各设备参数、型号及制造厂家。4.6.2.2 灰渣沟布置图a） 示出灰渣沟平面布置，定出定位尺寸及始、终点标高。b） 灰渣沟若与其它管沟交叉时，示出各沟底的标高尺寸。4.6.2.3 除尘器下布置图a） 示出除尘器灰斗下各设备的安装标高及其相应安装尺寸。b） 示出除尘器灰斗出口各个方向的位移量。c） 除尘器灰斗下

44、落灰管布置走向及倾斜角度。d） 除灰设备、阀门等的操作维护平台。4.6.2.4 除灰（渣）各车间布置图。a） 各车间布置图应有平面图和剖面图现行版本：b修 改 码：0xbz-js06-2002 页 号：20/70b） 各种设备均应定出位置。c） 各种管道定位，并示出通道位置。d） 各车间示出起吊、检修场地和起吊设施。e） 有关土建、电气、控制部分应有统一规划。4.6.2.5 厂区除灰管道布置图a） 应有管道平、剖面布置图。b） 应示出管道坡向和管道的疏水放水点。c） 考虑管道膨胀伸缩方式。d） 有关土建部分应简单表示。4.6.2.6 埋刮板输送机（或振动输送机）布置图a） 埋刮板输送机（或振动

45、输送机）布置图布置总图。b） 埋刮板输送机（或振动输送机）栈桥型式。c） 埋刮板输送机（或振动输送机）及地面冲洗方式排污设施。4.6.2.7 除灰（渣）设施布置总图a） 灰（渣）布置总图要与总交专业方位一致。b） 除灰各车间相对位置要标注尺寸。c） 示出除灰管沟（桥）的相对位置。4.6.3 施工图总图计算项目序号计 算 项 目1灰渣量计算2耗水量计算（水量、管径、溢流水量）及水平衡计算3灰渣管阻力计算4各设备选型计算5正、负压气力除灰系统计算6各仓库的容积计算4.6.4 施工图总图交换资料的项目4.6.4.1 提供外专业的资料现行版本：b修 改 码：0xbz-js06-2002 页 号：21/

46、70序号资 料 名 称接受专业1除灰系统图及控制要求控2主厂房内及电除尘器下除灰设施布置机3除灰渣设施总布置图（含管沟、管桥布置）总4灰渣量及排放方式水结、环保5除灰系统供排水量、要求及接口水6灰（渣）浆管接口布置及要求水7除灰系统厂用电负荷，联锁要求电8除灰各车间布置图土结、建筑、电、水9除灰设施布置采暖通风要求（含大电机通风）暖10对通信方式及要求信11石子煤斗及输送机布置机、土结、建筑、电、暖4.6.4.2 接受外专业的资料项目序号资 料 名 称提供专业1主厂房平、剖面布置图机2中速磨煤机排石子煤接口及排石量机3总平面布置图及厂区竖向布置图总4除灰系统供排水、灰（渣）浆管路布置资料水5除

47、灰有关电气设备布置要求电6除灰各车间资料土结、建筑7各车间建筑物采暖通风要求暖8除灰有关控制设备布置要求控9时、月、年耗煤量及日、年利用小时数机10锅炉各部分排灰、渣分配比例及煤质分析、灰成份分析机4.7 电气专业施工图总图内容深度4.7.1 施工图总图图纸目次现行版本：b修 改 码：0xbz-js06-2002 页 号：22/70序 号图 名比 例备 注1电气主接线图/2厂用电原理接线图/3电气构筑物平面布置图1:5004主要缆道规划图(包括厂区和主厂房)1:5005各级电压高压配电装置平断面图1:1006发电机小室及封闭母线、6kv共箱母线平断面图1:100或1:50大机组1:100小机组

48、1:507各级电压厂用配电装置平断面图1:1008网控(主控)制楼各层平面布置图1:1009机、炉、电集中控制室、电子设备间平面布置图1:10010继电保护原理接线图/11计算机监控方案图/12网控(主控)及集控直流系统图/13网控(主控)及集控直流及蓄电池ups室布置图1:10014a排外及各级电压高压配电装置放雷保护图/4.7.2 施工图总图内容深度4.7.2.1 电气主接线图a) 应表示发电机、变压器与各级电压主母线间的连接方式，母线设备连接方式。b) 应表示各级电压出线名称、回路数以及避雷器、电压互感器、电流互感器、隔离开关及接地刀闸的配置。c) 应表示高压厂用工作及起动/备用电源的引

49、接和厂用变压器的调压方式。d) 应表示中性点接地方式及补偿设备。e) 应表示各元件回路设备规范，包括主母线、分支母线、出线等规格。f) 应表示本期扩建与原有设备的区分。g) 应表示远景接线示意图等。现行版本：b修 改 码：0xbz-js06-2002 页 号：23/70h) 应根据初设审批意见对主接线进行必要的修改和完善。i) 线路阻波器、耦合电容器规范。4.7.2.2 厂用电原理接线图a) 应表示厂用高压母线和厂用低压母线(动力中心)的工作电源与备用电源的连接方式。b) 应表示各段厂用高压母线的名称电压，馈线数，厂用高压母线上所接高压电动机名称，及厂用高压母线进出线的开关元件。电流互感器，电压互感器等的配置。c) 应表示高压厂用工作电源及启动/备用电源的引接和厂用变压器的调压方式。d) 应表示厂用低压母线(动力中心)的名称，工作电源和备用电源开关的配置。e) 应表示厂用高压变压器，启动/备用变压器的技术参数，名称，编号。f) 应表示厂用低压变压器的技术参数，名称，编号。g) 应表示厂用高压段，厂用低压段(p
