光纤通信系统维护

1、光纤通信系统维护【摘要】近年来，随着黄河信息通信事业的飞速发展,光纤通信已成为保障各项业务开展的基础，决定着黄河信息通信的命脉。对光缆线路质量维护的要求越来越高，迅速而准确的处理光纤障碍对提高服务水平起到了重要作用。针对通信站内外的特点，谈谈对其的维护和修复工作。总之，维护是经常性，持续不断的工作，需要总结由一套行之有效的办法。【关键词】光纤缆;运行维护；OTDR1 .熟悉掌握情况光缆的维护人员主要包括线务和机务，以站内外分开，运行维护人员必须熟练掌握站内外的各种情况：1.1 光缆线路光缆线路，是光纤通信系统组成的重要部分，维护人员要熟练掌握光缆线路的长度、跳纤、芯数及接头情况；开通设备具体光

2、纤的型号、长度、光纤段衰耗值及备用纤的情况等。1.2 站内设备主要包括设备制式、型号、配置、接口情况、各种告警灯及其他指示灯的现实情况，比如光端机发送接受指标及开通时的具体测试值；设备供电、ODF架跳纤、本地维护终端等情况。1.3 仪表、工具、器材、资料常用仪表的操作性能及使用。常用工具、器材的使用，如卡线钳、压接钳、法兰盘、尾纤等。资料登记情况，如光缆竣工资料、光缆线路路由图、配线资料、设备技术说明书、障碍登记、施工熔接记录等。2 .机务故障处理原则故障处理原则是，先处理干线系统，再处理支线系统；先排除站内故障，再排除站外故障。对于莫个线形网络或支线系统的站内故障，先处理高速部分，再处理低速

3、部分；先处理主要故障，再处理次要故障。先排除WDM设备故障，再排除SDH设备故障；先排除SDH、PDH群路故障，再排除支路故障；先分析判断主要高级别的告警，再分析判断次要低级别的告警；先排除主要业务通道故障，再排除附属通道故障。先抢先通，后修复。常见故障类型及分析排除办法：2.1 故障类型2.1.1 光缆线路中断，整个线路总衰耗过大，莫一点有衰耗突跳（接头衰耗或弯曲过度）等。2.1.2 尾纤断、弯曲半径过小、接错位置，法兰盘（衰耗器）接头有灰尘等。2.1.3 机盘损坏，网管控制错误等。2.1.42 M（155M）电缆损坏、接头不良，供电系统故障，ODF架线松动及接头错误等。2.2 分析排除常见

4、办法这里主要介绍一下网管监测系统之外和未配置网管监测系统的支线系统进行故障处理的方法：2.2.1 观察法设备机架、机盘提供了丰富的告警指示灯，通过观察告警灯的指示情况来分析判断故障；对于光缆、尾纤断裂，或连接器接入不好等引起的故障，也可以通过直接观察来判断。2.2.2 测试法利用各种仪表和本机系统，可对各种接口（电接口和光接口）参数及其他项目进行测试来分析和压缩故障。2.2.3 环回法近端环回和远端环回；群路和支路环回；电路和光路环回；软件和硬件环回。实际中，可利用不同的现象，对设备和线路进行环回来压缩判断故障。2.2.4 复位法故障的由现有时候是因为莫些机盘的临时死机造成的，通常对它进行复位

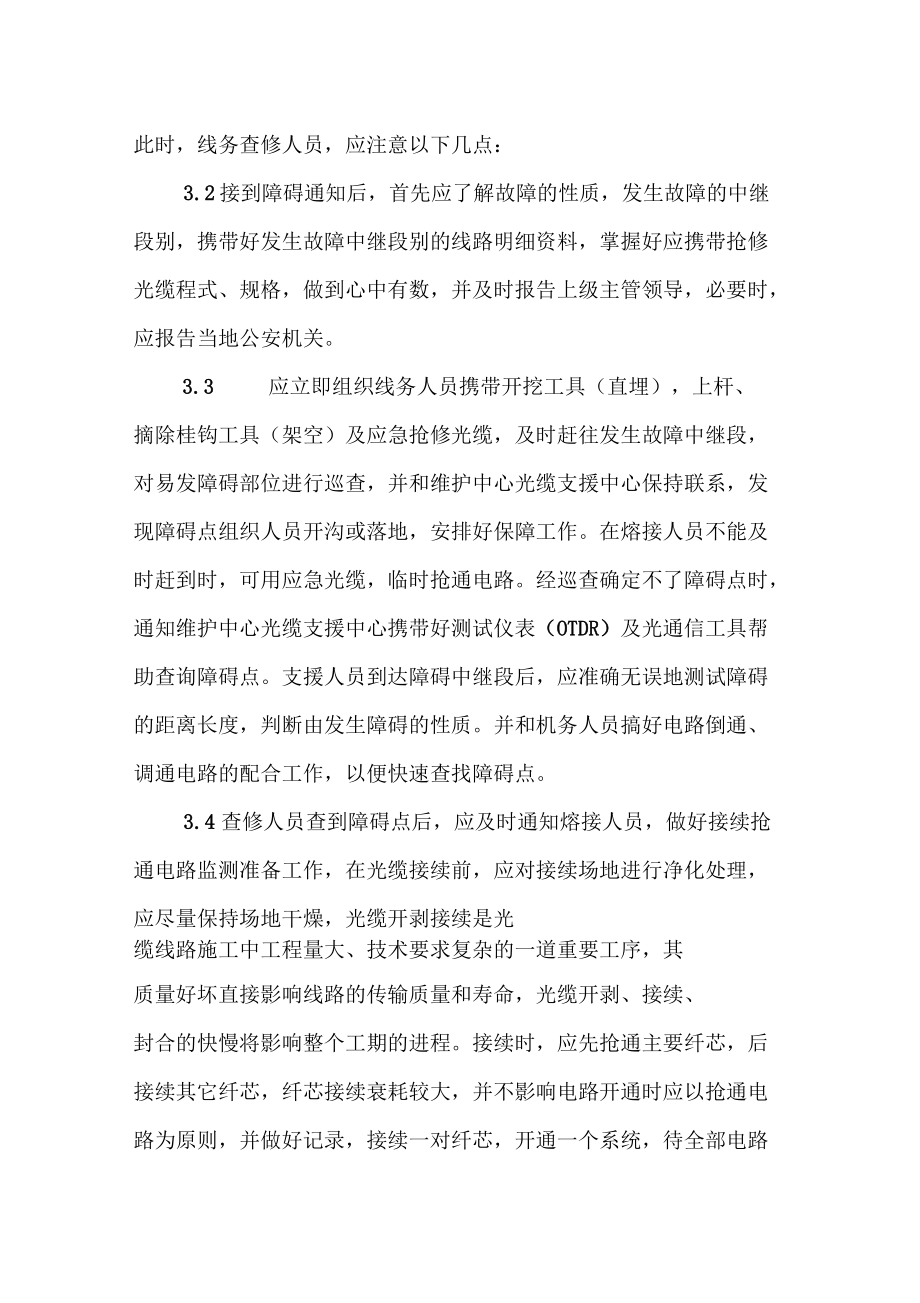

5、（按复位键或插拔盘）后，即可恢复正常。2.2.5 换盘法对莫些有故障的机盘或怀疑有问题的机盘，用相同型号的盘进行替换来压缩判断故障。3 .线务处理故障应注意经机务判定是属线路障碍时，线务查修人员应立即由站巡查。此时，线务查修人员，应注意以下几点：3.2 接到障碍通知后，首先应了解故障的性质，发生故障的中继段别，携带好发生故障中继段别的线路明细资料，掌握好应携带抢修光缆程式、规格，做到心中有数，并及时报告上级主管领导，必要时，应报告当地公安机关。3.3 应立即组织线务人员携带开挖工具（直埋），上杆、摘除桂钩工具（架空）及应急抢修光缆，及时赶往发生故障中继段，对易发障碍部位进行巡查，并和维护中心光

6、缆支援中心保持联系，发现障碍点组织人员开沟或落地，安排好保障工作。在熔接人员不能及时赶到时，可用应急光缆，临时抢通电路。经巡查确定不了障碍点时，通知维护中心光缆支援中心携带好测试仪表（OTDR）及光通信工具帮助查询障碍点。支援人员到达障碍中继段后，应准确无误地测试障碍的距离长度，判断由发生障碍的性质。并和机务人员搞好电路倒通、调通电路的配合工作，以便快速查找障碍点。3.4 查修人员查到障碍点后，应及时通知熔接人员，做好接续抢通电路监测准备工作，在光缆接续前，应对接续场地进行净化处理，应尽量保持场地干燥，光缆开剥接续是光缆线路施工中工程量大、技术要求复杂的一道重要工序，其质量好坏直接影响线路的传

7、输质量和寿命，光缆开剥、接续、封合的快慢将影响整个工期的进程。接续时，应先抢通主要纤芯，后接续其它纤芯，纤芯接续衰耗较大，并不影响电路开通时应以抢通电路为原则，并做好记录，接续一对纤芯，开通一个系统，待全部电路开通后，可利用热备系统和备纤导通电路，改善较大衰耗纤芯。3.5 障碍抢修时，应服从统一指挥，查修指挥人员在抢修过程中，应及时向上级主管领导汇报抢修进度及情况，始终保持联络系统顺畅，做好上传下达工作。对于20芯以上光缆的接续不仅要求施工人员技术熟练，而且要求施工团队组织严密，在保证质量的前提下，确保施工的时间。3.6 障碍抢修接续完毕后，查修人员应主动和机务人员配合，问清电路开通后情况是否良好，通达地点是否正确，如有问题及时查找处理，及时恢复电路，并交付机务验证，记录号电路恢复时间。然后，查修人员应对修复现场进行清理，废料应收集装袋统一处理。3.7 抢修结束后，查修人员应记录好各种技术测试资料，将测试结果、接续资料录入微机记录，为修改线路明细资料提供可靠依据。随着国际互联网业务和通信业务的飞速发展，信息化给世界生产力和人类社会的发展带来了极大的推动。光纤通信以它独特的优点被认为是通信史上的一次
