中外碳素结构钢对照

1、中国与英国生产的碳素结构钢化学成分及物理性能对照一、概述碳素结构钢的生产，在中国已有 80 余年的历史，最早用平炉冶炼，后来用转炉或电炉冶炼，转炉钢从侧吹转炉钢发展到氧气转炉钢。总之，在生产上中国已积累了成熟的冶炼操作经验，其产品质量，已完全可以与国外相应的钢号相媲美。如中国生产的 Q235 钢和美国的 A36 号钢、原苏联的 CT-3 号钢、日本的 SS41、SM41 号钢、英国的 43A-C、欧洲的 Fe360、德国、奥地利生产的 ST-37 号钢等，无论在物理性能和化学成分上均相类似。二、中国碳素结构钢概况1 .按含碳量的多少， 碳素结构钢可分为低碳钢、 中碳钢和高碳钢。 大致上说， 含

2、碳量为 0.030.25%的，称为低碳钢。含碳量在 0.260.60%之间的为中碳钢。含碳量在 0.62%的为高碳钢。在建筑结构中主要使用低碳钢。2.碳素结构钢冶炼容易，成本低廉，并有良好的各种加工性能，所以使用广泛。其中 Q235 钢在强度、加工和焊接方面的性能都比较好，是工业与民用建筑中最常用的，也是中国目前大量生产的钢种。3.碳素结构钢的分类及性质如下：1）.在 GB/T700-88碳素结构钢中，根据钢中碳、镒含量及屈服点的大小，按由低到高的次序排列，将碳素结构钢分为 5 种牌号，大部分牌号中还分有质量等级，每种牌号都规定有脱氧方法，详见表 2-1。其中最常用的是 Q235 钢。碳素结构

3、钢牌号表 2-l牌号质量等级脱氧方法说明Q195-F、b、Z钢的牌号由代表屈服点的字母、屈服点数值、质量等Q215AF、b、Z集符号、脱氧方法等四个部分按顺序组成。B例如：Q235-B-F 中各符号的定义是：AF、b、ZQ-钢材屈服点“屈”字汉语拼音的首个字母Q235BA、B、C、D分别为质量等级CZF-沸腾钢“沸”字汉语拼音的首位字母DTZb-半镇静钢“半”字汉语拼音的首位字母Q255AZZ-镇静钢“镇”字汉语拼音的首位字母BTZ-特殊镇静钢“特镇”两字汉语拼音的首位字母Q275-z2）.碳素结构钢由氧气转炉、平炉或电炉冶炼，除非需方有特殊要求（并在合同中注明），冶炼方法一般由供方自行决定。

4、3）.碳素结构钢一般以热轧（包括控轧）状态交货，根据需方要求，经供需双方协议，也可以正火处理状态交货（A 级钢材除外）。4）.用沸腾钢轧制各牌号的 B 级钢材，其厚度（直径）一般不大于 25mm5）.碳素结构钢的化学成分（熔炼分析）应符合表 2-2 的规定。6）.碳素结构钢的力学性能应符合表 2-3（拉伸和冲击试验）和表 2-4（冷弯试验）的规定。进行拉伸和弯曲试验时，钢板和钢带应取横向试样，伸长率允许比表 2-3 降低 1%（绝对彳 1）;型钢应取纵向试件。各牌号 A 级钢的冷弯试验，在需方有要求时才进行。当冷弯试验合格时，抗拉强度上限可以不作为交货条件。碳素结构钢的化学成分表 2-2牌号等

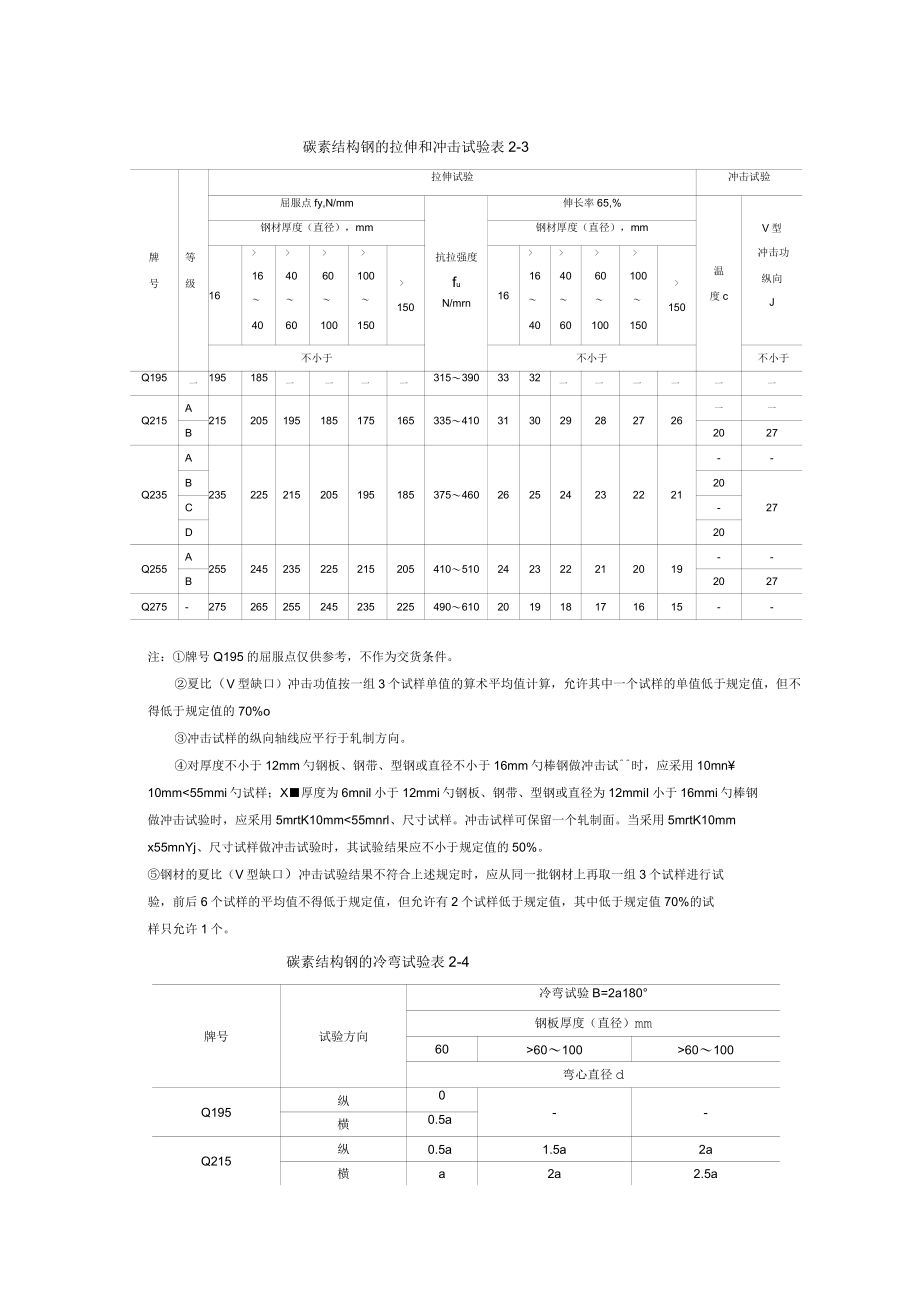

5、级化学成分，脱氧方法CMnSiSP不大于Q195一0.060.120.250.500.300.0500.045F、b、ZQ215A0.090.150.250.550.300.0500.045F、b、ZB0.045Q235A0.140.220.300.650.300.0500.045F、b、ZB0.120.200.300.700.045C0.180.350.800.0400.040ZD1640406060100100150150161640406060100100150150不小于不小于不小于Q195一195185一一一一3153903332一一一一一一Q215A2152051951851751

6、65335410313029282726一一B2027Q235A235225215205195185375460262524232221-B2027C-D20Q255A255245235225215205410510242322212019-B2027Q275-275265255245235225490610201918171615-注：牌号 Q195 的屈服点仅供参考，不作为交货条件。夏比（V 型缺口）冲击功值按一组 3 个试样单值的算术平均值计算，允许其中一个试样的单值低于规定值，但不得低于规定值的 70%o冲击试样的纵向轴线应平行于轧制方向。对厚度不小于 12mm 勺钢板、钢带、型钢或直

7、径不小于 16mm 勺棒钢做冲击试时，应采用 10mn10mm55mmi 勺试样；X厚度为 6mnil 小于 12mmi 勺钢板、钢带、型钢或直径为 12mmiI 小于 16mmi 勺棒钢做冲击试验时，应采用 5mrtK10mm6010060100弯心直径dQ195纵0-横0.5aQ215纵0.5a1.5a2a横a2a2.5aQ235纵a2a2.5a横1.5a2.5a3aQ2552a3a3.5aQ2753a4a4a注：B 为试样宽度，a 为钢材厚度（直径）。当做厚度或直径大于 20mn材的冷弯试验时，试样经单面刨削使其厚度达到 20mm 弯心直径按表中规定进行试验时，未加工面应在外面。如试样未

8、经刨削，弯心直径应较表中所列数值增加一个试样厚度 a。三、英国建筑结构钢概况英国建筑结构钢标准（BS43601979）以国际标准协会（ISO）建议的结构钢（R630）为基础，将钢种按抗拉强度分为四类。每类又以屈服应力的递增和钢材的缺口韧性（冲击试验值） 分为若干钢号。 相当于 ISO/R630 标准的 Fe33 或 Fe37 的钢材由于英国在建筑结构中并不采用，故不包括在英国标准内，但是英国钢材标准却包括了抗拉强度等级比 ISO/R630 所包括的更高的那些钢号。此外某些产品品种，除相当于包括在 ISO/R630 中那些钢号外，尚包括在5060C 情况下具有规定冲击性能的一些钢号。英国建筑结构

9、钢钢号的组成：以钢材的最小抗拉强度作为钢号的基本数，把结构钢的2-最小抗拉强度分为 400、 430、 490、 550N/mm 四级，其相应的基本钢号为 40、43、50、55 四种钢号。每种钢号都随化学成分、屈服强度、冲击韧性值的不同分为若干等级，如 50B,55F 等等。如果是耐大气腐蚀钢，则在基本钢号前再冠以字首 WR 如 WR50C1 英国的 40 和 43 号钢与我国的 Q235 钢相似，50 号钢与我国的 16Mn 钢相似。英国建筑结构钢的钢号及其所要求的保证项目表 3-1强度室温0-5-10-15-20-30-35-40-50-6040A一一-一-一-40BXX-40CX一X-

10、40DX-一-XXX-40EX-一一XX-X-43A1一-一一-一-43AX-一-43BXX-43CX一X-43DX-一-XXX-43EX-一一XX-X-50A一-一一-一-50BX-一-50CX-X-X-屈服在下列摄氏温度下进行摆锤 V 形缺口冲击试验钢号50D1X一-一X-XX-50DX一-一-XXX-X-50EX-XXX-X-50FX-一一一XX-55CX-XX-一一一一一-55EX-一一-XX-X-55FX-一一-XX-WR50A1X-一一-WR50AX-X-一-WR50B1X-一-WR50BX-X-WR50C1X-一-X-WR50CX-X-WR50DX-X-X-注：X 表示要保证的项

11、目。要求对所有钢号钢材进行化学成分分析.规定炉前分析中各个元素的限值，见表 3-2。除钢号为 40A 和 43A 的钢板、扁钢、宽扁钢、齐边宽扁钢、厚度小于或等于 5mmi 钢和小于或等圆钢和方钢外，其余所有钢号的钢材均须进行抗拉强度和延伸率试验。除要求冷翻边的，或钢号为 40A、40B 的钢板（冷翻边时应进行试验）以外，弯曲试验（冷弯试验）可按协议进行。室温的温度，如有争议时可取 20C。英国钢板的化学成分（炉前分析）（BS4360-1979）表 3-2钢号化学成分，交货条件CmaxSiMnmaxPmaxSmaxNbV40A0.22/0.51.60.0500.050热轧状态40B0.20/0

12、.51.50.0500.050热轧状态40C0.18/0.51.50.0500.050热轧状态40D0.16/0.51.50.0500.0500.003/0.1000.003/0.100正火状态40E0.160.10/0.51.50.0400.040正火状态43A10.25/0.51.60.0500.050热轧状态43A0.25/0.51.60.0500.050热轧状态43B0.22/0.51.50.0500.050热轧状态43C0.19/0.51.50.0500.050热轧状态43D0.16/0.51.50.0400.0400.003/0.1000.003/0.100正火状态43E0.160

13、.10/0.51.50.0400.040正火状态50A0.23/0.51.60.0500.050热轧状态50B0.20/0.51.50.0500.0500.003/0.1000.003/0.10012.5mm 正火状态50C0.20/0.51.50.0500.0500.003/0.1000.003/0.10012.5mm 正火状态50D10.180.10/0.51.50.0400.0400.003/0.1000.003/0.100正火状态50D0.180.10/0.51.50.0400.0400.003/0.1000.0030.100正火状态50E0.180.10/0.51.50.0400.0

14、400.003/0.1000.0030.100正火状态50F0.160.10/0.51.50.0250.0250.003/0.1000.0030.100淬火与回火55C0.22一/0.51.60.0400.0400.003/0.1000.0030.100热轧状态55E0.220.10/0.51.60.0400.0400.003/0.1000.0030.100正火状态55F0.160.10/0.51.50.0250.0250.003/0.1000.0030.100淬火与回火注：如经协议，钢板可按其他状态交货。供应的钢板，可以不含银、帆。如果无晶粒细化元素，或采用不是铝、花、帆的晶粒细化元素，在询

15、价或订货时，制造厂应事先通知需方。如果银、帆联合使用，则其总量对于钢号 40D、43D 及 50A、50B、50C、50D等应小于 0.01%对 50F 及 55F 应小于 0.13%,对 50E、55C 及 55E 应不少于 0.15%,若花或帆是单独使用，其总用量应符合表中规定的最大限值。如果订货单上有规定，亦可提供这些钢号含铜量为 0.20/0.35%或 0.35/0.5%的任一种钢材，根据协议商定，可以提供最大碳当量值的钢材。钢号 50B 及 50C.厚度大于 16mm 勺钢材，炉前分析中允许最大含碳量为 O.22%。钢号 50D1、50D 及 50E,厚度大于 16mml 勺钢材，炉

16、前分析中允许最大含碳量为 0.20%。钢号 50B,50C、 50D1、 50D 及 50E,碳与镒的含量(炉前分析)可以按下列原则变化： 镒每增 0.06%,碳应减少 0.01%;或与此相反，当最大含镒量达 1.6%时，晟大含碳量对钢号 50B 及 50C 为 0.22%,对 50D 及 50E 为 0.20%。钢号 55E,当钢板厚度大于 20mn及规定的最大碳当量值为 0.51%时，交货条件可以是水淬和回火的。钢号 55F,当钢板厚度大于 40mnW,化学成分应由制造厂与需方双方协商确定。4.英国规定：除非在订货单中另外同意或说明，制造厂可以采用除空气和空气氧气混合底吹或侧吹碱转炉工艺以

17、外的任何其他炼钢工艺；如有要求，经与炼钢厂达成协议后，需方可规定要采用的炼钢工艺。5.钢材脱氧方法：通常由制造厂按下列方式处理：(1)镇静加铝处理白钢种有：40E、43E、50E、50F、55E、55F。(2)脱氧条件为镇静的钢种有：WR50A1WR5OAWR50B1WR50BWR50C1WR50C40E、43E、50E、50F、55E、55F。(3)半镇静的钢种有：40A、40B40C、40D43A1、43A、43B、43C、43D、50A、50B、50C、50D1、50D50G(4)钢号 43D、50D、WR50 吸 WR50 砰空型钢正常脱氧条件为镇静加铝处理。(5) 除经同意，钢号 4

18、0A43A 且厚度为 5mmA 下的钢材可以沸腾交货外，其他任何情况下不提供沸腾钢。(6).在正常条件下，制造厂都应将钢材正火处理后供货。如能保证规定的性能，可以用在轧制期间控制温度或交替热处理方法来代替正火处理；如能保证规定的性能，交替热处理也可以代替淬火后回火。如果采用控温轧制或交替热处理，在接受订货时制造厂应向需方声明并取得同意。如采用交替热处理，制造厂应在出厂证明书内详细说明热处理情况。上述的任何一种钢材，如需方拟进行二次热处理时，建议需方与制造厂应共同讨论钢的二次加热处理及其应用问题。(7).钢的化学成分应通过炉前分析按各种钢材截面相应的要求确定。制造厂应向需方提供详尽的炉前分析资料

19、。(8)材的力学性能见表 3-3英国钢板的力学性能表 3-3钢号抗拉强度N/mn2屈服强度，N/mm钢板厚度，mm最小延伸率，%标距为夏氏冲击韧性试验值164063100200mm5.65S。1温度 c平均最小能量J最大厚度mm40A400/480-2225一一一40B400/4802302252202102225室温275040C400/48023022522021022250275040D400/4802602452402252225-10-2041277540E400/4802602452402252225-20-30-506147217543A1430/510-2022一一一43A43

20、0/5102452402302202022一-43B430/5102452402302202022室温275043C430/51024524023522520220275043D430/5102802702552402022-10-2041277543E430/5102802702552402022-20-30-506147277550A490/620-1820一-50B490/6203553453403251820-50C490/6103553453403251820-5-1541277550D1490/620355345-1820-20-3041277550D490/620355345340按协商1820-20-3041277550E490/620355345340按协商1820-304763-3541-5027-404150F490/6203903903901820-503540-602755C550/700450430415一171902719-206155E550/700450430415
