机械制造工艺学试题答案

1、.机械制造工艺学试试题及答案一、单项选择题（本大题共10 小题，每小题1分，共10分）1. 加工套类零件的定位基准是（ D ）。 A.端面 B.外圆 C.内孔 D.外圆或内孔2. 磨刀、调刀、切屑、加油属于单位时间哪部分。（ C ） A.基本 B.辅助 C.服务 D.休息3. 车床主轴轴颈和锥孔的同轴度要求很高，常采用（ B ）来保证。 A.基准重合 B.互为基准 C.自为基础 D.基准统一4. 平键连接中，传递转矩是依靠键与键槽的（ C ）。 A.上、下平面 B.两端面 C.两侧面 D.两侧面与底面5. 常用的光整加工的方法中只能减少表面粗糙度的是（ C ）。 A.研磨 B.高光洁度磨削 C

2、.超精加工 D.珩磨6. 轴类零件加工时最常用的定位基准是（ C ）。 A.端面 B.外圆面 C.中心孔 D.端面和外圆面7. 轴类零件定位用的顶尖孔是属于（ A ）。 A.精基准 B.粗基准 C.互为基准 D.自为基准8. 定位消除的自由度少于六个，但满足加工精度要求的定位称为（ B ）。 A.完全定位 B.不完全定位 C.过定位 D.欠定位9. 试指出下列刀具中，哪些刀具的制造误差不会直接影响加工精度（ B ）。 A.齿轮滚刀 B.外圆车刀 C.成形铣刀 D.键槽铣刀10. 车削时，车刀刀尖运动轨迹若平行于工件轴线，则不为（C ）。 A.车外圆 B.车螺纹 C.车圆锥面 D. 车孔二、判断

3、题（本大题共10小题，每小题2分，共20分）11. 铰孔可以提高孔的尺寸精度、减小孔表面粗糙度，还可以对原孔的偏斜进 行修正。（ 错 ）12. 所有零件在制定工艺过程时都应划分加工阶段。（ 错 ）13. 钻出的孔一般应经扩孔或半精镗等半精加工，才能进行铰孔。（ 对 ）14. 拉孔前工件须先制出预制孔。（ 对 ）15. 不完全定位消除的自由度少于六个，没有满足加工精度要求。（ 错 ）16. 同种磨料制成的各种砂轮，其硬度相同。（ 错 ）17. 单件、小批生产宜选用工序集中原则。（ 对 ）18. 滚切直齿圆柱齿轮时，齿轮滚刀的安装轴线应平行于工作台。（ 错 ）19. 车床主轴的径向跳动不影响加工轴

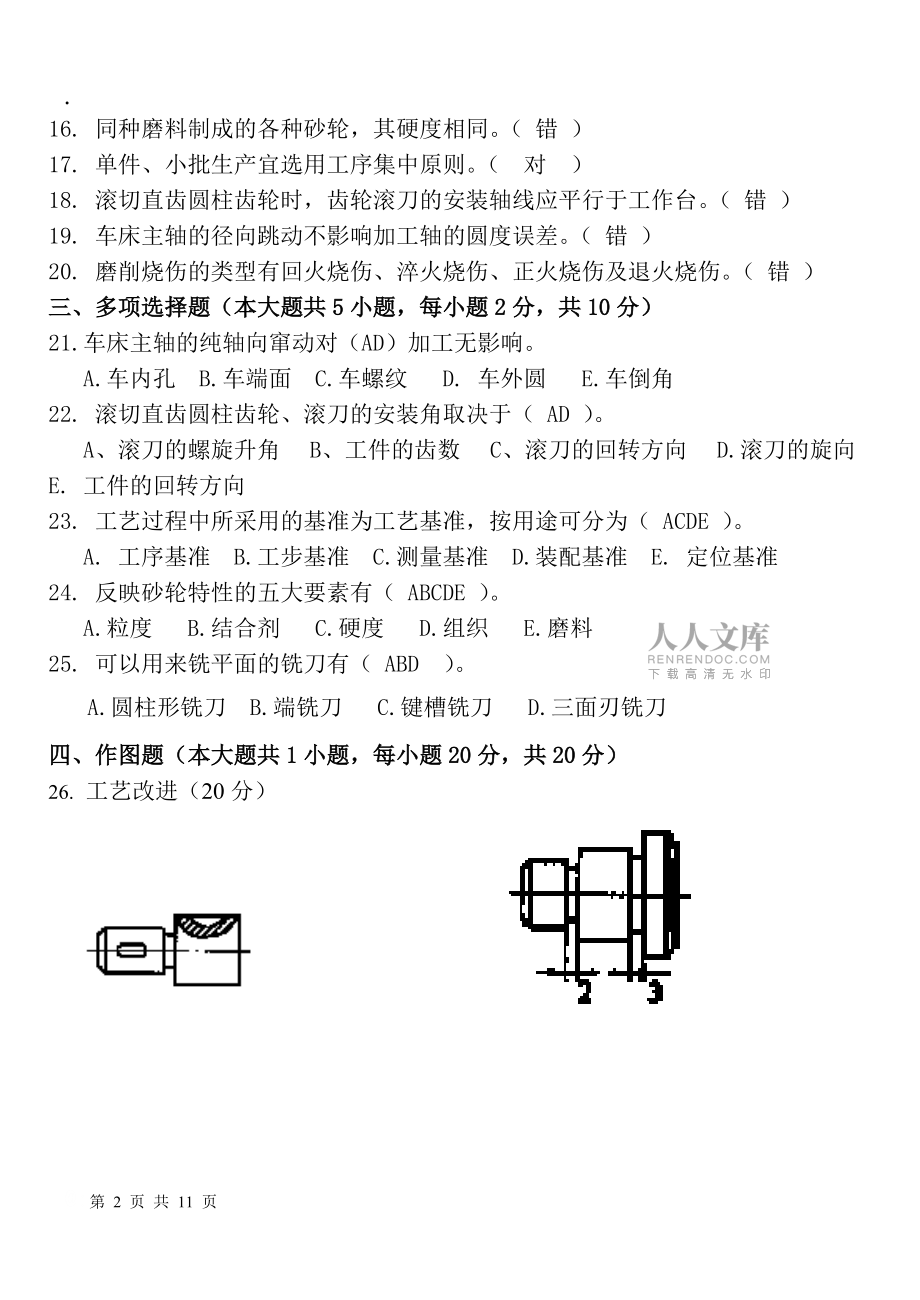

4、的圆度误差。（ 错 ）20. 磨削烧伤的类型有回火烧伤、淬火烧伤、正火烧伤及退火烧伤。（ 错 ）三、多项选择题（本大题共5小题，每小题2分，共10分）21.车床主轴的纯轴向窜动对（AD）加工无影响。 A.车内孔 B.车端面 C.车螺纹 D. 车外圆 E.车倒角22. 滚切直齿圆柱齿轮、滚刀的安装角取决于（ AD ）。 A、滚刀的螺旋升角 B、工件的齿数 C、滚刀的回转方向 D.滚刀的旋向 E. 工件的回转方向23. 工艺过程中所采用的基准为工艺基准，按用途可分为（ ACDE ）。 A. 工序基准 B.工步基准 C.测量基准 D.装配基准 E. 定位基准24. 反映砂轮特性的五大要素有（ ABC

5、DE ）。 A.粒度 B.结合剂 C.硬度 D.组织 E.磨料25. 可以用来铣平面的铣刀有（ ABD ）。 A.圆柱形铣刀 B.端铣刀 C.键槽铣刀 D.三面刃铣刀四、作图题（本大题共1小题，每小题20分，共20分）26. 工艺改进（20分） 答案： 五、计算题（本大题共1小题，每小题10分，共10分）27. 如图轴套零件在车床上已加工好外圆、内孔及各表面，现需在铣床上以端面A定位，铣出表面C保证尺寸20-0.2mm，试计算铣此缺口时的工序尺寸。（10分）已知：A2=40+0.05 A3=65±0.05 A=20-0.2 求A（1） 尺寸链图（2分）（2） 判断封闭环A=20-0.

6、2（2分）（3）上下偏差与基本尺寸计算（2分）A=A+ A2A3 A =45BsA= BsA+BsA2-BxA3 BsA=-0.1BxA= BxA+BxA2-BsA3 BxA=-0.15(4)入体尺寸标注：44.9-0.05（2分）(5)校核= +2+3 = 0.2（2分）六、简答题（本大题共3小题，每小题5分，共15分）28. 什么叫工序？（5分）答：一个或一组工人，在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。29. 何谓工艺过程尺寸链？（5分）答：相互联系、按一定顺序的、首尾相接的尺寸封闭图形叫尺寸链。30.什么叫完全定位？（5分）答：工件在机床上或夹具中定位

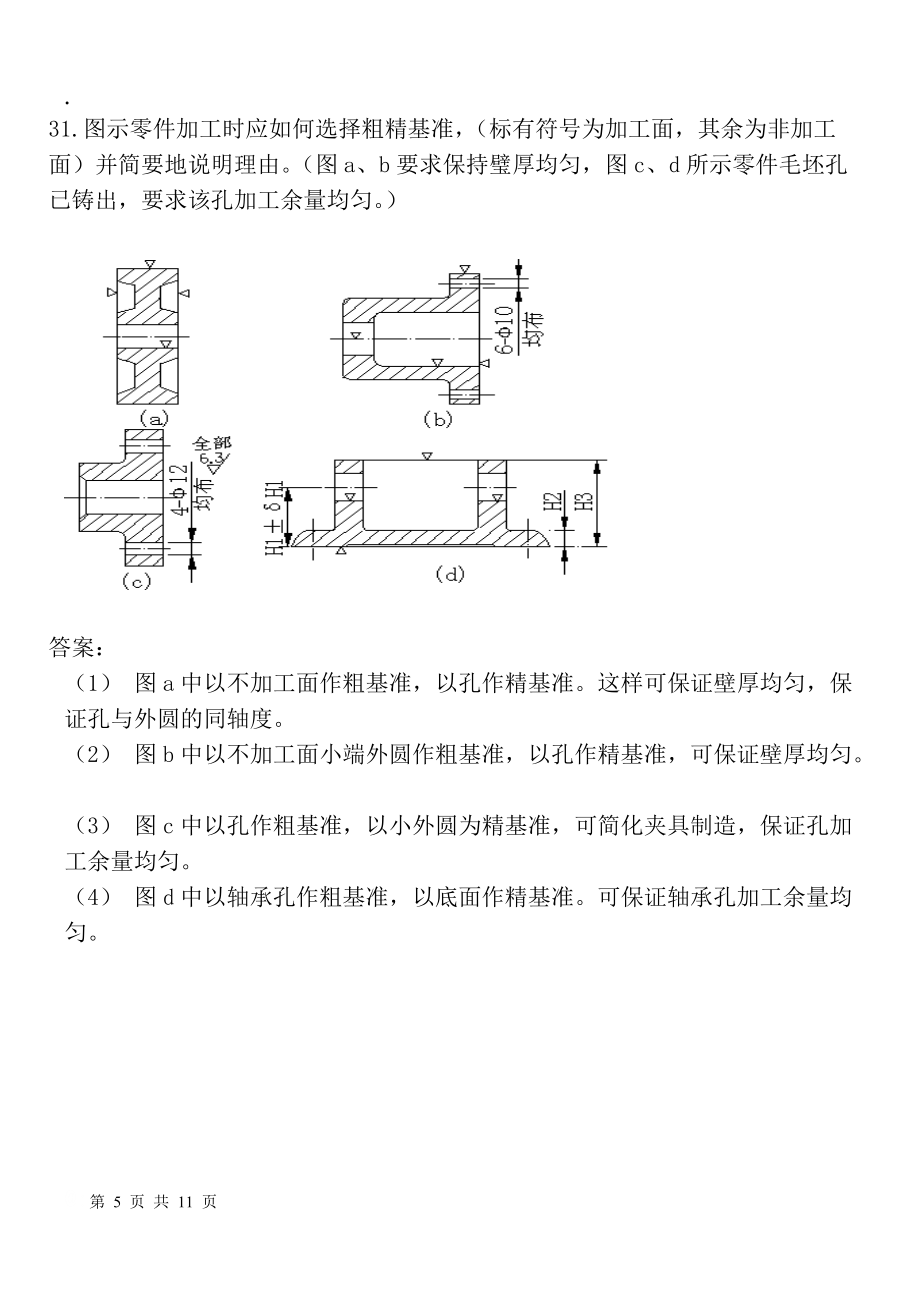

7、，若六个自由度都被限制时，则称为完全定位。七、能力测试题（本大题共1小题，共15分）31.图示零件加工时应如何选择粗精基准，（标有符号为加工面，其余为非加工面）并简要地说明理由。（图a、b要求保持璧厚均匀，图c、d所示零件毛坯孔已铸出，要求该孔加工余量均匀。）答案：（1） 图a中以不加工面作粗基准，以孔作精基准。这样可保证壁厚均匀，保证孔与外圆的同轴度。（2） 图b中以不加工面小端外圆作粗基准，以孔作精基准，可保证壁厚均匀。（3） 图c中以孔作粗基准，以小外圆为精基准，可简化夹具制造，保证孔加工余量均匀。（4） 图d中以轴承孔作粗基准，以底面作精基准。可保证轴承孔加工余量均匀。简答题：（每小题

8、5分，共30分）1、 制定机械加工工艺规程时，高精度的零件的工艺过程较长（工序多），一般要划分几个加工阶段。是哪几个阶段？2、 何为精基准？怎样选择精基准？3、 什么是加工精度（加工误差）的敏感方向？举例说明。4、 加工钢件时，如何选择硬质合金刀具材料？5、 有色金属工件的精加工，为什么不能采用磨削的方法来完成？6、 车削细长轴工件时，车刀的主偏角一定要选择90°，即Kr90°，为什么？ 二、分析题 1.在车床上加工一批光轴外圆，经检测若发现整批工件有下列几种形状误差。试分析产生这几种误差的原因。（15分） 2. 图示板型工件，最后工序是加工O1和O2孔。要求与A面平行。请

9、设计保证 尺寸 a和b的定位方案。（要求：将定位方案用定位符号标注在工件图上）（10分） 三、车削铸铁工的外圆柱面，若进给量f 0.04mm/r，车刀刀尖圆弧半径3mm。试估算加工后表面粗糙度值。(10分)四、在卧式铣床上铣键槽。经测量，工件两端的键槽深度大于中间，且都比调整的深度尺寸小。试分析产生该现象的原因。（15分） 五、下图所示为圆轴上铣键槽。要求保证mm及对称度。试计算二种定位方案的定位误差，并比较优劣。（10分）六、如图所示。已知工件的相关尺寸，不便测量。试重新给出可以测量的尺寸，并标注该测量尺寸及偏差。（10分） 一. 简答题：（每小题5分，共30分）1、划分四个阶段：粗加工阶段

10、、半精加工阶段、精加工阶段、精密，光整加工阶段。2、以加工过的表面作为基准称为精基准。选择时应遵循以下几条原则： 基准重合原则，统一基准原则，互为基准原则，自为基准原则，便于装夹原则。3、加工表面的法线方向称为加工精度的敏感方向。如：车外圆时，车床导轨水平面内的直线度误差将对工件的直径方向的加工误差产生极大影响，而车床导轨垂直面内的直线度误差将对工件的直径方向的加工误差影响极小。4、切削钢件时切削速度高，摩擦力大，切削力大，要求刀具材料高温强度高、高温硬度高、耐磨性好，而抗弯强度可以略低，故选择YT类或者YW类硬质合金。5、大多数有色金属工件属于脆性材料，切屑软，磨削为高速切削，磨削温度高。切

11、屑易粘结在砂轮上，堵塞砂轮气孔，形成沙粒无切削刃，将导致砂轮成为光轮，而不能磨削。6、细长轴加工时，会因为工件自身刚度弱。在径向力FY的作用下产生变形，而造成形状误差。当车刀的主偏角为90°时，则可使FY=0，这样可减轻工件变形，从而提高加工精度。二分析题。 1、 a：悬臂受力，扭曲变形而产生的形状误差 （5分） b: 工件刚度低，受FY力作用，变形所致 （5分） c：加工路程长，刀具磨损（刀尖磨损）所致 （5分） 2、如图所示，定位方案即为答案： (10分)三、解：依据公式知 0.0066mm6.6m 答：车削后表面粗糙度值为 （10分）四、在卧式铣床上，在细长轴上铣长键槽，会因为工件刚度低，特别是中段，将产生受力变形而让刀，故两端深，中间段浅。同时，铣刀杆也会因受力变形而反向让刀。故上述深度比调整深
