基础筏板SBS改性沥青防水卷材施工方案

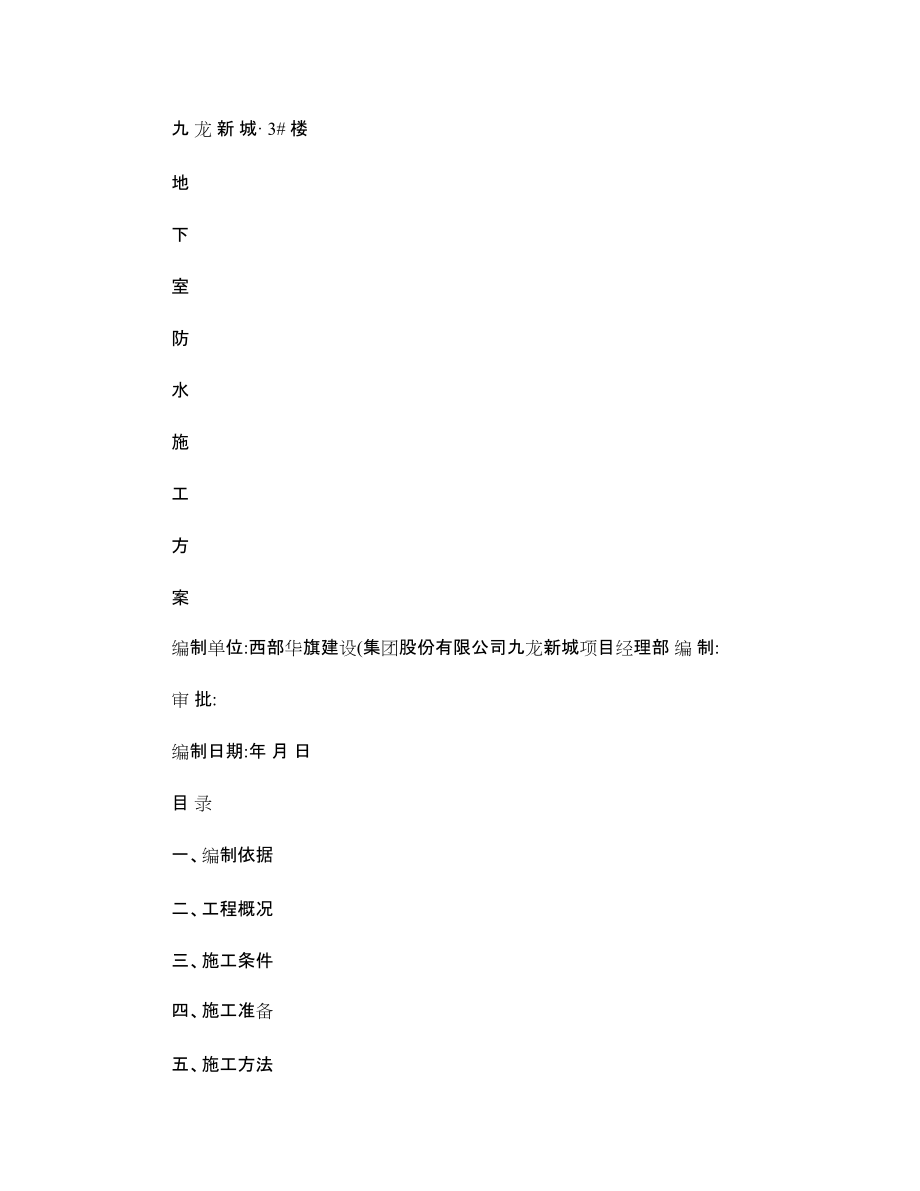

1、九 龙 新 城· 3# 楼地下室防水施工方案编制单位:西部华旗建设(集团股份有限公司九龙新城项目经理部 编 制:审 批:编制日期:年 月 日目 录一、编制依据二、工程概况三、施工条件四、施工准备五、施工方法六、成品保护七、质量保证措施八、安全文明施工措施一、编制依据1、依据地下防水工程质量验收规范 GB50208-2011;2、依据地下工程防水技术规范 GB50108-2008;3、依据地下工程防水陕 09J10;4、依据设计图纸及相关图集进行编制。二、工程概况本工程地下室防水等级为一级。 主楼地下室外墙防水采用 4厚 SBS 改性沥青防水卷材一道, 外 墙及筏板底粘贴防水卷材。图纸

2、设计防水砼墙(板 、筏板底采用(4+3厚双层 SBS 改性沥青防水 卷材(型 ,建设单位认定的防水卷材品牌为西北禹宏。筏板底、外墙防水做法如图 1、图 2所示: 三、施工条件1、基层必须牢固干净,无松动、起砂、空鼓、脱皮等缺陷;2、基层表面应平整光滑、均匀一致,其平整度用 2m 直尺检查,面层与直尺间最大空隙不得大 于 5mm;3、阴阳角应做成均匀一致,平整光滑的圆弧,如图 3、图 4所示。 4、防水层施工环境气温要求,因该工程采用热溶法,故环境温度不低于 -10。四、施工准备1、技术及人员准备施工前应熟悉图纸, 了解施工图中的防水细部构造和技术要求, 并依据防水工程施工方案或技 术措施,做好

3、上岗前培训和技术交底。施工人员由 10人组成,分工协作。2、材料准备2.1 防水材料 选用西北禹宏牌 SBS 改性沥青防水卷材, 进场材料必须具有出厂合格证和检测报 告。材料进场后必须按规定进行抽样复试,材料复检合格后方可使用,抽样要求见表 1。表 1 建筑防水工程材料现场抽样复验项目 规格为 10m×1m ,聚酯胎体,用于地下室外墙及筏板底,产品主要技术指标如表 2所示。 表 2 产品主要技术指标 2.2 辅助材料2.3 材料的运输和保管防水卷材应直立堆放, 高度不超过 2 层; 短途运输平放时,不宜超过 4 层。贮存处应阴凉通 风,避免日晒、雨淋或受潮。2.4 工具准备如表 3所

4、示。表 3 使用工具一览表 五、施工方法1、工艺流程砌筑、粉刷砖胎模验收基层(找平层基层清理涂刷底油细部处理弹卷材铺贴控 制线铺贴 SBS 防水卷材接缝及收头处理防水保护层浇筑(下道工序2、施工方法2.1 砖胎模放线 主楼基础底板垫层施工后,按施工图放出砖胎模位置线。2.2 砌筑砖胎模 按设计要求砌筑砖胎模至设计标高,本工程砖胎膜砌筑高度及宽度均为 240mm ,砌筑完成后立即进行粉刷,粉刷时对阴阳角进行圆弧处理。2.3 清理基层 基层表面凸出部位铲平, 凹陷部位应用砂浆填平, 并不得有空鼓、 开裂及起砂、 脱皮、翘起等缺陷。如沾有砂、灰尘、油污应清除干净,阴阳角处应做半径不小于 50mm 的

5、圆弧。 防水层施工, 基层要干燥, 简易测定方法是:将 lm 见方的防水卷材倒盖在基层表面上,静置 3 4h 后掀开检查,若覆盖处的基层表面与卷材上无水印,即可进行防水卷材施工。2.4 涂刷底油 涂刷冷底子油必须要均匀一致,不得有露白处,切勿反复涂刷,干燥 4小时以 上至不粘脚后方可进行下道工序施工。2.5 阴阳角附加层处理 在基层处理剂干燥后,在阴阳角处采用热熔粘贴法铺贴 SBS 防水卷材 作附加层,以阴阳角为中心两边宽度均为 250mm (此项工作在铺贴大面积防水前施工,见下图 。 2.6 电梯井基坑及集水坑防水处理 在电梯井基坑及集水坑防水施工前, 应对基坑内的各个阴、 阳角部位做防水附

6、加层处理, 在阴、 阳角交汇处的防水附加层应无翘边和空鼓现象。 附加层施工完 成后,再进行电梯井基坑及集水坑的大面防水层铺贴。搭接缝及收头的卷材必须 100%烘烤,粘铺时必须有熔融沥青胶从边端挤出,用刮刀随即将挤 出的热熔胶刮封接为搭接缝粘结牢固, 先将下层卷材 (已铺好 表面的防粘隔离层熔掉, 为防止烘烤到搭接缝以外 的卷材, 应使用防烫板沿搭接粉线移动, 火焰喷枪随防烫板移动, 由于防烫板的挡火作用, 则火焰 喷枪只将搭接卷材的隔离层熔掉而不影响其他卷材。粘贴搭接缝:一手用抹子或刮刀将搭接缝卷材掀起, 另一手持火焰喷枪 (或汽油喷灯 。 从搭接 缝外斜向里喷火烘烤卷材面,随烘烤熔融随粘贴,

7、并须将熔融的沥青挤出,以抹子 (或刮刀 刮平。 搭接缝或收头粘贴后, 可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严, 或以密封材料沿缝封 严,不得有皱折、翘边、鼓泡等缺陷。3、确保工程质量的主要措施3.1 要根据工程的具体情况,选择符合要求的防水材料,严把质量关,对防水薄弱部位应做附加层处理。3.2 严格按照施工操作规程进行每一个防水分项工程的施工。卷材的铺贴方法要正确,接头和 压边的尺寸满足要求,并粘贴牢固。3.3 卷材铺贴完工后, 禁止在其上凿眼、 打洞或做安装、焊接等操作,以防破坏卷材造成漏水。 六、成品保护1、地下室防水层验收合格后,再施做防水保护层。2、施做防水保护层时,应做到成品

8、保护如下:2.1 严禁斗车入内。2.2 严禁成品碰撞、拖挂,以免破坏防水层。2.3如有防水破坏应及时用密封膏进行修补及加强处理。七、质量保证措施质量目标:按 GB50208-2011地下防水工程质量验收规范规定执行,达到合格工程。 工程质量保证技术措施如下:1、 开展全面质量管理活动, 贯彻执行质量保证体系, 建立质量管理组织机构, 配备专职质检员, 树立全员“百年大计,质量第一”的思想,定期、认真地进行质量检查。2、认真做好分部分项工程的质量评定验收工作。3、落实各级、各类上岗人员的岗位责任制,实行奖优罚劣,重奖重罚。4、定期总结评比,及时表彰质量管理好的部门及个人,严肃处理玩忽职守,不坚持

9、质量标准, 违反操作规程的部门及个人。5、坚持图纸会审制度,深刻领会设计说明书及图纸意图,了解施工程序。6、编制好分部分项工程的施工方案,施工进度措施,排出劳动力计划。7、 做好各分项工程施工技术交底工作, 使有关工程人员做到心中有数; 使有关工程人员了解工 程设计内容特点,使其认真按图施工;使有关工程人员清楚工程特点、施工布暑、任务计划,管理 措施; 使有关工程人员了解施工工艺规范要求, 质量标准, 材料要求等; 使有关工程人员熟悉现场 特征,以便合理规划现场。8、严格质量检查制度,对各道工序,由现场负责先自检,再由质检人员检验,合格后方可进行 下一道工序。9、尊重监理工程师。监理工程师受业

10、主委托,并由业主授权,对工程原材料,施工工艺,施工 方案,工程质量,工程进度,工程计量等一系列问题独立地进行工程监理,拥有无可争议的权力。 施工单位的一切活动, 尤其是工程进度, 工程质量等, 均应自觉接受服从监理工程师的监督和指导。 对监理工程师的要求要严肃对待, 遵照执行, 包括施工进度安排及各种表格, 资料均应按监理工程 师要求, 认真填写送达。 监理工程师现场指导时, 要热情接待, 主动汇报工程进度, 工程质量情况,配合监理工程师对工程进行全方位的工程监理。10、建立健全质量保证体系,强化检查上作。项目经理部由具有实际施工经验的工程技术人员 组成并且负责工程的施工质量, 项目部设置专职

11、质检员。 专兼职质检人员应坚持原则, 对工程质量 事故不姑息迁就,严格把关积极配合业主及监理工程师作好质量检察工作。八、安全文明施工措施1、安全保证体系及措施安全生产目标:所有施工人员必须牢固树立“安全第一,预防为主”的思想,使安全生产在施 工各环节都得到检查落实,主要目标如下:杜绝职工因工重伤、死亡事故;杜绝重大、特大责任事故;杜绝责任火灾和爆炸事故;轻伤负伤率 1%以下。2、安全保证管理体系为保证安全目标的实现, 先从组织上落实保证体系, 项目部以项目经理为组长, 技术负责人为 副组长,施工员、安全员、保卫人员、班组长等为成员的施工安全领导小组,组织制定实施安全方 针、目标和措施,对工程安全全面负责。3、施工安全保证措施3.1 主要安全保证措施4、工程施工安全工作重点4.1 防止人体
