铁路钢筋混凝土桥任务书

1、混凝土梁课程设计任务书一 设计目的混凝土梁课程设计是为土木工程专业的学生在完成专业基础必修课混凝土结构设计原理后安排的一个必修的实践教学环节。要求学生利用铁路桥涵设计基本规范和铁路桥涵钢筋混凝土和预应力混凝土结构设计规范等，完成一普通钢筋混凝土梁的结构设计。通过课程设计，学生要熟悉相关桥梁设计规范；熟悉桥梁各种设计荷载（作用）；荷载（作用）在梁中产生的效应以及针对这些效应如何具体检算桥梁各构件的安全性，并依据检算结果适当修改设计。熟悉桥梁工程图纸的表现手法和重点表现内容。增强资料查询、图纸绘制、设计说明书及计算书编写等方面的能力，巩固学生结构设计的基本概念和基础知识。通过分析研究工作，培养学生

2、科学研究的能力。使其初步具备对桥梁结构的分析及设计能力。二 设计基础1 先修课程为了完成任务书规定的内容，必须完成以下专业基础必修课： （1）工程制图 （2）材料力学和结构力学 （3）混凝土结构设计原理2 基本要求通过前续课程的学习，在进行本课程设计之前，学生应掌握桥梁工程结构的基本受力行为、结构设计的基本原理。了解荷载组合及相关的结构及配筋构造，掌握绘制工程图纸的相关知识。三 设计任务1 设计工程名称铁路普通钢筋混凝土T形截面梁设计2 设计基本条件(工程说明、工程背景)按教师指定的活荷载类型、梁的计算跨度和截面类型进行设计。3 设计内容及要求（1）依据附件资料，对混凝土梁进行纵、横断面设计，

3、选定主梁的结构形式及主要尺寸。（2）道碴槽板的检算首先确定道碴槽板的计算简图。然后分别对内、外侧板进行检算。注意外侧板的荷载布置问题。（3）主梁截面的配筋设计及检算1）计算主梁各控制截面(L/2、L/4、支座截面和变截面处)的内力。2）对主梁控制截面进行配筋（主筋、斜筋、箍筋）设计。3）依据设计规范，进行截面强度和应力检算，梁体挠度和裂缝宽度的计算。如有不满足规范的相关项目要求，可修改设计参数，继续检算，直到各项检算指标合格为止。（4）绘制混凝土梁的平立剖结构图、主梁控制截面配筋图、道碴槽板钢筋的布置图。重点：主梁的各项检算难点：梁斜截面配筋设计4 设计步骤设计步骤基本上应按照主梁跨度主梁横截

4、面尺寸拟定混凝土梁纵截面设计道碴槽板的检算主梁内力计算截面配筋各项指标检算修改设计参数直至满足各项要求绘制工程图纸及编写设计计算书的顺序进行。课程设计进行中须注意以下几点：（1） 主梁梁高在合理范围内选择，可参考标准梁高。（2） 内力计算时，列车活载要考虑冲击系数。内力组合时，注意对分片式梁的恒、活载都应分片计入。道碴槽板的外侧板检算时要考虑最不利的荷载组合情况。（3） 钢筋的布置要符合构造要求，计算用到的钢筋布置图要标明主要尺寸。（4） 斜筋设计可以采用计算公式，但要用作图法校核。（5） 检算项目要依据相关规范的要求，不要只参考某个算例。因为限于篇幅，算例往往检算项目不全。（6） 图纸绘制要

5、注意尺寸标注的比例、字体格式及大小等。5设计时间安排建议本课程设计总时间为两周，设计进度安排建议详见下表所示： 课程设计总时间设计进度安排备注26天26天26天两周结构尺寸拟定及道碴槽板的检算主梁的荷载计算、内力计算及各项检算。绘工程图并写课程设计报告答疑和质疑时间详见通知6 分组安排本课程设计任务分组详见附件。7 参考文献（1）铁路桥涵梁设计基本规范（最新版）；（2）铁路桥涵钢筋混凝土和预应力混凝土结构设计规范（最新版）；（3）地铁设计规范（GB50157-2003）（4）结构设计原理（上册）,黄棠等编著.中国铁道出版社,2000；（5）桥梁工程,裘伯永编著.中国铁道出版,2001.四 考核

6、1 能力培养要求本课程设计主要培养学生在混凝土梁设计方面的实践能力。培养学生综合应用所学知识，分析问题和解决问题的能力。培养严肃认真的科学态度，严谨求实的工作作风。学生完成本课程设计后，应该对相关的结构设计规范和标准图集的框架和内容有所了解和掌握，能够熟练运用已学的专业知识，借助结构设计规范和标准图集，独立完成混凝土梁的结构设计和计算，并绘制规范、明晰的结构施工图，结构施工图的内容能够清晰表达自己的设计思路和设计意图。2 设计说明书的要求按照前面所述的设计步骤，完成一份完整的混凝土梁的设计计算书，计算书所要包含的主要内容有：2.1设计资料2.2 混凝土梁的全长结构布置及主梁截面尺寸拟定2.3道

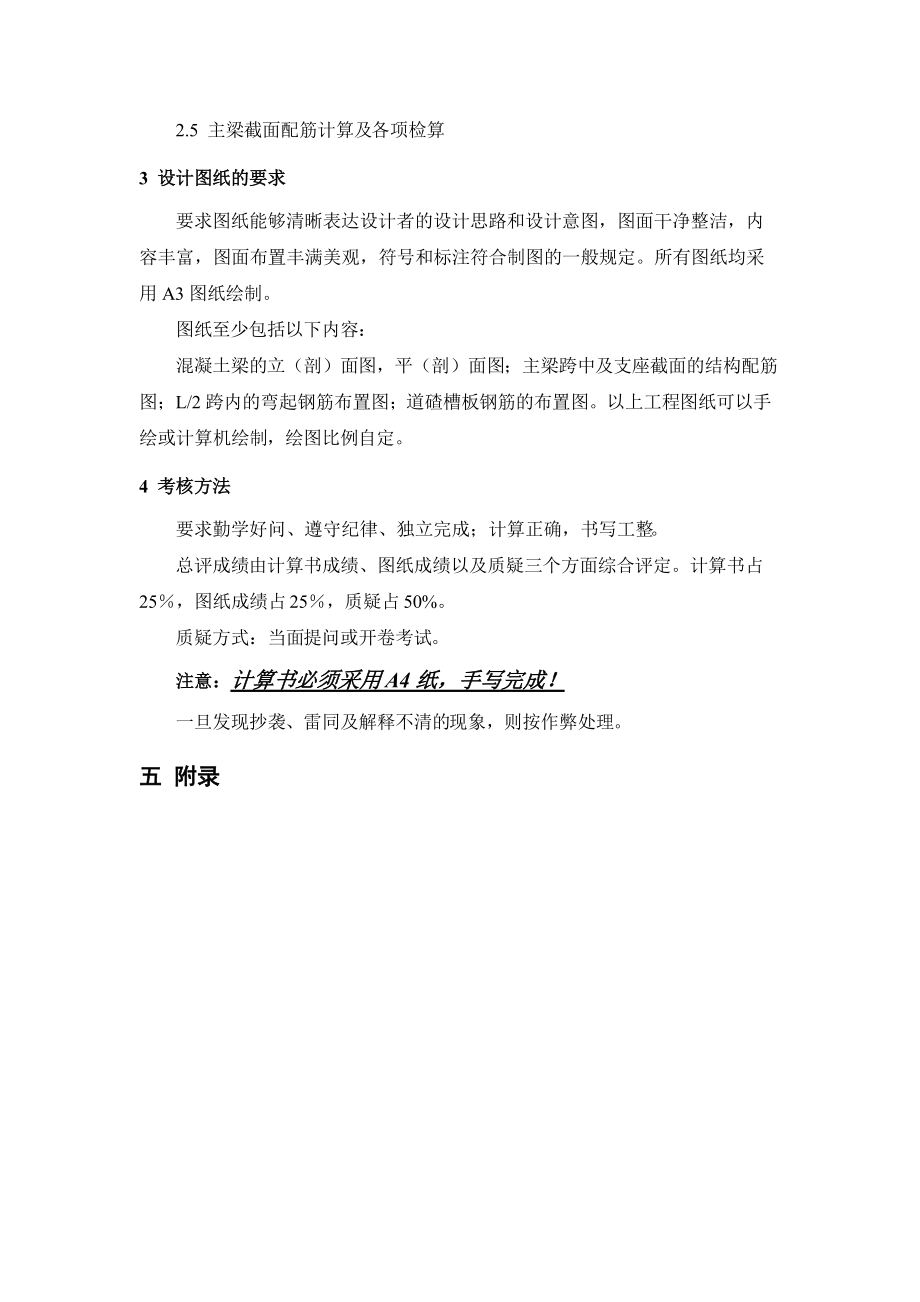

7、碴槽板的检算2.4 主梁的荷载、内力计算2.5 主梁截面配筋计算及各项检算3 设计图纸的要求要求图纸能够清晰表达设计者的设计思路和设计意图，图面干净整洁，内容丰富，图面布置丰满美观，符号和标注符合制图的一般规定。所有图纸均采用A3图纸绘制。图纸至少包括以下内容：混凝土梁的立（剖）面图，平（剖）面图；主梁跨中及支座截面的结构配筋图；L/2跨内的弯起钢筋布置图；道碴槽板钢筋的布置图。以上工程图纸可以手绘或计算机绘制，绘图比例自定。4 考核方法要求勤学好问、遵守纪律、独立完成；计算正确，书写工整。总评成绩由计算书成绩、图纸成绩以及质疑三个方面综合评定。计算书占25，图纸成绩占25，质疑占50%。质疑

8、方式：当面提问或开卷考试。注意：计算书必须采用A4纸，手写完成！一旦发现抄袭、雷同及解释不清的现象，则按作弊处理。五 附录指导教师：张楠各位同学的设计内容抽签决定，涉及以下的简支梁跨度L及荷载如表。设计分工表L=10mL=11mL=12mL=13mL=14mL=15mL=16m中-活载杨绪顺刘倍丞钟定键刘恒杨舵赵嘉恺唐伯驹1.1*中-活载章柏峰唐欢欢张宏宇谢天杨学敏管子祺张健1.2*中-活载李润泽温尚焘董文超李颖钱文斌张健黄子健1.3*中-活载董寿山王森宝德苏王晓雨李梦晨金伟进于欢截面形式：2004年普通高等学校招生全国统一考试理科综合能力测试（新、老课程）本试卷分第卷（选择题）和第卷（非选择
