悬挑式钢管脚手架施工方案(修改后)

1、目目 录录第一章第一章 工程概况工程概况.1第二章第二章 编制依据编制依据.1第三章第三章 悬挑式脚手架搭设安全技术要求悬挑式脚手架搭设安全技术要求.11、构配件材质.12、构造技术要求.23、搭设工艺流程.34、搭设技术要求.45、安全防护.5第四章第四章 安全管理安全管理.5第五章第五章 脚手架拆除安全技术要求脚手架拆除安全技术要求.6第六章第六章 计算书计算书.82、小横杆的计算.103、扣件抗滑力的计算.114、脚手架荷载标准值.125、立杆的稳定性计算.136、连墙件的计算.157、悬挑梁的受力计算.158、悬挑梁的整体稳定性计算.179、锚固段与楼板连接的计算.17第七章第七章 附

2、图附图.18 1第一章第一章 工程概况工程概况本工程位于平凉市崆峒区定北路以西，由二个单位工程构成，总建筑面积18100.28。建筑总高度 79.80m，地下一层，地上 25 层，全现浇剪力墙结构。其中地下室至结构 2 层采用双排落地脚手架，地上 2 层开始安装悬挑外架，五层一挑，共 7（8）次至顶层。第二章第二章 编制依据编制依据1、建设工程安全生产管理规范国务院令第 393 号2、建筑结构荷载规范 GB50009-20013、建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-20114、建筑施工安全检查标准 JGJ 59-995、建筑施工高处作业安全技术规范 JGJ 80-916、 建

3、筑施工手册 （第 4 版）7、本工程施工图纸8、公司有关要求第三章第三章 悬挑式脚手架搭设安全技术要求悬挑式脚手架搭设安全技术要求1 1、构配件材质、构配件材质1.1 悬挑型钢质量符合国家标准要求，钢号：Q235； 禁止使用锈蚀、弯曲变形、裂纹缺损、废料拼接、无出厂合格证的产品材料。1.2 锚固圆钢质量符合国家标准钢筋混凝土用钢筋 （GB1499） ，钢号 HPB235； 禁止使用螺纹钢材料；禁止使用有严重锈蚀、有裂纹、废料拼接、无出场合格证的产品材料。 21.3 钢管脚手架钢管应采用现行国家标准直缝电焊钢管 （GB/T13793）或低压流体输送用焊接钢管 （GB/T3092）中规定的 3 号

4、普通钢管，其质量应符合现行国家标准碳素结构钢 （GB/T700）中 Q235-A 级钢的规定；规格：外径48mm，壁厚不小于 3.2mm，表面涂黄漆；禁止使用严重锈蚀、弯曲变形、有裂缝、无出场合格证和成产许可证或无检测证明合格的管材；立杆两断面切口须平直，严禁有斜口、毛口、卷口等现象。1.4 扣件符合国家标准钢管脚手架扣件 （GB15831） ；禁止使用脆裂、变形、滑丝、无出厂合格证或无检测合格证明的扣件；螺栓拧紧扭力矩达 65Nm 时不得发生破坏；新旧扣件均应进行防锈处理。1.5 脚手板笆竹笆整齐完好，不使用枯脆、破损、散边的竹片底笆；木脚手板每块厚度不小于 5cm，宽度不小于 20cm，每

5、块质量不大于 30kg。1.6 密目网网质符合 GB16909-97 标准；网格密度不小于 2000 目（100cm2） 。每张网上均应有出厂“合格证”和“安鉴”标志。禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的三无劣质密目网。禁止使用破损或有砼浆污染的密目网。2 2、构造技术要求、构造技术要求 2.1 悬挑钢结构悬挑水平钢梁采用悬臂式结构；在转角处等不能设置悬挑钢梁的部位，用型钢分别设置内外两道水平连系梁，将挑梁用钢丝绳拉结与上层墙体结构。2.2 构造尺寸钢梁采用 18 号工字钢，间距 la=1.5m（与脚手架纵距相同） ，转角处为 31.0m；悬挑长度=1.5m，挠度2/40

6、0；建筑物楼板内锚固长度=1.5m，l悬l悬l锚水平连系梁用 10 号槽钢。2.3 锚固方法在现浇楼板中预埋二道16 钢筋环进行锚固。2.4 卸荷措施在转角部位或需要加强拉结的部位采用钢丝绳拉接到上一层主体结构上，钢丝绳水平角不得小于 45。2.5 搭设参数搭设高度 H=15m(不大于 6 层，20 米)，立杆纵距=1.5m，横距=0.7m，albl内立杆距外墙面 35cm。步距 h=1.5m。采用 2 步 2 跨拉结，竖向间距 3.6m，水平间距 3.0m，刚性连墙件。3 3、搭设工艺流程、搭设工艺流程安放锚固预埋件安放钢挑梁及固定竖立杆小横杆（扫地杆）大横杆（扫地杆）拉结搁栅杆剪刀撑铺脚手

7、笆踢脚板挂密目网底部封闭内隔离3.1 根据脚手架挑梁布置图在楼板模板上标识出预埋件安放位置，在楼板钢筋内按节点图位置安放已预制好的钢筋环。3.2 待楼板混凝土浇筑凝固后，安放悬挑钢梁（挑梁不得支承在悬挑构件上） 。挑梁安装后，挑梁下部与板梁之间要座平顶紧，挑梁与锚环之间用木楔打紧。3.3 按设计立杆位置采用 4m 和 6m 的杆件，竖立立杆。立杆的选用必须里外交错，纵向交错。竖杆必须集体配合，按外立杆里立杆小横杆大横杆的搭设顺序，依次进行。大横杆的架设必须留出与另一立面交合的长度。3.4 搭架体设过程中,应随时按规定校正步距、纵距和立杆垂直度。为保证架体稳定，水平杆件与垂直杆件的连接必须是直角

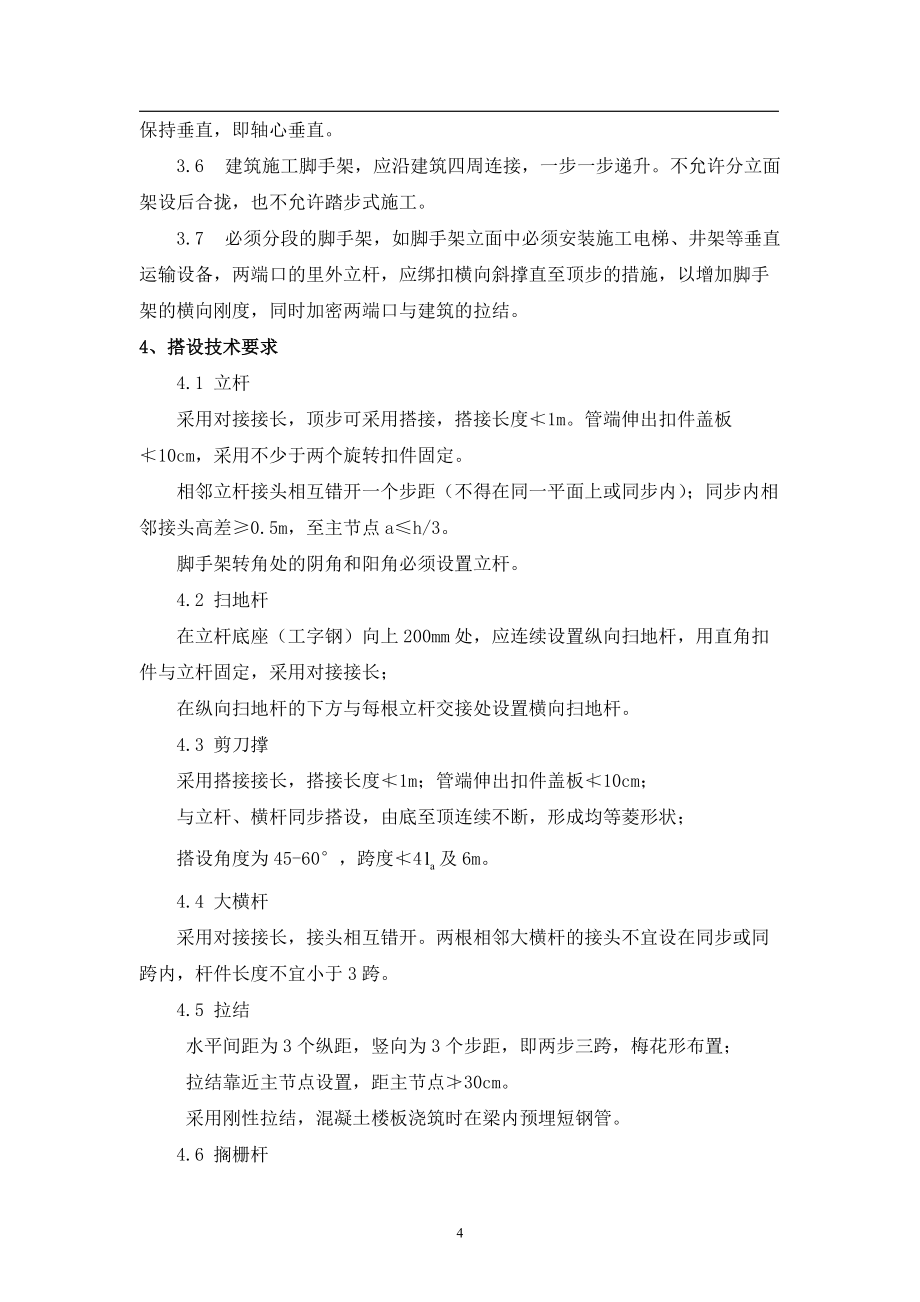

8、扣件。扣件螺栓的拧紧程度一般控制在 40-65Nm。3.5 当二步架搭设完成以后及时安装固定剪刀撑。在架设剪刀撑中，及时校正立杆的纵向垂直度，剪刀撑接触的立杆，必须逢点必扣，且不宜与大横杆连接。在进行拉结点架设中，应校正脚手架的横向垂直，使立杆在 360 度角中 4保持垂直，即轴心垂直。3.6 建筑施工脚手架，应沿建筑四周连接，一步一步递升。不允许分立面架设后合拢，也不允许踏步式施工。3.7 必须分段的脚手架，如脚手架立面中必须安装施工电梯、井架等垂直运输设备，两端口的里外立杆，应绑扣横向斜撑直至顶步的措施，以增加脚手架的横向刚度，同时加密两端口与建筑的拉结。4 4、搭设技术要求、搭设技术要求

9、4.1 立杆采用对接接长，顶步可采用搭接，搭接长度1m。管端伸出扣件盖板10cm，采用不少于两个旋转扣件固定。相邻立杆接头相互错开一个步距（不得在同一平面上或同步内） ；同步内相邻接头高差0.5m，至主节点 ah/3。脚手架转角处的阴角和阳角必须设置立杆。4.2 扫地杆在立杆底座（工字钢）向上 200mm 处，应连续设置纵向扫地杆，用直角扣件与立杆固定，采用对接接长；在纵向扫地杆的下方与每根立杆交接处设置横向扫地杆。4.3 剪刀撑采用搭接接长，搭接长度1m；管端伸出扣件盖板10cm；与立杆、横杆同步搭设，由底至顶连续不断，形成均等菱形状；搭设角度为 45-60，跨度4及 6m。al4.4 大横

10、杆采用对接接长，接头相互错开。两根相邻大横杆的接头不宜设在同步或同跨内，杆件长度不宜小于 3 跨。4.5 拉结 水平间距为 3 个纵距，竖向为 3 个步距，即两步三跨，梅花形布置； 拉结靠近主节点设置，距主节点30cm。 采用刚性拉结，混凝土楼板浇筑时在梁内预埋短钢管。4.6 搁栅杆 5在大横杆间等距设置两根搁栅，间距40cm。4.7 脚手板笆施工操作层必须满铺，不得少于 3 步。竹笆应按其主竹筋垂直于大横杆方向铺设，对接平铺，不得有探头现象。竹笆四个角应用直径 1.2mm 的镀锌钢丝固定在大横杆上。4.8 上下通道架体中的上下通道与脚手架同步搭设，坡度不宜大于 1：3。5 5、安全防护、安全

11、防护5.1 防护栏杆每步架体在 1.2m 和 0.6m 高处，分别设置二道外防护栏杆；顶部应在1.3m、0.9m、0.4m 高处，分别设三道防护栏杆，高出女儿墙上皮 1m，高出檐口上皮 1.5m。栏杆采用对接接长（转角等部分除外） ，并始终高出作业面 1.5m 以上。5.2 立网在脚手架外立杆内侧全数张挂密目网，密目网下边与大横杆、网与网之间环环绑扎，不留缝隙；不使用破损、肮脏等有碍工地形象和市容的安全网；密目网一经张挂不得随意拆除。5.3 水平、垂直防护板在二根纵向扫地杆及其中间搁栅的上方，沿脚手架的横向设置 40*40mm 木方500mm；从外扫地杆到结构墙面间的宽度范围内，沿脚手架纵向满

12、铺并固定水平防护板，不留空隙；封闭楼板与上述水平防护板内边所形成的垂直孔洞，防止落物。5.4 踢脚板在水平防护板的外边设置高度18cm 的踢脚板，用黑黄油漆涂饰，间隔400500mm。第四章第四章 安全管理安全管理1、作业人员持相应特种作业有效证上岗，并体检合格。 62、正确佩戴劳动劳动防护用品，遵守操作规程，禁止酒后作业。3、严格脚手架施工方案交底制度。4、验收。脚手架未经验收或验收不合格严禁使用。5、井架楼层卸料平台架应与脚手架分离。6、不得利用脚手架作模板支撑使用或固定泵松混凝土输送管道。7、严禁在脚手架上超载堆物，及时清楚架网上杂物。8、严禁擅自拆除脚手架拉结、栏杆、各种受力杆件、扣件

13、和安全网等。确因施工需要拆除部分拉结点，必须填写申请表，经批准并采取相应加固措施后方可拆除。9、在脚手架上从事电焊或气焊作业，必须有防火措施和专人监护。10、雷暴雨、墙风、大雪等自然灾害前后应加强检查除险。11、搭拆脚手架作业人员禁止翻爬脚手架，禁止人体在密目网外悬空加接剪刀撑。12、拆除作业前应制定专人连续警戒、用围栏或安全线设警戒区，悬挂警戒标志，严禁非操作人员入内。13、凡遇强风（6 级以上） 、雨天、雪天、雾天等气候和夜间应停止脚手架搭设拆除作业。14、拆除脚手架必须逆搭设顺序操作。严禁上下同时拆除和高处抛掷材料。15、拆下来的密目网必须清洗入库，不得随意堆放。第五章第五章 脚手架拆除

14、安全技术要求脚手架拆除安全技术要求1、根据国家有关标准文件规定，凡不符合高处作业条件的（高血压、心脏病、贫血症、癫痫病和深度近视眼等）人员，一律禁止高处作业。并严禁酒后高处作业。2、拆除前，应全部检查脚手架的扣件连结点、拉结点、支撑体系是否符合安全构造要求。3、严格正确使用劳动保护用品，正确使用安全帽和安全带进入高处作业区。高处作业必须穿软底鞋。遵守高处作业的规定：工具必须入袋，物件严禁高处 7抛掷。4、凡遇强风、雨天、雪天气候和夜间，应停止拆除工作。5、因特殊需要夜间操作，必须有良好的照明，照明设备必须符合用电规定，钩挂牢固，绝缘良好，接地完善，并不准把电源线直接用铅丝绑扎在脚手架的杆件上。

15、6、拆除作业区的地面，应根据要求，设醒目的警戒区域标志，并设专人监护。7、拆除危险区内的电线（或作停电处理） 。禁止危险区内任何作业活动和人员穿越。8、设立临时垂直运输机械设备的，必须符合起重设备的规定，专职开机。每天上岗前应试机，检查所有设备运转是否良好。下岗时，及时关机并切断电源。9、高处吊运杆件必须注意：长型杆件必须采用两点捆扎吊的方法。如吊运钢管，扣件必须拆尽，不准带扣件吊。按钢管长度规格分吊，不允许长短混杂一起吊。扣件等小型配件，必须置入盛器吊下。所有吊物，都不允许超荷。10、如需进行墙面焊割作业的，必须配备消防监护人员，除配置消防器材外，同时应配备接火盘置于切割下方，防止切割火花或

16、切割物的溅落引起火灾事故。11、脚手架的拆除应绕建筑周边一步一步循序渐进分解。不允许踏步式作业。严禁上下同时作业。分段拆除高差不应大于二步。如高差大于二步应增设临时拉结加固。12、作业人员进入岗位以后，应先进行检查，如遇薄弱部位时，要先加固，后拆除。对步层面留存的物件或垃圾等，先清理，再传入建筑内或装入盛器吊下。13、按搭设时的反程序分解架体：安全网（竖挡笆）脚手笆防护栏杆搁栅剪刀撑拉结点大横杆小横杆立杆。14、剪刀撑、拉结点等登高设置的拆除，必须与整体脚手架的拆除同步，不允许先拆。严禁先将拉结整层或数层拆除后再拆除脚手架。15、作业人员应保持高度的安全意识，注意站立位置，用力均需得当，防 8

17、止原杆件在搭设校正弯曲时其弯势的回弹。16、翻掀垫铺笆应注意站立位置，并应自外向里翻起竖立，防止外翻将笆上未及时清除的残留物从高处附落伤人。竖起竹笆应插入下步的脚手架内。不要手持笆在搁栅或大横杆上行走传运。不得高处向外抛掷竹笆。17、拆至开洞处上部（掏空部位悬空口）时，应在悬空口上方保留二步，及时加设临时立杆作支承保护。防止未加临时措施而导致悬空部位的塌坍。18、当日完工后，应仔细检查岗位周围情况，不允许留有隐患。如发现隐患应及时修复或至少完成至一个程序、一个部位的结束方可撤岗。同时要清除步面浮动物件。防止复岗后的自伤事故发生。19、输送至地面的材料，应按类堆放整理，剔除已失去安全度的杆件或配

18、件，然后归仓。如修理脚手架的材料，未能及时归仓，必须暂留人行道的，在许可下，做好防范措施。张挂醒目的安全标志，防止意外事故的发生。20、在拆除挑钢梁时，作业人员应系好安全带，2 人以上配合作业。21、作业人员应站在悬挑钢梁下的脚手架上进行拆除。脚手架上应有防护栏杆。并不得随意拆除。22、除上述内容以外，针对本工程特点需要增加的其它针对性要求。在安全技术交底中补充明确。第六章第六章 计算书计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）。计算的脚手架为双排脚手架，搭设高度为15.0米，立杆采用单立管，钢管类型为483.5。 搭设尺寸为：立杆的纵距1.50米

19、，立杆的横距1.5米，立杆的步距1.50米。连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。 悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度1.0米。悬挑水平钢梁采用悬臂式结构，在外墙阳角等局部位置有钢丝绳与建筑物拉结。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。1、大横杆的计算 9 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.0

20、50/3=0.052kN/m 活荷载标准值 Q=3.0001.050/3=1.050kN/m 静荷载的计算值 q1=1.20.038+1.20.052=0.109kN/m 活荷载的计算值 q2=1.41.050=1.470kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.080.109+0.101.470)1.5002=0.350kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.109+0.1171.

21、470)1.5002=-0.412kN.m 10 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.412106/5080.0=81.008N/mm2大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.052=0.091kN/m 活荷载标准值q2=1.050kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.091+0.9901.050)1500.04/(1002.06105121900.0)=2.220mm大横杆的最大挠度小于1500.0/150与10mm,满足

22、要求!2 2、小横杆的计算、小横杆的计算 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.0381.500=0.058kN 脚手板的荷载标准值 P2=0.1501.0501.500/3=0.079kN 活荷载标准值 Q=3.0001.0501.500/3=1.575kN 荷载的计算值 P=1.20.058+1.20.079+1.41.575=2.369kN 11 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均

23、布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.20.038)1.0502/8+2.3691.050/3=0.835kN.m =0.835106/5080.0=164.442N/mm2小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.00.0381050.004/(3842.060105121900.000)=0.02mm 集中荷载标准值P=0.058+0.079+1.575=1.7

24、11kN 集中荷载标准值最不利分配引起的最大挠度 12 V2=1711.3501050.0(31050.02-41050.02/9)/(722.06105121900.0)=2.800mm 最大挠度和：V=V1+V2=2.824mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!3 3、扣件抗滑力的计算、扣件抗滑力的计算 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 横杆的自重标准值 P1=0.0381.050=0.040kN

25、脚手板的荷载标准值 P2=0.1501.0501.500/2=0.118kN 活荷载标准值 Q=3.0001.0501.500/2=2.362kN 荷载的计算值 R=1.20.040+1.20.118+1.42.362=3.498kN单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN；4 4、脚手架荷载标准值、脚手架荷载标准值 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(k

26、N/m)；本例为0.1248 NG1 = 0.12515.000=1.872kN (2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.15 NG2 = 0.15031.500(1.050+0.300)/2=0.456kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为0.15 13 NG3 = 0.1501.5003/2=0.338kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.0051.50015.000=0.112kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 2

27、.778kN。 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到，活荷载标准值 NQ = 3.00021.5001.050/2=4.725kN 风荷载标准值应按照以下公式计算 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)附录表D.4的规定采用：W0 = 0.350 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)附录表7.2.1的规定采用：Uz = 0.840 Us 风荷载体型系数：Us = 0.868 经计算得到，风荷载标准值Wk = 0.70.3500.8400.868 = 0.1

28、79kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.851.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.22.778+0.851.44.725=8.956kN 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.22.778+1.44.725=9.948kN 风荷载设计值产生的立杆段弯矩 Mw计算公式 Mw = 0.851.4Wklah2/10 Wk 风荷载标准值(kN/m2)； 14 la 立杆的纵距 (m)； h 立杆的步距 (m)。经过计算得到风荷载产生的弯矩 Mw=0

29、.851.40.1791.5001.8001.800/10=0.103kN.m5 5、立杆的稳定性计算、立杆的稳定性计算 1.不考虑风荷载时,立杆的稳定性计算 N 立杆的轴心压力设计值，N=9.948kN； i 计算立杆的截面回转半径，i=1.58cm； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.500； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=1.1551.5001.800=3.118m； A 立杆净截面面积，A=4.890cm2； W 立杆净截面模量(抵抗矩),W=5.080cm3； 由长细比，为3118/16=197； 轴心

30、受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.186； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =9948/(0.19489)=109.506N/mm2； f 钢管立杆抗压强度设计值，f=205.00N/mm2；不考虑风荷载时，立杆的稳定性计算 f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 N 立杆的轴心压力设计值，N=8.956kN； 15 i 计算立杆的截面回转半径，i=1.58cm； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.500； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=1.1551.500

31、1.800=3.118m； A 立杆净截面面积，A=4.890cm2； W 立杆净截面模量(抵抗矩),W=5.080cm3； 由长细比，为3118/16=197； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.186； Mw 计算立杆段由风荷载设计值产生的弯矩，MW=0.103kN.m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =8956/(0.19489)+103000/5080=118.921N/mm2； f 钢管立杆抗压强度设计值，f=205.00N/mm2；考虑风荷载时，立杆的稳定性计算 Nl，连墙件的设计计算满足要求! 连墙件采用扣件与预埋钢管连接。经过计算得到 Nl = 7.701kN小于扣件的抗滑力8.0kN，满足要求!7 7、悬挑梁的受力计算、悬挑梁的受力计算 悬挑脚手架按照带悬臂的单跨梁计算 悬出端C受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。 悬臂单跨梁计算简图 支座反力计算公式 支座弯矩计算公式 C点最大挠度计算公式 其中 k = m/l,kl = ml/l,k2 = m2/l。 17 本工程中，m = 1500mm，l = 1500mm，ml = 300mm，m2 = 1350mm； 水平支撑梁的截面惯性矩I = 1130.00cm4，
