常用配线方式

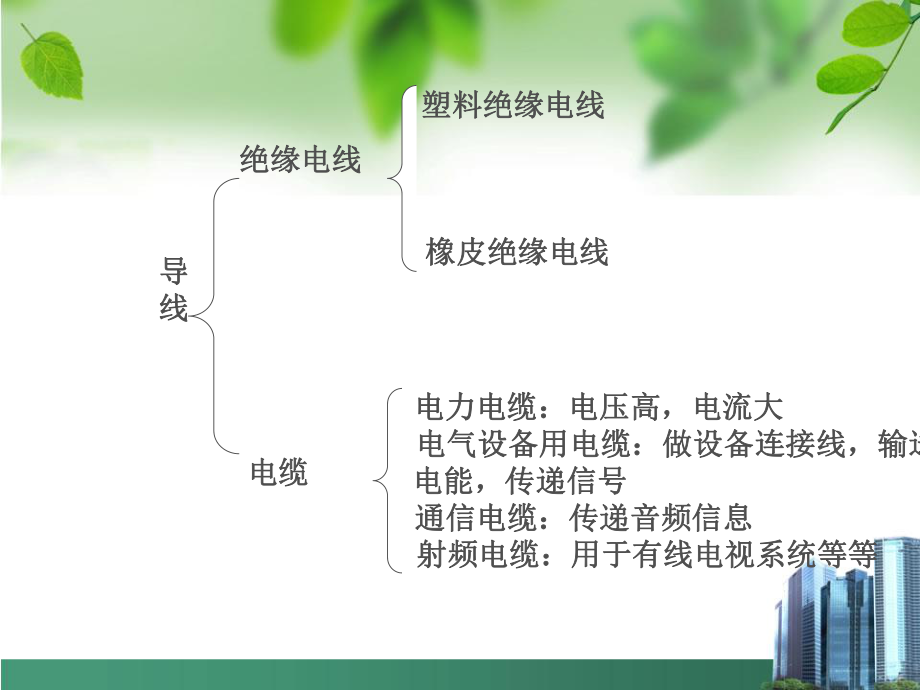

1、单元一 电气识图任务三任务三 常用配线方常用配线方式式1 1、常用材料有哪些常用材料有哪些2 2、常用导线敷设方式、部位标注有哪些常用导线敷设方式、部位标注有哪些3 3、各种配线的特点各种配线的特点4 4、各种配线的应用场合各种配线的应用场合 常用材料绝缘电线电缆常用管材 绝缘电线绝缘电线 电缆电缆导导线线 塑料绝缘电线塑料绝缘电线 橡皮绝缘电线橡皮绝缘电线 电力电缆：电压高，电流大电力电缆：电压高，电流大 电气设备用电缆：做设备连接线，输送电气设备用电缆：做设备连接线，输送 电能，传递信号电能，传递信号 通信电缆：传递音频信息通信电缆：传递音频信息 射频电缆：用于有线电视系统等等射频电缆：用

2、于有线电视系统等等绝缘电线主要有绝缘电线主要有塑料电线塑料电线和和橡皮绝缘电线橡皮绝缘电线2 2大类。大类。 导线型号中的第一位字母导线型号中的第一位字母“B”B”表示布置用导线表示布置用导线，第二位字母表示导线导线材料铜芯不表示，第二位字母表示导线导线材料铜芯不表示，即即BVBV，铝芯用，铝芯用“L” L” 表示，即表示，即BLVBLV 绝缘电线绝缘电线绝缘电线：绝缘电线：塑料绝缘电线塑料绝缘电线 和和 橡皮绝缘电线橡皮绝缘电线 电缆按用途分v电力电缆v电气设备用电缆、v通信电缆v射频电缆电力电缆主要是输配电能，特点是电压高、电流大。电气设备用电缆主要是作为电。设备内部或外部的连接线，也可用

3、于输送电能或传递各种电信号。通信电缆主要用于传递音频信息。射频电缆主要用于有线电视（共用天线、电缆电视、卫星电视） 常用管材1金属管（电线保护管） 厚壁钢管（水煤气钢管）用作电线电缆的保护管，可以暗配于一些潮湿场所或直埋于地下，也可以沿建筑物、墙壁或支吊架敷设。明敷设一般在生产厂房中出现的较多。 薄壁钢管（电线管）电线管多用于敷设在干燥场所的电线、电缆的保护管，可明敷或暗敷 金属波纹管主要用于设备上的配线保护管普利卡套管属于可挠性套管，搬运方便，施工容易，用于各种场所的明暗敷设和现浇混凝土内的暗敷设（2）塑料管（电线管）v建筑电气工程中常用的塑料管有硬质塑料管、半硬质塑料管和软塑料管。v配线所

4、用的电线保护管多为PVC塑料管，PVC是聚氯乙烯的代号。v特点是性质较稳定，有较高的绝缘性能，耐酸、耐腐蚀，可作为电缆和导线的良好保护层和绝缘物。PVC硬质塑料管适用于民用建筑或室内有酸、碱腐蚀性介质的场所。2 2、常用导线敷设方式、部位标注有哪些、常用导线敷设方式、部位标注有哪些室内配线按敷设方式可分为室内配线按敷设方式可分为明敷设明敷设和和暗敷设暗敷设2 2种。种。明、暗敷设是以线路在敷设后，导线和保护体明、暗敷设是以线路在敷设后，导线和保护体能否为人们用肉眼直接观察而区别的。能否为人们用肉眼直接观察而区别的。明敷设明敷设：导线直接在管子，线槽等保护体内，：导线直接在管子，线槽等保护体内，

5、敷设于墙壁、底棚的表面及桁架、支架等处。敷设于墙壁、底棚的表面及桁架、支架等处。暗敷设暗敷设：导线在管子，线槽等保护体内，敷设：导线在管子，线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部或者是在混于墙壁、顶棚、地坪及楼板等内部或者是在混凝土板孔内敷设。凝土板孔内敷设。导线敷设部位的标注线路敷设方式的标注 3 3、各种配线的特点、各种配线的特点1、明配管配线2、暗配管配线3、线槽配线 4、封闭式母线槽配线5、钢索配线6、电气竖井内配线1、明配管配线2、暗配管配线 特点及应用：这种配 线方式比较安全可靠，可避免腐蚀气体的侵蚀和遭受机械损伤,更换电线方便。在工业与民用建筑中使用最为广泛。.3 3

6、、线槽配线、线槽配线（1）金属线槽配线v特点及应用:金属线槽应可靠性接地或接零,线槽所有非导电部位的铁件均应相互连接,使线槽本身有良好的电气连续性,但不作为设备的接地导体.适用于正常环境室内干燥和不易受机械损伤的场所明敷设v（2）电缆桥架配线v特点及应用:结构简单,安装快速灵活,维护方便,在建筑中以广泛应用v（3）塑料线槽配线v特点及应用:结构简单,安装快速灵活,维护方便,应用于干燥室内照明明配线工程及预制墙板结构或无法暗配的工程.（4）地面内暗装金属线槽配线特点及应用:因地面内暗装金属线槽为矩形断面,不能进行线槽的弯曲加工,因此当遇到线路交叉,分支或弯曲转向时必须安装分线盒.适用于电气线路复

7、杂而配线出口位置又多变的现代化建筑物。4 4、封闭式母线槽配线、封闭式母线槽配线封闭式母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。特点及应用 :封闭式母线有单相两线，单相三线，三相三线、四线及五线式,由于通过各种连接件与变压器、配电箱等连接方便,安装工艺简单,便于分支，适用于大电流的配电干线,在变、配电所及高层建筑中广泛应用.5 5、钢索配线、钢索配线v特点及应用:建筑物两端的墙壁或柱梁之间架设一根用花篮螺栓拉紧的钢索再将导线和灯具悬挂敷设在钢索上.适用于工业厂房或高大场所内,屋架较高跨度较大的房屋内.6、电气竖井内配线特点及应用:能满足高层建筑电源在底层,用电设备分
