场地平整土方开挖专项施工方案

1、交投昭通学院附中建设项目场地平整土方开挖安全专项施工方案 编制： 审核： 批准： 中国建筑第二工程局有限公司目 录一、 工程概况31、 工程基本情况32、 项目主要情况33、 特殊点及重难点5二、 编制依据6三、 场地平整、土方开挖、基坑支护、场地排水71、 场地平整72、 基坑支护设计73、 土方开挖设计84、 特殊处理设计9四、 施工准备及计划91、技术准备92、 施工前现场准备工作103、劳动力计划104、施工机具计划115、检验试验器具计划116、其他材料计划117、进度计划12五、 施工方法121、场地初平122、基坑降、排水153、基坑内降水153、 土方开挖154、 基坑土方回填

2、205、 工程桩间土施工216、 土方弃土点选择237、 雨季施工安全文明保障措施23六、 土方开挖阶段临电设计及布置241、基坑开挖阶段临电安全保证措施（具体布置详后附图）242、电动建筑机械和手持电动工具使用要求253、防火措施254、临时用电系统的使用、管理与维护26七、 质量保证措施27八、 安全保证措施28九、 应急预案321、 应急组织机构322、 应急救援职责323、危险源识别分析334、应急演练375、 应急处理流程376、 应急处理方法377、应急救援电话路线38十、 计算书及附图391、土方施工机械配置生产率及配置数量计算392. 土方开挖放坡、土体稳定性计算401、 工程

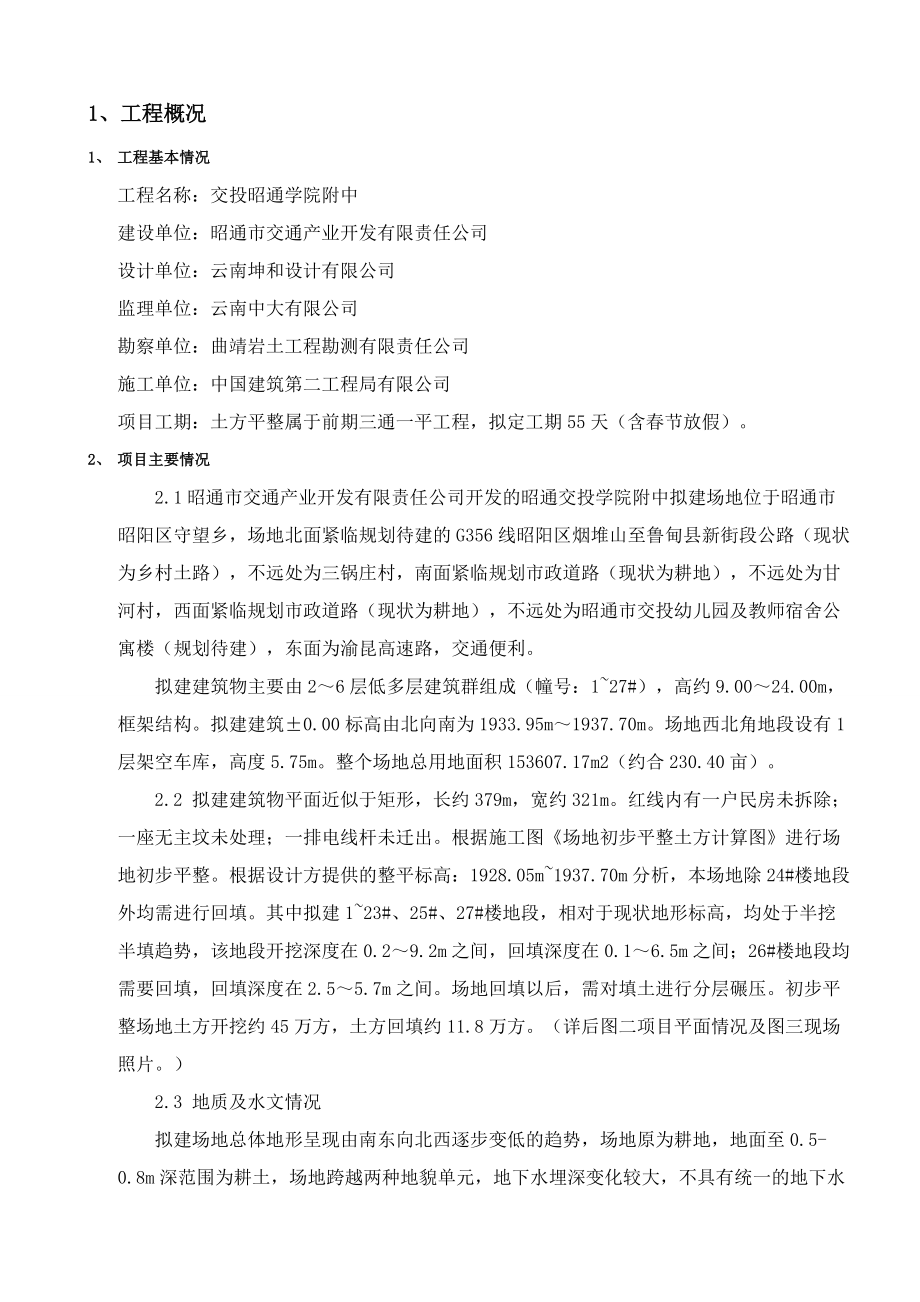

3、概况1、 工程基本情况工程名称：交投昭通学院附中建设单位：昭通市交通产业开发有限责任公司设计单位：云南坤和设计有限公司监理单位：云南中大有限公司勘察单位：曲靖岩土工程勘测有限责任公司施工单位：中国建筑第二工程局有限公司项目工期：土方平整属于前期三通一平工程，拟定工期55天（含春节放假）。2、 项目主要情况2.1昭通市交通产业开发有限责任公司开发的昭通交投学院附中拟建场地位于昭通市昭阳区守望乡，场地北面紧临规划待建的G356线昭阳区烟堆山至鲁甸县新街段公路（现状为乡村土路），不远处为三锅庄村，南面紧临规划市政道路（现状为耕地），不远处为甘河村，西面紧临规划市政道路（现状为耕地），不远处为昭通市交

4、投幼儿园及教师宿舍公寓楼（规划待建），东面为渝昆高速路，交通便利。拟建建筑物主要由26层低多层建筑群组成（幢号：127#），高约9.0024.00m，框架结构。拟建建筑±0.00标高由北向南为1933.95m1937.70m。场地西北角地段设有1层架空车库，高度5.75m。整个场地总用地面积153607.17m2（约合230.40亩）。2.2 拟建建筑物平面近似于矩形，长约379m，宽约321m。红线内有一户民房未拆除；一座无主坟未处理；一排电线杆未迁出。根据施工图场地初步平整土方计算图进行场地初步平整。根据设计方提供的整平标高：1928.05m1937.70m分析，本场地除24#楼

5、地段外均需进行回填。其中拟建123#、25#、27#楼地段，相对于现状地形标高，均处于半挖半填趋势，该地段开挖深度在0.29.2m之间，回填深度在0.16.5m之间；26#楼地段均需要回填，回填深度在2.55.7m之间。场地回填以后，需对填土进行分层碾压。初步平整场地土方开挖约45万方，土方回填约11.8万方。（详后图二项目平面情况及图三现场照片。）2.3 地质及水文情况 拟建场地总体地形呈现由南东向北西逐步变低的趋势，场地原为耕地，地面至0.5-0.8m深范围为耕土，场地跨越两种地貌单元，地下水埋深变化较大，不具有统一的地下水位。其中除A区24#地段地下水埋藏较深，钻探深度范围内未能测得地下

6、水位外；其余地段经稳定后量测，地下水埋深在0.6011.50m之间，稳定标高1920.601936.01m。地下水类型主要分为两类：一为赋存于深部的基岩裂隙水；二为赋存于粘土层中的第四系微量孔隙水；地下水总体流向为自南东向北西流动；其主要补给来源为大气降水，雨季大都以地表径流的方式从地势高处向低处顺沟排出，下渗补给量小，旱季地下水则以蒸发方式垂直排泄包气带中的上层滞水。其水质类型分别为： HCO3·SO4 Ca·K+Na型，中性水（PH=7.707.71）。2.4 拟建场地开挖、整平后，将在场地内多处形成高约2.04.0m的陡坎，根据施工图纸设计，采用重力式挡墙对整平后形成

7、的陡坎进行支护，做法详后基坑支护设计1.2挡土墙。 图一 项目位置 图二 项目平面情况拟建场地 图三 项目现场照片2.5周边管网情况 场地内分布有多条灌溉沟渠（现状干涸），场地东北角分布有一长约48.10m，宽约27.80m的鱼塘，深度约1.50m。总体地形坡度在310°之间，现状地面标高位于1924.101943.82m之间，最大高差约19.72m。场地内分布有多条灌溉沟渠，现状干涸，沟渠宽约2.03.0m，沟渠两岸均用高约0.81.5m的浆砌片石挡墙堆砌。灌溉沟渠灌溉沟渠场地东北角处分布有一长约48.10m，宽约27.80m的鱼塘，深度约1.50m。为当地村民养殖鱼苗开挖形成，水

8、源为人工注入，其补给来源主要为大气降水及人工注入。鱼塘3、 特殊点及重难点3.1 项目施工位置规划道路未形成，现有道路均为乡村土路，弃土及材料进出场难度相对较大。3.2 现状地面标高位于1924.101943.82m之间，最大高差超过19m，场地初平难度较大。3.3 地面下0.5-0.8米（基底）范围为耕土，该土质由长期积水，植被茂密，在缺氧情况下，大量分解不充分的植物残体积累并形成土壤，主要表现为强度低、压缩性大。该层土壤不能用于回填，开挖区及回填区均需将该层土壤清除，否则不但影响基坑内车辆通行对结构受力也有很大影响。3.4 雨季施工，抽、排水很重要。3.5本场地除24#楼地段外均需进行回填

9、。其中拟建123#、25#、27#楼地段，相对于现状地形标高，均处于半挖半填趋势，该地段开挖深度在0.29.2m之间，回填深度在0.16.5m之间；26#楼地段均需要回填，回填深度在2.55.7m之间。场地回填以后，需对填土进行分层碾压，再加之工期紧张，如何按期保质保量完成，是施工管理的重点。2、 编制依据类 别名 称编 号国标工程测量规范GB50026-2007建筑基坑工程监测技术规范GB50497-2009建筑工程施工质量验收统一标准GB50300-2013建筑地基基础工程施工质量验收规范GB 50202-2002建设工程施工现场供用电安全规范GB50194-2014城市区域环境噪声标准G

10、B3096-2008建筑边坡工程技术规范GB50330-2013建筑地基基础设计规范GB50007-2011岩土工程勘察规范（2009版）GB50021-2001建筑施工安全技术统一规范GB50870-2013行标建筑深基坑工程施工安全技术规范JGJ120-2013建筑施工土石方工程安全技术规范JGJ 180-2009建筑施工安全检查标准JGJ 592011施工现场临时用电安全技术规范JGJ 46-2005 建筑施工高处作业安全技术规范JGJ 80-91建筑基坑支护技术规程JGJ120-2012施工现场施工机械设备检查技术规程JGJ160-2008建筑机械使用安全技术规程JGJ33-

11、2012建筑变形测量规范JGJ8-2007建筑施工作业劳动防护用品配备及使用标准JGJ184-2009建筑工程施工现场环境与卫生标准JGJ146-2013建质200987号关于印发危险性较大的分部分项工程安全管理办法的通知地标云南省建筑基坑工程监测技术规程 相关法律中华人民共和国安全生产法中华人民共和国环境保护法中华人民共和国建筑工程安全生产管理条例图集挡土墙04J008其他交投昭通学院附中投标文件交投昭通学院附中设计图纸3、 场地平整、土方开挖、基坑支护、场地排水 1、 场地平整1.1 现状地面标高位于1924.101943.82m之间，最大高差超过19m，根据甲方提供场地场地初步平整土方计

12、算图对土方进行初步平整。1.2 场地距边界以放坡过度，采用坡率法自然放坡，放坡坡度1：1.5-1.75。1.3填土前，必须将原地面上杂草、树根、农作物残根、腐殖土、垃圾杂物全部清除，出露石笋必须整平。清表厚度不小于0.4m。1.4填筑土方，不得使用淤泥、腐殖土，或含杂草、树根等以及水饱和的湿土。1.5填筑应采用分层夯筑的方法，30cm为一层，回填土时若原地面有软弱表层则应先进行疏干或换土等工作，以保证能达到要求的压实度，道路路基压实度92%、建造四周及广场等用地区域压实度90%、草坪、景观场地压实度88%。1.6 施工应严格按照场地土方平整相关规范进行。2、 基坑支护设计自然放坡本工程建筑基坑

13、采用自然放坡，坡度为回填土1：2，黏土1：1。边坡高度超过4米的采用阶梯型放坡，阶梯宽度2米。边坡顶部距离边坡线0.5米处设置600×600mm截水沟。顶部距离坡口1米设置钢管防护栏杆，防护栏采用48×(2.73.5)mm管材，栏高1.20m，防护栏由上下两道横栏及栏杆柱组成，上杆离地1.2m，下杆离地高度0.30m，栏杆柱间距3.0m。在人员搬运材料一侧，横杆和栏杆可适当加密，必要时在栏杆外侧加挂密目安全网或竹笆、木板等；坡脚围绕基坑周圈设置600×600mm排水盲沟，排水盲沟中填狗头石，狗头石用长丝无纺土工布包裹，坑内地下水疏导至基坑周边集水井（1500

14、15;1500×1500mm）集中抽排。基坑内排水采用集中抽排方式。边坡采用截水沟截水。混凝土土护坡高低差大于5米的边坡1:1.75放坡并做护坡，车库36轴A轴高边坡，长旋挖机械需要3.5米工作面，1:1.75放坡，并做8200,100mm厚C20细石混凝土护坡。如下图：3、 土方开挖设计将场地按照场地初步平整土方计算图整平至高程1928.05m1939.85m，根据施工图纸对初平后场地进行土方开挖，土方开挖时将场地按照实际情况分为3个区段（A、B、C区）进行施工。土方开挖分区图4、特殊处理设计4.1 回填区域回填土方前需挖除表层0.5-0.8m耕土，挖方区耕土不得用于回填，如基底遇

15、软弱土层，需将该层土清除后换填粒径不小于30mm碎石。4.2 场地初平完成后，即插入护坡挡土墙施工，挡土墙施工顺序以现场基坑开挖顺序而定。具体施工方法详挡土墙专项施工方案。4.3 A、B、C区场地平整时，高低交界处按照1:3进行放坡过度,场地距边界以放坡过渡，采用坡率法自然放坡，放坡坡度1：1.5-1.75，A、C区靠近乡村土路一侧由于我方用地红线与规划道路用地红线有局部交叉，与甲方设计沟通后确认该位置现场平整依据场地初步平整土方计算图进行，后期设计将对该位置进行修改。4.4土方开挖先进行场地初平，桩基施工区域平场宽度不小于40m，利于桩基施工。初平后进行桩基施工、挡土墙开挖施工、回填，施工完

16、成后对桩间及附属部位进行再次开挖施工。4、 施工准备及计划1、技术准备1.1 认真审阅施工图纸，参加设计交底和图纸会审，针对图纸中存在的问题和疑问形成书面报告。1.2 组织工程技术人员熟悉施工图纸，编制详细的施工方案，进行技术、安全、防火培训，做好技术、安全交底，安排好有关的试验工作。施工前由技术部向所有参建的施工人员进行有针对性的技术交底，必须使每个操作者对施工的要求和步骤清楚明了。1.3 编制施工计划，安排施工顺序，协调各工序及各专业间的配合工作。1.4 做好材料和工艺设备的计划安排工作，使之满足连续施工的要求。1.5 测量控制点建立主要工作包括：（1）测量方案构思、仪器校核、测量辅材准备

17、（钢钉、木桩、油漆、彩带）；（2）测量控制点现场寻找、确认、标记、保护、引测；（3）平差、成果表整理；测量控制点采用甲方提供的四个控制点进行平差、连测，精度符合工程测量规范（GB50026-2007）要求。1.6 测量放样数据准备（1）为了提高测量工作效率，降低人为错误率。采用天正建筑、南方CASS对放样点坐标进行标注、提取、导出DAT、TXT等格式。（2）数据提取、CAD模拟放线展点、全站仪放样，工作草图绘制。1.7 用地红线、开挖线、基坑护壁线、坡脚线等放样。1.8 场地地形、高程复测，复测结果报审、签认。1.9 土石方工程量计算根据复测数据、设计图、计量规则对基坑土石方工程量计算。承台、

18、筏板顶以上土石方采用10×10m方格网法计算，承台、筏板顶以下根据计量规则按建筑基础土方常规方法计算。2、 施工前现场准备工作2.1 现场准备工作（1）根据业主提供场地内及周边管线图，查清地下障碍物及其性质，做好标记，确保安全。（2）确定施工范围，设置施工围挡，并在围挡区内按消防要求设置消防栓及灭火器材，厕所设置化粪池。（3）认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，认真布置贮存物料和施工用的工作面，修建临时设施，平整场地，使之满足现场施工的要求。（4）架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。（5）组织工程机械设备和材料进场。（6）落

19、实季节性施工措施。2.2 地下构筑物、文物的保护和处置各类文物均属国家所有。在土石方施工过程中，如发现古墓、古建筑遗址等文物及化石，或其他有考古、地质研究等价值的物品时，应马上停止施工，立即保护好现场，以书面形式报告业主或监理，而不得隐瞒和私自占有。施工过程中发现影响施工的地下障碍物时，应以书面形式报告业主或监理，共同协商处置方案。 3、劳动力计划序号工种按工程施工阶段投入劳动力情况（人）土方开挖1管理人员152专职安全员43电工24挖掘机司机95推土机司机86装载机司机48压路机司机49汽车司机3510抽水工211辅 工310保洁（含冲洗）212测量94、施工机具计划序号机械或设备名称型号规

20、格数量总额定功率调遣1挖掘机神刚350（1.8m3）9台昆明-昭通2推土机SD22875X8昆明-昭通3装载机 IW500F4昆明-昭通4自卸汽车容量30m335辆昆明-昭通5压路机35t2昆明-昭通6抽水机80QW65-25-7.5潜污泵4台22.5KW采购7车轮冲洗设备1套采购5、检验试验器具计划序号名 称规 格数 量用 途1全站仪徕卡TS091放工放线2水准仪苏光DSZ21高程测量、沉降观测3卷尺50米，标准26、其他材料计划序号名称规格数量用途1配电箱标准1抽水2水 管200m抽排水3钢管、扣件5T基坑围护4砂、石500m3便道硬化5安全警示标语根据公司CI制作30现场安全警

21、示6交通警示服标准10道路清扫人员穿戴7、进度计划7.1 施工进度计划 ，总工期55天。序号项目名称方量（万m3）开挖深度（m）施工天数开始时间结束时间备注1A区开挖10.425每天按出土10000方计算 2B区开挖22.9173C区开挖11.89152017.2.62017.2.20序号项目名称方量（万m3）回填深度（m）施工天数开始时间结束时间备注1A区回填4.9775回填区随挖方进度2B区回填8.66883C区回填4.12810注：1、 本表只涉及机械开挖土方量计算，另有0.5-2.8m基坑预留土待工程桩施工完毕后机械挖土至基坑底0.3m处采用人工开挖，工期不计入本次土方开挖工期计划表。

22、2、 本工期表为理论工期，如出现降雨、图纸变更等影响工期因素，该区段施工时间则相应向后递推.3、 本工程土方量以现场实际开挖土方量为准，本表土方量只用于施工进度参考，不作为结算依据。5、 施工方法1、场地初平1.1 场地初平分区根据甲方提供土方场地初步平整土方计算图对场地进行初步平整，将场地分为A、B、C三个区进行初步平整，具体详下附初平场地分区图（阴影区域为回填土方区域）。初平场地分区图1.2场地初平土方开挖1.2.1表层土清运场地初平时，清除场地内所有地上、地下障碍物；排除地面积水，并使用挖机配合推土机将场地内0.5-0.8m表层耕植土及植被清除，并用自卸式汽车运出场外。1.2.2场地平整

23、（1） 根据现场施工条件、运输距离以及填挖土层厚度、土壤类别等情况综合分析，本工程采用挖掘机攒堆，装载机运土，推土机平整的方法进行场地平整，多余土方使用自卸汽车运出场外。（2） 本工程采用自上而下的方式平整土方。（3） 使用挖掘机进行土体攒堆时应分层进行开挖，土体攒堆高度不得大于2m，开挖深度不得大于3m。1.2.3高低交界处放坡（1）挖方边坡应根据使用时间（临时或永久性）、土的种类、物理力学性质、水文情况等确定。对于永久性场地，挖方边坡坡度应按设计要求放坡。对于使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地实践经验确定，依据设计要求本工程场地距边界以放坡过渡，采用坡率法

24、自然放坡，放坡坡度1：1.5-1.75；A、B、C区交界处按照1：3进行放坡，A、B、C区内挖方时高低跨按照1：1进行放坡。 （2）场地边坡开挖应采取沿等高线自下而上、分层、分段依次进行，禁止采用挖空底角的方法；在边坡上采取多台阶同时进行机械开挖时，上台阶应比下台阶开挖进深不少于30cm，以防止塌方。 （3）边坡台阶开挖应作成一定坡势以利泄水。边坡下部设有护角及排水沟时，应尽快处理台阶的反向排水坡，进行护脚矮墙和排水沟的砌筑和疏通，以保证坡脚不被冲刷和在影响边坡稳定的范围内积水，否则应采取临时排水措施。 1.3场地平整填方压实 1.3.1一般要求

25、0;（1）由于现场土不适合回填，回填填采用6:4(土：石)土夹石分层夯实，并控制土的含水率在最优含水量范围内。建筑物区域压实系数不小于0.94，除建筑物轮廓投影以外的填方区，压实度最低要求为：道路范围压实度94%、建筑四周及广场等用地区域压实度92%、草坪、景观场地压实度88%。运距25km （2）填土应从最低处开始，由下向上整宽度分层（300mm一层）铺填碾压或夯实。 （3）在地形起伏之处，应做好接搓，修筑1：2台阶形成边坡，每台阶高可取30cm，宽100cm。分段填筑时每层接缝处应作成大于1：1.5的斜坡，碾迹重叠0.5-1m，上下层错缝距离不应小于1m。接缝部位不得在

26、基础、墙角、柱墩等重要部位。 1.3.2机械压实方法：（1）为保证填土压实的均匀性及密实度，避免碾轮下陷，提高碾压效率，在碾压机械碾压之前，宜先用轻型推土机、拖拉机推平，低速预压4-5遍，使表面平实；且应先静压，而后振压。（2）碾压机械压实填方时，应控制行驶速度，一般平碾、振动碾不超过2km/h；并要控制压实遍数。 （3）用压路机进行填方压实，应采用“薄填、慢驶、多次”的方法，填土厚度不应超过30cm；碾压方向应从两边逐渐向中间，碾轮每次重叠宽度约15-25cm，避免漏压。运行中碾轮边距填方边缘应大于50cm，以防止发生溜坡倾倒。边角、边坡边缘压实不到之处，应辅以人力夯或小

27、型夯实机具夯实。压实密度，除另有规定外，应压至轮子下沉量不超过1-2cm为度。（4）平碾碾压一层完后，应用人工或推土机将表面拉毛。土层表面太干时，应洒水湿润后，继续回填，以保证上、下层结合良好。（5）根据设计文件要求道路路基压实度92%、建造四周及广场等用地区域压实度90%、草坪、景观场地压实度88%。1.4场地初平排水措施 开挖层向四周设置0.51%地表排水坡度，形成场地中心高，四周低，沿A、B、C区开挖边线四周挖600*600排水沟，排水沟纵坡为1%向集水井找坡。每隔50m设置一个2X2X2m集水井，用污水泵抽排出场外。2、基坑降、排水本工程场地初平后进行土方开挖，开挖时在个楼栋

28、基坑内四周设置600X600排水沟，四角设置集水井，场地高低交界处设置截水沟，汇入周边集水井后抽排入沉淀池，经沉淀后用于施工用水。3、基坑内降水基坑四周挖0.6*0.6排水沟，排水沟沟底距开挖下口线0.6m，水沟找坡0.5-1%通向集水井，将基坑内的地下水及雨水经排水沟汇集于集水井内，日夜派人用泥浆泵排出坑外，经沉砂池三级过滤后汇入场内集水井用于施工用水。具体详后附图：基坑开挖阶段给排水平面布置图。3、 土方开挖3.1 土方开挖1）根据甲方提供土方场地初步平整土方计算图对场地进行初步平整后进行土方开挖施工，本工程分为A、B、C三个区进行场地初平，场地初平后室外绿化地面，道路及室外设施均需进行二

29、次回填及开挖，回填及开挖标高依据甲方提供场地初步平整土方计算图及相关施工图纸确认，相关工程量以现场实际为准。土方开挖时按照A、B、C三区分段进行，场地平整成型标高见总图03场地初步平整土方计算图。开挖回填过程中由测量人员跟踪测量保证平整度。2）土方开挖施工顺序场地初平完成A区桩基施工A区开挖B区桩基施工B区开挖C区桩基施工C区开挖3.2 A区开挖1）A区按照标高不同分为1、2、3区进行施工，具体开挖流程详下附流程图。1区挡土墙施工25#楼基坑开挖2区挡土墙施工2区架空车库及1-4#商业楼基坑开挖3区挡土墙施工5#商业及8、9#教学楼基坑开挖A区分区图3.3 B区开挖1）B区分为1、2、3区进行

30、施工，具体开挖流程详下附流程图。24#楼基坑开挖2区挡土墙施工2区主楼宿舍及商业基坑开挖3区挡土墙施工3区基坑开挖B区分区图2）B区场地初平后室外绿化地面，道路及室外设施均需进行二次回填及开挖，回填及开挖标高依据甲方提供场地初步平整土方计算图及相关施工图纸确认，相关工程量以现场实际为准。3.4 C区开挖1）C区范围内有26、27#楼及体育馆室外平台基坑土方开挖施工，具体开挖流程详下附流程图。南侧毛石挡土墙施工26#楼基坑开挖体育馆外平台基坑土方开挖27#楼基坑开挖C区分区图3.5土方开挖流程 办理各项手续、岗前教育施工放线、复核、报验监理检查布置场地、水、电照明人员、设备进场基坑土方开挖清底、

31、收坡道验收 弃土、消纳配合边坡修理场地初平3.5 土方施工要点针对本工程的实际情况，我公司在土方开挖时制定了以下具体措施：(1)施工过程中派专人采用水准仪或全站仪动态进行高程测量，确保按设计要求开挖，防止超挖。(2)土方挖运时由现场总调度对现场挖掘设备及运输车辆进行统一协调，合理分工，合理分流，防止人车混杂，出现交通安全事故。(3)土方开挖施工时遇坡壁坍塌时应采取必要可靠措施，确保基坑安全。必要时采用挖掘机回填土方，防止基坑坍塌进一步发展。3.6 注意事项3.6.1清理地下障碍物采用风镐和镐头机，配合装载机进行老地下障碍物的清理。清理时必须采取安全保证措施并经业主和监理方认可后方可进行施工。3

32、.6.2基坑开挖至基底以上300mm后，采用人工开挖，并用0.4 m3小挖机进行承台和电梯井、集水井等深基坑的土方开挖。挖土机的一次位移距离等于最大切挖半径减去最小半径，再减去适当的距离，挖深越大调整距离也越大。3.6.3开挖时测量工根据设计标高，做好标记，有了安全距离后，建筑物控制轴线移到槽底。根据挖土进度控制基坑标高。3.6.4挖土过程中要配备足够的人员进行护壁修土，修土工作紧跟挖机作业,以保证施工的连续性，确保按预定的计划完成施工任务。本工程计划配备修土人员30人。3.6.5 根据标高控制，挖到基坑底面以上300mm，余土及挖机挖不到的地方，由配合修土人员尽快挖除，并及时抛至挖机工作面内

33、，以便把余土全部带出。做到挖一块，清一块。3.6.6 在挖土过程中注意对工程测量桩的保护。3.6.7 如果地基中有软弱土层，应按设计要求进行地基处理。3.6.8为防止坑底扰动，基坑挖好后尽量减少暴露时间，及时进行混凝土垫层施工。基坑底部排水沟及降水井须在垫层浇筑前完成，其设置严格按照设计进行。3.6.9基坑土方开挖尽量避开雨天施工，如不能及时封闭垫层基底土须用彩条布覆盖，防止暴晒及雨淋。3.6.10土方开挖时遇到障碍物及坚石应当及时会同业主、监理方进行签证，再用破碎锤破除或采取爆破方式开挖。3.6.11基坑开挖完成后遇长时间下雨天气，基坑遭到浸泡，应尽快同设计院联系，研究处理方案并充分遵照执行

34、。3.6.12本基坑土方挖运工程量较大，施工工期较紧张。因此，须配备足够数量的挖土机械和运土车辆。 3.6.13本基坑开挖边坡形状复杂，边坡开挖线、开挖坡度、高程、长度控制严格。因此，须选择经验丰富，综合素质高的指挥人员和施工人员。3.6.14本基坑土方挖运是制约工期的关键工序，因此应科学安排施工顺序，进行信息化、动态管理。3.7土方开挖防护设施3.7.1 进出口大门在现场东北及西南两面留置两大门作为运土车进出现场的进出口。3.7.2 马道口马道口宽度不宜小于10.0m，如临时使用的马道，可在马道处原有淤泥等大量杂填土需换成符合条件的回填土(建渣1200mm最为适宜)。修筑过程中应逐层多次碾压

35、、夯实，马道坡度为1:3两侧坡比为1:1。 3.7.3为防止车辆在基坑内运输时出现倾斜，下沉，车辆在基坑内的临时运输路线需用建渣（或风化石）回填1200mm，车辆运输路线详后附图。3.7.4 在泥炭质土层开挖时，土方运输车辆行驶临时道路除回填建渣外，还需用15mm钢板铺设，后方可使用。4、 基坑土方回填4.1 工艺流程：基坑(槽)底地坪上清理检验土质分层铺土、耙平夯打密实检验密实度修整找平验收4.2 填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净；沟槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。4.3 检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的

36、含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填上的含水量偏低，可采用预先洒水润湿等措施。4.4 回填土分层铺摊和夯实，每层铺土厚度为300mm，采用振动打夯机，要求一夯压半夯。回填时应均匀、对称、分层夯实每层厚300，压实系数不小于0.94，粒径不大于每层铺土厚度的2/3。每层铺摊后，随之耙平。挡土墙后回填土应在墙顶楼板砼达100%强度后进行。4.5 深浅两基坑（槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为12。上下层错缝距离不小于1.0m。4.6 基坑（槽）回填应在相对

37、两侧或四周同时进行。基础墙两侧标高不可相差太多，以免把墙挤歪；较长的管沟墙，应采用内部加支撑的措施，然后再在外侧回填土方。4.7 回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土。4.8 修整找干：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。4.9 雨期施工：4.9.1 基坑（槽）或管沟的回填土应连续进行，尽快完成。施工中注意雨情，雨前应及时夯完已填土层或将表面压光，并做成一定坡势，以利排除雨水。4.9.2 施工时应有防雨措施，要防止地面水流入基坑（糟）内，以免边坡塌方或基土遭到破坏

38、。5、 工程桩间土施工5.1土方开挖至承台顶预留土方待工程桩施工完成后使用小挖机（神钢260型挖机）进行桩间土开挖。5.2基坑土层开挖时，车辆运输通道需用建渣回填1200mm，车辆运输路线详后附图；5.3、采用机械开挖土方至设计基底标高以上300mm时停止机械施工，余留300mm厚土层进行人工清槽，以防机械施工对土体的扰动影响工程施工质量；5.4注意天气预报，每日做好天气情况收集，根据天气预报来确定具体施工时间；5.5坑底清槽、验槽分区分块进行，保证清出一块验一块，通过基槽验收后现场立即组织进行垫层混凝土浇筑，验槽完毕到开始垫层浇筑的时间间隔不超过12小时，每次验槽、垫层施工面积不超过1000

39、。5.6施工机械开挖方向及渣土车车辆行走路线详后附图，坑内所有部位土方开挖预留300mm厚的土方由人工进行开挖。实际开挖边线以施工图为准。5.7土方最后300mm开挖时测量员要全程进行标高监控，严禁超挖；5.8分块分区人工清槽至垫层浇筑时间尽量控制在12小时内，开挖出来的槽底面用防水雨布进行覆盖，防雨防暴晒；5.9土石方开挖至离涉及标高约0.3m时应准备足够数量的人力、物力突击施工；开挖至设计标高后，经勘察、设计、监理及业主各方共同验收合格后，在半天内浇筑混凝土封底；5.10如发现施工至设计标高后没有及时封底造成基底岩石软化、干裂、降低地基强度等级等现象，则应继续下挖约0.3m，清底干净并经勘

40、察、设计、监理及业主各方共同验收后在半天内浇筑混凝土封底；5.11垫层施工时应清理基底表面的浮土、杂物，按每15米见方拉线控制标高，砼下料点应分散布置，浇筑砼应连续进行，如需间隔，时间尽量缩短，一般不超过2小时，混凝土振捣采用平板式振捣器，其移动间距不大于50cm。振捣密实后，用大杠刮平。表面再用木抹子搓平，表面磨光机进行压光处理，浇筑 完成后12h左右覆盖塑料薄膜（保湿养护）。5.11桩间土开挖安全注意事项（1）、专职安全员负责现场施工安全。每天作业前对参加施工的人员进行安全交底。（2）、进入现场要减慢车速，绝对服从现场安全员指挥，出入口设专人指挥车辆，确保交通流畅及安全。（3）、施工时，现

41、场车辆出入口处，设置交通安全指挥人员：夜间施工时，在入口和运输道路上，应有良好照明，危险区域，应设警戒标志。（4）、施工人员进入现场严禁吸烟，必须戴好安全帽，带好个人防护用具。（5）、任何人不得向坑底丢弃物品，以免砸伤槽底施工人员。（6）、所有机械、机具以及用电设备的操作及使用均必须由专业人员持证上岗，严禁别人乱动，使用前对其进行仔细检查或检修。（7）、现场严禁乱拉电线，铲运及平整混凝土人员严禁损坏电缆线；夜间施工必须做好照明设备的保障。（8）、振捣棒操作人员应穿胶鞋并戴绝缘手套，使用过程中如发生事故，要立即切断电源，进行检查修理。（9）、作业面上施工人员必须穿绝缘胶鞋。（10）、机械、机具的

42、使用，应按相应有关安全操作规程进行操作。（11）、混凝土罐车进场后要服从现场指挥人员的调度指挥，并按要求进行下料。下料作业应由该车驾驶员完成，严禁非驾驶人员操作。（12）、施工人员要认真学习执行中建安全防护手册，严防高空坠物、物体打击、机械伤害、触电伤害。（13）、施工现场禁止一切违章作业和违章指挥行为。6、 土方弃土点选择6.1土方开挖前应规划好车辆的进出路线，现场配备专人对车辆进出进行指挥，车辆进入施工现场内行驶时速不得超过5公里/小时。6.2本工程弃土点在工地东北侧空地，距离项目1km。交投学院剩余土方堆纳区（距离1KM）6.3机械操作人员必须持证上岗，进场机械必须有相关部门出具的检测合

43、格报告。7、 雨季施工安全文明保障措施7.1雨季施工时每层开挖除四周布置的五个集水井以外需在开挖土方区域中部增设临时集水井进行基坑排水，土方开挖时作业面做临时排水沟向基坑边找坡排水。7.2基坑内行车路线覆盖采用底下垫草袋子，上部铺彩条布的方法防泥降尘，坑内坡道入口处设置扫车台清扫车身、车辆粘带泥土，工地大门口设置定点洗车池清洗进出车辆大门进出口处设置钢筋网片除泥，大门内外设专人负责马路清扫工作，及时将遗洒的泥土杂物清除；车辆出场前由扫车台打扫干净并经洗车池清洗后方可行驶出场。7.3基坑四周地面填平，留一定外坡后，抹水泥砂浆地面，并与场地排水管道组成地面外排水系统，防止雨水进入基坑，使基坑四周8

44、m宽范围地面不能有积水。开挖完成的放坡用塑料布进行铺盖，防止暴雨深入土体对边坡产生影响。7.4在雨季期间，加强值班及收听天气预报，下雨之前清理坑内积水坑及排水沟，预备好潜水泵等抽水工具，下雨时及时组织人力、物力进行坑内抽、排水工作及基坑四周积水的疏通工作。7.5地面排水：为防止基坑浸泡，开挖及进行基础结构施工时，应预先在基槽四周或流水的上游设置排水等设施，防止雨季雨水等造成基坑塌方、滑坡。7.6基坑排水：为防止地表水、地下水等大量渗入基坑，造成基坑浸水，破坏边坡稳定，影响施工进行，必须采取地面截水、坑内排水等措施，基坑内排水可在基坑底向四周结构以外设置排水沟和集水井，排水沟按宽0.3m，深30

45、50cm设置，坡度为0.l0.5%，集水井按严格按照排水平面布置图设置，必要时在开挖工作面设置集水井，集水井内的积水要随时用泵排出，保证基坑底干燥。7.7残留水处理对于不能彻底排除的界面残留水，设置排水管采取明排措施，用排水管导流至软管，由软管引流至基底排水沟，经集水井集中抽排。滞水排水管采用50塑料花管，外面包裹尼龙纱网。排水管伸入土中1.0m，外露0.1m。排水管和排水孔之间里面用碎石滤料填充，外口用粘土封堵。排水管的布置根据现场情况而定。排水沟沿坑底四周设置，底宽300，沟底低于坑底300，坡度为1。集水井沿坑底边角设置，直径0.6m，井底低于槽底1.0m，下无砂井管和滤料，碎石压底用潜

46、水泵进行强排。6、 土方开挖阶段临电设计及布置由于土方开挖施工时建设方尚未提供施工用电接驳口，故土方开挖采用1台400KW发电机进行供电。（详土方开挖夜间照明布置图）1、基坑开挖阶段临电安全保证措施（具体布置详后附图）1.1施工人员应熟知本工种的安全技术操作规程，正确使用个人防护用品，采取安全防护措施，进入施工现场必须戴安全帽，禁止穿拖鞋或光脚。严禁酒后操作。1.2线路上禁止带负荷接电断电，并禁止带电操作。1.3熔化焊锡、锡块、工具要干燥，防止爆溅。1.4随时检查排水沟状况，遇有坍塌现象马上修理。1.5从事电器作业人员必须持有效证件上岗，并穿戴好防护用品。1.6认真执行电业操作规程，所从事的工

47、作应和技术水平相符合。1.7现场使用的配电箱、电缆、漏电开关、橡套线等重要护品必须使用定点厂家产品，严禁使用非指定厂家产品。1.8定期对线路、电箱及电气设备进行检测，并认真填写检测纪录。1.9对现场提示性的有电标志，应及时维护，保持有良好的警示作用。1.10照明灯具的使用及安装必须符合规范要求，必须保证绝对高度。1.11各种电线、电缆禁止直接绑架在钢构件、钢管架上，禁止利用活树做线路支撑。1.12各种配电箱内禁止存放无关杂物，必须保持箱内干燥、整洁；门、锁应齐全有效。1.13三级配电箱距离二级配电箱之间不超过30m为宜，开关箱距离固定设备不宜超过3m。1.14禁止带电操作，无条件停电时必须设专

48、人监护，并做好应急措施。1.15夜间从事电气操作时必须二人同行，并应有足够的照明设施。1.16现场用电必须达到三级供电、二级保护，各级间保护应匹配。1.17现场使用中的漏电保护器应每月做一次灵敏度检测。1.18认真填写好电工维修工作记录、电工值班记录。2、电动建筑机械和手持电动工具使用要求2.1施工现场中一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定：1）选购的电动建筑机械、手持电动工具和用电安全装置，应符合相应的国家标准、专业标准和安全技术规程；并有产品合格证和使用说明书；2）建立和执行专人专机负责制，并定期检查和维修保养；3）保护零线的电气连接符合要求，对产生振动的

49、设备其保护零线的连接点不少于两处；2.2手持电动工具中的类工具和类工具可不做保护接零。2.3电动机械或手持电动工具的负荷线，必须按其容量选用无接头的多股铜芯橡皮护套软电缆。其性能应符合国标GB116974通用橡套软电缆的要求。其中绿/黄双色线在任何情况下只能用作保护零线或重复接地线。2.4每一台电动建筑机械或手持电动工具的开关箱内，除应装设过负荷、短路、漏电保护装置外，还必须装设隔离开关。3、防火措施3.1贯彻执行“预防为主，防消结合”的方针，认真执行北京市（89年20号令）规定及相应的法规制度。3.2加强对电、气焊作业，氧气、乙炔及其它易燃、易爆物的管理，杜绝火灾事故的发生。3.3使用电气焊

50、时要有操作证,并清理好周围的易燃易爆物品,配备好消防器材，并设专人看火。3.4施工现场的用电线路、用电设施的使用安装必须符合安全操作规程，严禁任意拉接电线。3.5电气导线应与热源保持安全距离，所有用电设备必须装设防过载、短路装置。3.6对线路接点、接头等有可能引起发热及火花处应经常检查，发现问题立即处理。3.7电线穿越易燃物时必须加设防火套管。3.8贮存易燃物的库房内，应采用防爆灯具，所有线路必须穿入管内，不许使用超过60W的白炽灯做照明。3.9现场使用的电气材料必须符合国家规定的防火等级要求。3.10现场必须配置灭电气火灾的消防设施，配电室内必须配置砂箱及灭火器。3.11冬季施工使用电热器，

51、必须有安全防火措施。3.12配电室与临时宿舍之间防火距离不得小于1015m。3.13电气线路不应超负荷，接头处应牢固并且绝缘良好。3.14电焊机地线不准接在建筑物、机器设备、各种管道、金属架上，必须设立专用地线，不得借路。4、临时用电系统的使用、管理与维护1）.坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。2）.施工现场的配电设施要坚持维修制度，一个月一检查，一个季度复查一次。3）.应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。4）.工地所有配电箱都要标明箱的名称、所控制的各线路称谓

52、、编号、用途等。5）.配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。6）.检查和操作人员必须按规定穿、戴绝缘手套；必须使用电工专用绝缘工具。7）.平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等。7、 质量保证措施7.1建立健全的质量保证体系：建立工程质量管理小组。项目经理任组长，项目技术负责人任副组长，由技术、质量、材料等人员为组员，组织质量管理工作，处理重大工程质量事故。项目配置专职质检员，组织班组自检，开展全面的质量管理工作，按质量保证体系运作。7.2建立

53、正常的质检制度和图纸会审、技术交底制度。所有施工管理人员要熟悉图纸，审查图纸，在施工前进行图纸会审，了解设计意图，消除设计错误；施工前进行技术交底，内容包括图纸交底、施工方案交底、设计变更、会审交底和各工种的技术交底。7.3坚持三检制度和执行隐蔽工程检查制度。班组自检、互检和交接检与专职检查相结合，充分尊重质检员的意见；凡隐蔽工程施工时必须进行验收合格签字后才能进行下道工序的施工。7.4工程施工中的每一道工序，均执行质量交底和技术交底制度,并作好记录。7.5及时、准确作好各项施工原始记录，以便发现问题,及时解决。7.6按照监督上道工序，保证本道工序，服务下道工序的要求，建立严格的质量检验系统，

54、实施工序跟踪检查，切实作到在施的每一项工程始终处于受控状态。7.7贯彻质量责任制，与施工管理人员、施工作业人员签定质量奖罚制度。7.8从土方开挖到回填的全过程中，将对基坑边坡的变形及受力情况进行监测，将监测数据与预测值相比较，对边坡的稳定性进行分析，保证施工安全，检测过程中如果监测数据出现异常，立即停止开挖，分析原因，立即采取边坡加固措施。7.9在挖方边坡上如发现有软弱土、流砂土层时，或地表面出现裂缝时，应停止开挖，并及时采取相应补救措施，以防止土体崩塌与下滑。7.10边坡严格按照分层开挖，严禁在高度超过3m或在不稳定土体之下作业。7.11边坡面预留200300，人工修坡，保证满足边坡土体的稳定性。7.12根据项目管理的需要，建立、健全项目管理体系，以合同为制约，推行国际质量管理和质量保证标准（ISO9001：2000），强化质量职能。项目经理部全体管理人员及配属队伍将强化质量意识和质量职能；推行区域责任工程师和专业责任工程师负责制，施工全过程对工程质量进行
