SY4202检验批资料

1、交工表格立式储罐基础沥青砂垫层工程检验批质量验收记录（SY42022007）表2.6工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1沥青砂垫层所用材料的质量和沥青砂配合比，应符合设计要求或SH/T3528的规定2沥青砂垫层压实质量应符合设计要求或SH/T35283沥青砂垫层严禁有贯穿裂纹或用垫沥青做表面处理一般项目1沥青砂垫层的表面应密实平整，粘接牢固，色泽一致，无明显辊印2沥青砂垫层允许偏差应符合下列规定半径尺寸允许偏差±30mm基础中心标高允许偏差±20mm表面凹

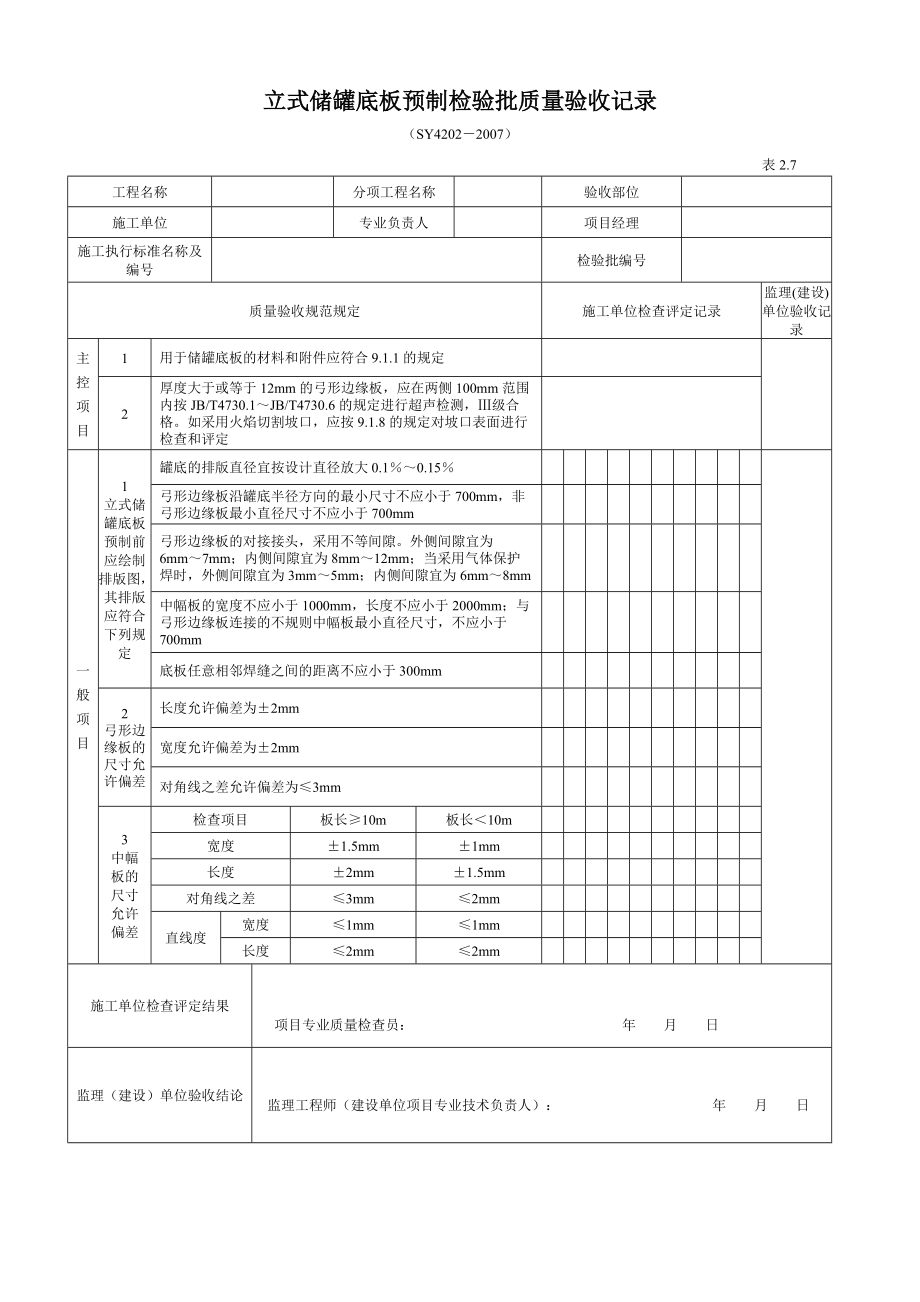

2、凸度立式储罐内直径小于25m时，其允许偏差为±25mm立式储罐内直径大于或等于25m时，其允许偏差为±12mm3沥青砂垫层表面坡度应符合设计要求施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐底板预制检验批质量验收记录（SY42022007）表2.7工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1用于储罐底板的材料和附件应符合9.1.1的规定2厚度大于或等于12mm的弓形边缘板，

3、应在两侧100mm范围内按JB/T4730.1JB/T4730.6的规定进行超声检测，级合格。如采用火焰切割坡口，应按9.1.8的规定对坡口表面进行检查和评定一般项目1立式储罐底板预制前应绘制排版图，其排版应符合下列规定罐底的排版直径宜按设计直径放大0.10.15弓形边缘板沿罐底半径方向的最小尺寸不应小于700mm，非弓形边缘板最小直径尺寸不应小于700mm弓形边缘板的对接接头，采用不等间隙。外侧间隙宜为6mm7mm；内侧间隙宜为8mm12mm；当采用气体保护焊时，外侧间隙宜为3mm5mm；内侧间隙宜为6mm8mm中幅板的宽度不应小于1000mm，长度不应小于2000mm；与弓形边缘板连接的不

4、规则中幅板最小直径尺寸，不应小于700mm底板任意相邻焊缝之间的距离不应小于300mm2弓形边缘板的尺寸允许偏差长度允许偏差为±2mm宽度允许偏差为±2mm对角线之差允许偏差为3mm3中幅板的尺寸允许偏差检查项目板长10m板长10m宽度±1.5mm±1mm长度±2mm±1.5mm对角线之差3mm2mm直线度宽度1mm1mm长度2mm2mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐壁板预制检验批质量验收记录（SY42022007）表2.8工程

5、名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1用于储罐壁板预制的材料和附件应符合9.1.1的规定2附件与罐壁板焊后属下列情况的应经消除应力热处理标准屈服强度大于390MPa，且板厚大于12mm的储罐上有补强板的开孔接管标准屈服强度小于或等于390MPa，且板厚大于32mm的罐壁上公称直径大于或等于300mm的开孔接管齐平型清扫孔一般项目1立式储罐壁板预制应绘制排版图，其排版应符合下列规定各圈壁板的纵焊缝宜向同一方向逐圈错开，相邻圈板纵缝间距宜为板长的1/3，且不应小于300mm底圈壁板的纵

6、焊缝与罐底边缘板对接焊缝之间的距离不应小于300mm当罐壁厚度大于12mm且接管与罐壁板焊后不进行消除应力热处理时，开孔接管或补强板外缘与罐壁纵、环焊缝之间的距离应大于焊角尺寸的8倍，且不应小于250mm当罐壁厚度不大于12mm或接管与罐壁板焊后焊缝进行消除应力热处理时，开孔接管或补强板外缘与罐壁纵焊缝之间的距离不应小于150mm；与罐壁环焊缝之间的距离不应小于壁板厚度的2.5倍，且不应小于75mm罐壁上连接件的垫板与罐壁的连接焊缝与罐壁纵焊缝或接管、补强圈的边缘角焊缝之间的距离不应小于150mm，与罐壁环焊缝之间的距离不应小于75mm。如不可避免与罐壁焊缝交叉时，罐壁上被覆盖焊缝应磨平并进行

7、射线或超声波检测合格，垫板角焊缝在罐壁对接焊缝及两侧20mm范围内不焊抗风圈、加强圈与罐壁环焊缝之间的距离150mm包边角钢对接接头与壁板纵向焊缝之间的距离200mm直径25m的立式储罐，其壁板宽度500mm，长度1000mm；直径25m的立式储罐，其壁板宽度1000mm，长度2000mm2壁板的切割加工应符合下列规定检查项目板长10m板长10m宽度±1.5mm±1mm长度±2mm±1.5mm对角线之差3mm2mm直线度宽度1mm1mm长度2mm2mm3壁板滚制后，垂直方向上直线度2mm；水平方向上用弧形样板检查，其间隙4mm施工单位检查评定结果项目专业

8、质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐固定顶预制检验批质量验收记录（SY42022007）表2.10工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1用于储罐固定顶预制的材料和附件应符合的规定一般项目1固定顶顶板预制前应绘制排版图，排版时应符合下列规定顶板任意相邻焊缝的间距不应小于200mm单块顶板本身的拼接宜采用对接2加强肋加工成型后，用弧型样板检查，其间隙2mm3固定顶的顶板成型后，用弧型样板检查，其间隙10mm施

9、工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐构件预制检验批质量验收记录（SY42022007）表2.11工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目预制构件所选用的材料和附件应符合的规定一般项目抗风圈、加强圈、包边角钢等弧形构件加工成型后，用弧形样板检查，其间隙2mm。其翘曲变形不应超过构件长度的0.1，且不应大于6mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论

10、监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐浮顶预制检验批质量验收记录（SY42022007）表2.9工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1用于储罐浮顶预制的材料和附件应符合的规定一般项目1浮顶预制前应绘制排版图，其排版应符合9.2.2.1的规定2船舱边缘板预制应符合9.3.2.2和9.3.2.3的规定。船舱底板及顶板预制后，其平面度4mm3船舱进行分段预制时，允许偏差值应符合下列规定船舱底板及顶板预制后其平面度5mm船舱内外边缘板用弧型样板检查，间隙10mm

11、船舱几何尺寸检查项目允许偏差高度±1mm弦长±4mm对角线之差6mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐罐底组装检验批质量验收记录（SY42022007）表2.12工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目搭接接头三层钢板重叠部分，应将上层底板切角，切角长度应为搭接长度的2倍，其宽度应为搭接长度的2/3一般项目1罐底组装应符合排版图的规定2罐底采用带垫板的对接接头

12、时，垫板应与对接的两块底板贴紧，并点焊牢固，其缝隙不应大于1mm。罐底板对接接头间隙，应符合焊接作业指导书或表11的规定3中幅板采用搭接接头时，其搭接宽度允许偏差为±5mm，搭接间隙不应大于1mm4中幅板与弓形边缘板之间采用搭接接头时，中幅板应搭在弓形边缘板的上面，搭接宽度可适当放大且不应小于60mm5对接接头的错边量均不应大于板厚的0.2倍，且不大于2mm。自动焊时，均不应大于1.5mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐罐底焊接检验批质量验收记录（SY42022007）表2.13

13、工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1应按JB4708的规定进行焊接工艺评定2焊条、焊剂、药芯焊丝等在使用前，应按其产品说明书及焊接工艺文件进行烘干和存放3焊接操作人员资格应符合的要求4无损检测人员资格应符合的要求5焊缝表面及热影响区，不应有裂纹、气孔、夹渣、弧坑、电弧擦伤、焊瘤和未焊满等缺陷6罐底所有焊缝应采用真空箱法进行严密性试验，试验负压值不应低于53kPa，无渗漏为合格7罐底焊接后应进行下列的无损检测，质量合格标准应符合10.1.7的要求标准屈服强度大于350MPa的边

14、缘板对接焊缝，在根部焊道焊接完毕后，应进行渗透检测，在最后一层焊接完毕后，应再次进行渗透或磁粉检测厚度大于或等于10mm的罐底边缘板，每条对接焊缝外端300mm，应进行射线检测；厚度小于10mm的罐底边缘板，每个焊工施焊的焊缝，应按上述方法至少抽查一条底板三层钢板重叠部分的搭接接头焊缝和对接罐底底板的T字焊缝的根部焊道焊完后，在沿三个方向各200mm范围内应进行渗透检测，全部焊完后，应进行渗透检测或磁粉检测标准屈服强度大于390MPa的钢板，其表面的焊疤应在磨平后进行渗透检测或磁粉检测，无裂纹、夹渣和气孔为合格一般项目1焊缝咬边、T字焊缝形状、凹陷及焊缝的余高，应符合下列规定对接焊缝的咬边深度

15、0.5mm；咬边的连续长度100mm；焊缝两侧咬边的总长度不应超过该焊缝长度的10%边缘板的厚度大于或等于10mm时，底圈壁板与边缘板的T字焊缝内角焊缝靠罐底一侧的边缘，应平缓过渡，且不应有咬边。T字焊缝尺寸应符合图样规定罐底对接焊缝低于母材表面的凹陷深度0.5mm，凹陷的连续长度100mm，凹陷的总长度该焊缝长度的10%对接焊缝的余高，当板厚12mm时，其焊缝余高应不大于2.0mm；当板厚1225mm时，其焊缝余高应不大于3.0mm2焊成凹形的角焊缝，焊缝金属与母材间应平滑过渡，加工成凹形的角焊缝，不应在其表面留下切痕3焊缝应外形均匀、成型良好，焊道与母材过渡应平滑，焊渣及飞溅物清除干净施工

16、单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐罐壁组装检验批质量验收记录（SY42022007）表2.14工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1壁板组装时，安装的每圈板应符合排版图的要求一般项目1组装时，底圈壁板或倒装法施工的顶圈壁板应符合下列规定相邻两壁板上口的水平度的允许偏差不应大于2mm，在整个圆周上任意两点的水平度的允许偏差不应大于6mm壁板的垂直度的允许偏差3mm组装焊接后，壁板的

17、内表面任意点半径的允许偏差应符合表12的规定2其他各圈壁板安装时，其垂直度允许偏差该圈壁板高度的0.33罐壁板对接接头的组装间隙，当图样无要求时，见表13和表14的规定4罐壁板组装时，应保证内表面齐平，其错边量应符合下列规定纵向焊缝错边量：焊条电弧焊时，当板厚小于或等于10mm时，纵向焊缝错边量1mm；当板厚大于10mm时，纵向焊缝错边量板厚的0.1倍，且不应大于1.5mm；自动焊时均不应大于1mm环向焊缝错边量：焊条电弧焊时，当上圈壁板厚度小于或等于8mm时，任何一点的错边量均1.5mm；当上圈壁板厚度大于8mm时，任何一点的错边量均不应大于板厚的0.2倍，且2mm；自动焊时均1.5mm5组

18、装焊接后，纵焊缝及环焊缝的角变形应符合表15的规定6组装焊接后，罐壁的局部凹凸变形应平缓，不应有突然起伏，且应符合表16的规定施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐罐壁焊接检验批质量验收记录（SY42022007）表2.15工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1焊接工艺评定的要求及检查数量、检查方法同10.3.1.1的规定2焊接材料的使用要求及检查数量、检查方法同10.3.1.2

19、的规定3焊工资质要求及检查数量、检查方法同的规定4无损检测人员资格要求及检查数量、检查方法同的规定5焊缝表面质量应符合10.3.1.5的规定6标准屈服强度大于390MPa的钢板，其表面焊疤的处理及检验要求应符合10.3.1.7d）的规定7罐壁焊接后应按设计图样或下列要求进行无损检测，合格标准应符合的规定，焊缝无损检测的抽查位置应由质量检验员在现场确定8底圈罐壁与罐底的T字焊缝的罐内角焊缝，应在下列要求进行无损检测，合格标准应符合的规定9根据设计和焊接工艺，需后热消氢处理的焊缝，应在焊接完毕后立即进行消氢处理。消氢处理的加热温度宜为250350，保温的时间宜为0.5h1h一般项目1焊缝表面咬边、

20、凹陷、焊缝余高应符合下列规定焊缝表面咬边应符合10.5.2.1 a）的规定罐壁环向对接焊缝的凹陷深度应符合10.5.2.1 b）的规定浮顶及内浮顶罐壁内侧焊缝的余高1mm。其他储罐对接焊缝的余高应符合表17的规定2对于需要进行焊前预热的焊缝，其预热温度及范围应符合10.5.2.2的要求3焊缝应外形均匀、成型良好，焊道与母材过渡应平滑，焊渣及飞溅物清除干净施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐固定顶组装检验批质量验收记录（SY42022007）表2.16工程名称分项工程名称验收部位施工单位专业负责

21、人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1对采购的固定顶半成品按图样或技术协议进行验收，合格后方可使用2钢网架结构和铝顶结构组装质量应符合图样的规定一般项目1固定顶安装前，应按表12的规定检查包边角钢的半径偏差2罐顶支撑柱的垂直度允许偏差柱高的0.1，且10mm3顶板应按画好的等分线对称组装，顶板搭接宽度允许偏差为±5mm4对接接头的错边量均不应大于板厚的0.2倍，且不应大于2mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储

22、罐固定顶焊接检验批质量验收记录（SY42022007）表2.17工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1焊接工艺评定的要求及检查数量、检验方法同10.3.1.1的规定2焊接材料的使用要求及检查数量、检验方法同10.3.1.2的规定3焊接操作人员资质要求及检查数量、检验方法同的规定4无损检测人员资格要求及检查数量、检验方法同的规定5焊缝表面及热影响区的质量要求与检查数量、检验方法同10.3.1.5的规定6标准屈服强度大于390MPa的钢板，表面焊疤的处理要求及检查数量、检验方法同1

23、0.3.1.7 d）的规定一般项目1固定顶的焊缝表面咬边、凹陷、焊缝余高符合规定的要求对接焊缝的咬边深度0.5mm；咬边的连续长度100mm；焊缝两侧咬边的总长度不应超过该焊缝长度的10%凹陷深度0.5mm，凹陷的连续长度100mm，凹陷的总长度该焊缝长度的10对接焊缝的余高，当板厚12mm时，其焊缝余高应不大于2.0mm；当板厚1225mm时，其焊缝余高应不大于3.0mm2焊成凹形的角焊缝应平滑过渡，加工成形的不应在其表面留下切痕3焊缝应外形均匀、成型良好，焊道与母材过渡较平滑，焊渣及飞溅物清除干净施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单

24、位项目专业技术负责人）： 年 月 日立式储罐浮顶及内浮顶组装检验批质量验收记录（SY42022007）表2.18工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1对采购的浮顶、内浮顶半成品应按图样或技术协议进行验收，合格后方可使用2铝合金内浮顶、玻璃钢内浮顶的组装质量应符合图样要求或技术协议一般项目1浮顶板的搭接宽度的允许偏差值为±5mm2浮顶应与底圈壁板同心，浮顶外边缘板与底圈罐壁间隙允许偏差为±15mm3浮顶内、外边缘板组装应符合下列要求a）内、外边缘板对接接头的错

25、边量不应大于板厚的0.15倍，且不应大于1.5mmb）外边缘板垂直的允许偏差不应大于3mmc）内、外边缘板的凹凸变形，局部间隙不应大于10mm4浮顶其他对接接头的错边量均不应大于板厚的0.2倍，且不应大于2mm。自动焊时，均不大于1.5mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐浮顶焊接检验批质量验收记录（SY42022007）表2.19工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1焊接工

26、艺评定的要求及检查数量、检验方法同10.3.1.1的规定2焊接材料的使用要求及检查数量、检验方法同10.3.1.2的规定3焊接操作人员资质要求及检查数量、检验方法同10.3.1.3的规定4焊缝表面要求及检查数量、检验方法同10.3.1.5的规定5标准屈服强度大于390MPa的钢板，浮顶表面焊疤的处理要求及检查数量、检验方法同10.3.1.7d）的规定6浮顶底板的焊缝，应采用真空箱法进行严密性试验，试验负压值不应低于53KPa；船舱内外边缘板与隔舱板的焊缝，应用煤油试漏法进行严密性试验；船舱顶板和双浮顶顶板的焊缝，应逐舱鼓入压力为785Pa（80mm水柱）的压缩空气进行严密性试验，均以无泄漏为合

27、格一般项目1对接焊缝的咬边深度0.5mm；咬边的连续长度100mm；焊缝两侧咬边的总长度不应超过该焊缝长度的10%浮顶对接焊缝低于母材表面的凹陷深度0.5mm，凹陷的连续长度100mm，凹陷的总长度该焊缝长度的10对接焊缝的余高，当板厚12mm时，其焊缝余高应不大于2.0mm；当板厚1225mm时，其焊缝余高应不大于3.0mm2焊成凹形的角焊缝应平滑过渡，加工成形的不应在其表面留下切痕3焊缝应外形均匀、成型良好，焊道与母材过渡较平滑，焊渣及飞溅物清除干净施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐附件

28、安装检验批质量验收记录（SY42022007）表2.20工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1附件安装前，应对预制尺寸进行检查，合格后方可组装，需重新校正时，应防损伤。组装时应按设计要求执行2密封装置在运输和安装时应注意保护，不应损伤橡胶制品。安装时，应注意防火3标准屈服强度大于390MPa的钢板或在厚度大于25mm的碳素钢及低合金钢板上的接管角焊缝和补强板角焊缝，应在焊完后或消除应力热处理后及充水试验后进行渗透检测或磁粉检测，质量合格标准符合10.1.7的要求4开孔的补强板焊

29、完后，由信号孔通入100kPa200kPa压缩空气，检查焊缝严密性，无渗漏为合格一般项目1罐体的开孔接管，应符合下列规定开孔接管的中心位置偏差不应大于10mm，接管外伸长度的允许偏差为±5mm开孔补强板的曲率应与罐体外径曲率一致开孔接管法兰的密封面不应有焊瘤和划痕，法兰的密封面应与接管的轴线垂直，且应保证法兰面垂直或水平，倾斜不应大于法兰外径的1，且不应大于3mm，法兰的螺栓孔应跨中安装2量油管和导向管的垂直度允许偏差不应大于管高的0.1，且不应大于10mm3浮顶排水管安装完毕后，应做动态试验，试验高度以储罐最高液位为准，试验压力为0.3MPa，以排水管转动灵活和无渗漏为合格4刮腊板

30、应紧贴罐壁，局部的最大间隙不应超过5mm5转动浮梯中心线的水平投影，应与轨道中心线重合，允许偏差不应大于10mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐总体验收检验批质量验收记录（SY42022007）表2.21工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1罐底充水时的严密性，应以罐底无渗漏为合格2罐壁的强度及严密性试验，应在充水到设计最高液位并保持48h后以罐壁无渗漏、无异常变形为合格3

31、固定顶的强度及严密性试验，以罐顶无异常变形、焊缝无渗漏为合格4固定顶的稳定性试验，以罐顶无异常变形为合格5浮顶及内浮顶充水升降试验，应以浮顶及内浮顶升降平稳和导向机构、密封装置及自动通气阀支柱无卡涩现象、扶梯转动灵活，浮顶及附件与罐体上的其他附件无干扰、浮顶与液面接触部分无渗漏为合格6浮顶排水管严密性试验应符合下列规定a）储罐充水前，以390kPa压力进行严密性试验，持压30min应无渗漏b）在浮顶的升降过程中，浮顶排水管的出口应保持开启状态。储罐充水试验后，应重新按本条a）的要求进行严密性试验7基础沉降观测试验应符合下列规定罐基础直径方向上的沉降差不应超过表18的许可值支撑罐壁的基础部分不应

32、发生沉降突变沿罐壁圆周方向任意10m弧长内的沉降差不应大于25mm一般项目1罐壁组装焊接后，几何形状和尺寸应符合下列规定罐壁高度允许偏差不应大于设计高度的0.5罐壁垂直度的允许偏差不应大于罐壁高度的0.4%，且不应大于50mm罐壁焊缝角变形和罐壁的局部凹凸变形，应分别符合10.4.2.5和10.4.2.6的规定底圈壁板内表面半径的允许偏差，应在底圈壁板1m高处测量，并应符合10.4.2.1c）的规定罐壁上工卡具焊迹应清除干净，焊疤应打磨平滑2罐底焊接后，其局部凹凸变形的深度不应大于变形长度的2，且不大于50mm，单面倾斜式罐底不大于40mm3单盘、双盘浮顶及内浮顶局部凹凸变形应符合下列规定船舱

33、顶板的局部凹凸变形不应大于15mm浮盘的局部凹凸变形不应明显影响外观及浮顶排水4固定顶的局部凹凸变形，其间隙不应大于15mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日外防腐涂料涂装工程检验批质量验收记录（SY42022007）表2.22工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1涂料的品种、颜色、质量应符合设计规定2涂装前钢材表面除锈应符合设计要求和GB8923及相关油漆产品的规定。处理后的钢材表

34、面不应有焊渣、焊疤、灰尘、油污、水和毛刺等3涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时，涂层干漆膜总厚度应为150m，其允许偏差为25m。每遍涂层干漆膜厚度的允许偏差为5m一般项目1表面不应有误涂、漏涂，涂层不应有脱皮和返锈等现象。涂层应均匀、无明显皱皮、流坠、针眼和气泡等2在设计有要求时，应进行涂层附着力才测试，涂层附着力应符合设计要求施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日立式储罐内防腐工程检验批质量验收记录（SY42022007）表2.23工程名称分项工程名称验收部位施工单位专业负

35、责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1涂料的品种、颜色、质量应符合设计规定2涂装前钢材表面除锈应符合设计要求和GB/T8923的规定。3涂层粘结力检验以涂层呈脆性点状断裂、不出现成片挑起或剥离现象为合格4非防静电涂料漏点检查，以不打火花为合格。内防腐层检漏电压应符合SY/T0319的相关规定5防静电涂料应按GB/T169061997的规定进行涂层电性能检查，涂层电性能测试结果均应小于109，且每一测试结果均应在同一数量级之内一般项目1涂层表面应平整、光滑及无漏涂、发粘、脱皮、气泡和斑痕等现象2涂层厚度应符合设计要求，且

36、最小厚度应符合SY/T0319的规定施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）： 年 月 日防火涂料涂装工程检验批质量验收记录（SY42022007）表2.24工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1涂料的品种、颜色、质量应符合设计规定2防火涂料涂装前，钢材表面除锈应符合设计要求和国家现行有关标准的规定3防火涂料涂装前，防锈底漆涂装应符合设计要求和国家现行有关标准的规定4防火涂料的粘结强度、抗压强度应符合图
