实验3-路由器配置实验报告

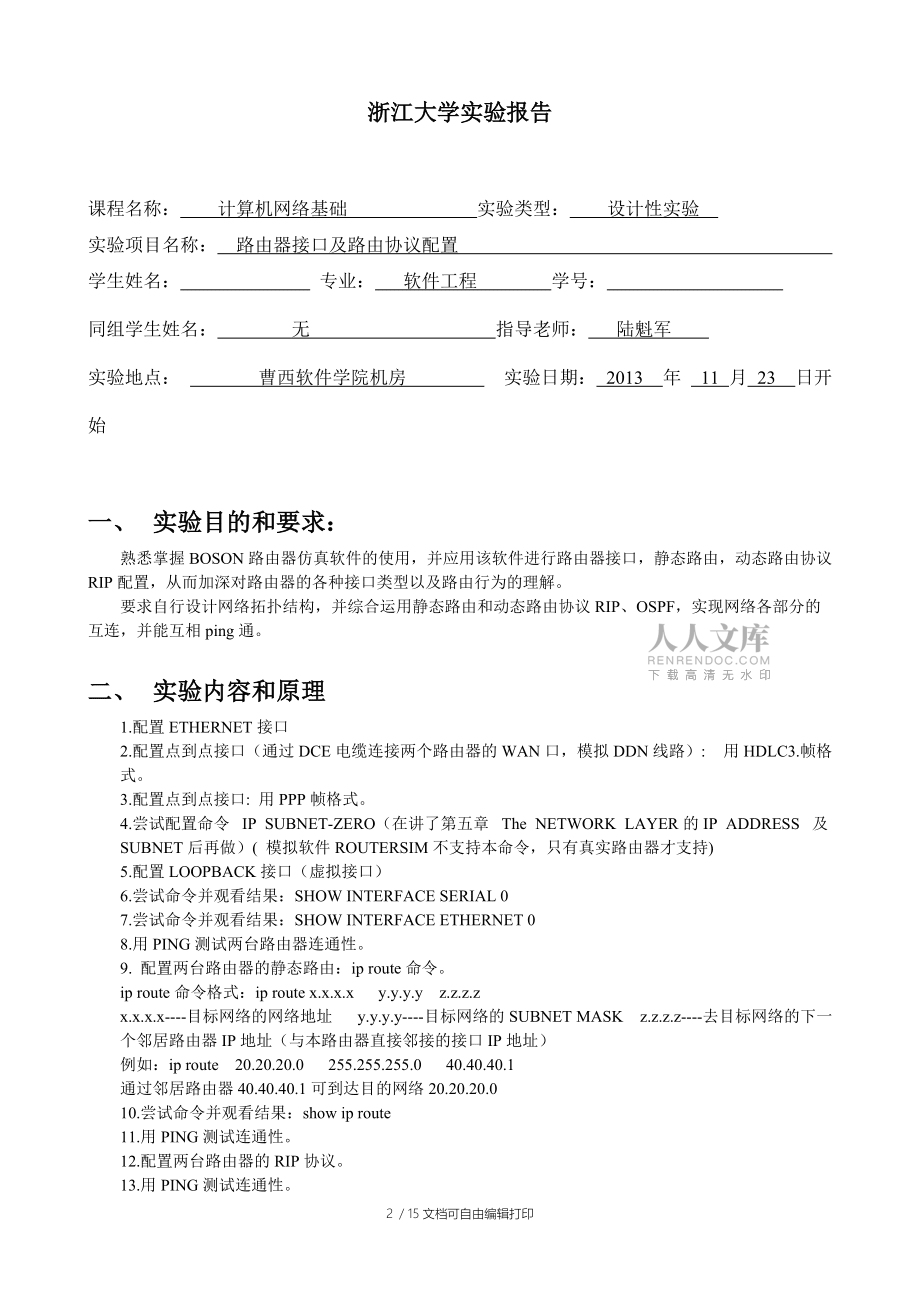

1、本科实验报告课程名称：计算机网络基础姓 名：学 院：计算机学院系：软件工程专 业：软件工程学 号：指导教师：陆魁军2013年 12月 23日浙江大学实验报告课程名称： 计算机网络基础 实验类型： 设计性实验 实验项目名称： 路由器接口及路由协议配置 学生姓名： 专业： 软件工程 学号： 同组学生姓名： 无 指导老师： 陆魁军 实验地点： 曹西软件学院机房 实验日期： 2013 年 11 月 23 日开始一、 实验目的和要求：熟悉掌握BOSON路由器仿真软件的使用，并应用该软件进行路由器接口，静态路由，动态路由协议RIP配置，从而加深对路由器的各种接口类型以及路由行为的理解。要求自行设计网络拓扑

2、结构，并综合运用静态路由和动态路由协议RIP、OSPF，实现网络各部分的互连，并能互相ping通。二、 实验内容和原理1.配置ETHERNET接口2.配置点到点接口（通过DCE电缆连接两个路由器的WAN口，模拟DDN线路）: 用HDLC3.帧格式。3.配置点到点接口: 用PPP帧格式。4.尝试配置命令 IP SUBNET-ZERO（在讲了第五章 The NETWORK LAYER的IP ADDRESS 及SUBNET后再做）( 模拟软件ROUTERSIM不支持本命令，只有真实路由器才支持)5.配置LOOPBACK接口（虚拟接口）6.尝试命令并观看结果：SHOW INTERFACE SERIAL

3、 07.尝试命令并观看结果：SHOW INTERFACE ETHERNET 08.用PING测试两台路由器连通性。9. 配置两台路由器的静态路由：ip route命令。ip route命令格式：ip route x.x.x.x y.y.y.y z.z.z.z x.x.x.x-目标网络的网络地址 y.y.y.y-目标网络的SUBNET MASK z.z.z.z-去目标网络的下一个邻居路由器IP地址（与本路由器直接邻接的接口IP地址） 例如：ip route 通过邻居路由器可到达目的网络1

4、0.尝试命令并观看结果：show ip route11.用PING测试连通性。12.配置两台路由器的RIP协议。13.用PING测试连通性。14.尝试命令并观看结果：show ip route15.尝试命令并观看结果：show ip protocols16.尝试命令并观看结果：debug ip rip （软件模拟器不支持，只有真实路由器才支持）17.尝试命令并观看结果：passive-interface （软件模拟器不支持，只有真实路由器才支持）三、 主要仪器设备PC机，Boson Router Simulator 4.03软件四、 操作方法与实验步骤我使用老师FTP上下载的Boson Rou

5、ter Simulator 4.03软件并且进行注册。并且设置了如下的网络拓扑图。路由器使用的是2514-2E2S。一共有四台路由器，三台PC机。其中Router3与Router4以PPP帧格式相连，其余都为HDLC。1. 配置ETHERNET接口配置Router1的ETHERNET接口（e0），配置的IP地址为，子网掩码为配置与Router1连接的PC机的IP地址为11，子网掩码为，默认网关为检测PC1与Router1的连通性2. 配置点到点接口: 用HDLC3帧格式配置Route

6、r3和Router4的点到点接口，但是使用HDLC3帧格式。Router3的S0端口的IP地址为，子网掩码为。配置Router4的S1端口的IP地址，子网掩码为，对Router3设置时钟频率为56000.对Router3设置时钟频率为560003. 配置点到点接口: 用PPP帧格式配置Router1和Router3的点到点接口。配置Router1的S0端口的IP地址为，子网掩码为。配置Router3的S1端口的IP地址为，子网掩码255.

7、255.255.0测试这两个路由器的连通性4. 尝试配置命令 IP SUBNET-ZERO软件不支持5. 配置LOOPBACK接口（虚拟接口）配置Router1的LOOPBACK接口。接口编号为0，IP地址为1，子网掩码为6. 尝试命令并观看结果：SHOW INTERFACE SERIAL 07. 尝试命令并观看结果：SHOW INTERFACE ETHERNET 08. 用PING测试两台路由器连通性测试Router3到Router4的连通性9. 配置两台路由器的静态路由：ip route命令配置Router1和Router3的静态路由表对于

8、Router1来说，如果要一个数据包要到达网段，子网掩码为，根据网络拓扑图，我们知道该数据包的下一跳应该为的路由器IP地址，Router3同理。10. 尝试命令并观看结果：show ip route Router1的路由表Router3的路由表11. 用PING测试连通性我们测试从PC1到PC3的连通性我们在PC1中输入下图所示信息12. 配置两台路由器的RIP协议配置Router1的RIP协议虽然题目中只是两台，我还是依次配置了Router2、Router3、Router4的RIP协议Router2Router3Router4

9、13. 用PING测试连通性同第11问，我们继续测试PC1到PC3的连通性，下图为结果14. 尝试命令并观看结果：show ip route对Router4查看ip route15. 尝试命令并观看结果：show ip protocols16. 尝试命令并观看结果：debug ip rip软件不支持17. 尝试命令并观看结果：passive interface软件不支持五、 实验数据记录和处理详见第四部分的操作方法与实验步骤六、 实验结果与分析1. 上述截图中所用命令分别的涵义命令作用enable表示由用户模式进入特权模式config t表示进入全局配置模式hostname *修改路由器的名字

10、interface 端口名进入路由器对应的接口interface loopback 值设置loopbackclock rate 频率设置路由器时钟频率ip address IP地址 子网掩码设置路由器接口的IP地址以及子网掩码encap ppp表示设置PPP连接，一般默认为HDLC连接no shutdown表示启用接口show interface 端口名查看一个接口的信息copy running-config startup-config保存配置信息show running-config查看路由器的配置信息ip route x.x.x.x y.y.y.y z.z.z.zx.x.x.x -目标网

11、络的地址y.y.y.y -目标网络的子网掩码z.z.z.z -去目标网络的下一跳IP地址show ip route查看路由表的信息router rip启用RIP协议network x.x.x.x指定将要使用RIP的网络show ip protocols查看RIP路由公告详细信息2. 配置ETHERNET接口在配置PC机的IP地址时，要注意与相连路由器的网段号保持一致。由于我设置的路由器的IP地址为，子网掩码为，所以相连的主机前三位必须为11.11.11。默认网关直接使用路由器的IP地址就行了。3. 配置点到点接口: 用HDLC3.帧格式如果不特地说

12、明，Boson默认使用的就是HDLC的帧格式。在设置IP地址时，必须要保持网段号一致，不然则无法ping通。设置好IP之后一定要使用“no shutdown”命令将路由器的接口开启4. 配置点到点接口: 用PPP帧格式需要使用encap ppp命令表示设置的PPP帧格式5. 配置LOOPBACK接口（虚拟接口）loopback接口即回环接口，是路由器上的虚拟接口。只要路由器没有关闭，回环接口就始终处于活动状态。该接口会被自动激活，且永远处于up状态，因此不需要执行额外的激活命令6. 尝试命令并观看结果：SHOW INTERFACE SERIAL 0输出信息表明该接口已经激活，且IP为17.17

13、.17.1，子网掩码为，采用的是PPP帧格式7. 尝试命令并观看结果：SHOW INTERFACE ETHERNET 0与上面类似，就不再赘述8. 用PING测试两台路由器连通性从图中我们可以看到发出去的5个包全部收到，所以两台路由器是连通的9. 配置两台路由器的静态路由：ip route命令上图红色框的部分，表示如果该路由器收到了一个包，这个包的目的网络是，子网掩码为，那么，这个路由器需要将这个包转给的路由器10. 尝试命令并观看结果：show ip route这张图中的红色框部分，是刚才通过静态配置路

14、由IP得到的。前面的“S”表示这是静态路由，后面表示目的网段，子网掩码，以及下一跳的邻居路由11. 用PING测试连通性我们测试PC1到PC2的连通性。由于我们配置了静态路由，所以PC1发出的包到达Router1之后会进行判断，发现目的地址为PC3，于是将这个包转交给Router3，然后再由Router3发送给PC3所以PC1和PC3在配置了静态路由之后是可以通过这两个路由器连通12. 配置两台路由器的RIP协议上图红框表示路由器相连的两个网段都是用了RIP协议13. 尝试命令并观看结果：show ip route在上图红框中，我们可以看到由RIP协议配置的路由表前面的字母都为“R”，不同于静

15、态路由的“S”。而且RIP协议是动态路由，他会根据目的网络自动算出下一跳的位置。14. 尝试命令并观看结果：show ip protocols“sending updates every 30 seconds, next due in 26 seconds”表示每过30秒更新一次路由表，下一次更新在26秒之后。“invalid after 180 seconds, hold down 180, flushed after 240”表示路由器如果连续180秒没有收到某路由器的更新，它就把该路由器设置为不可用。240秒还没收到的话，就将其从选择表中删除。接下来的列表说明该路由器的S1接口以及S0接

16、口连接的网段设置了RIP协议。他们的网段分别是以及（因为是第一类地址）。并且S1接口以及S0接口的IP地址也有在列表中显示。15. 路由器以及PC机的IP地址、子网掩码路由器端口IP地址子网掩码router1E0S0loopback1router2E0S0router3E0S0Srouter4S0SPC机IP地址子网掩码默认网关PC11PC22PC333七、 讨论、心得1 这次实验加深了我对网络拓扑结构的认识，对什么是IP地址，什么是子网掩
