MC110塔吊安装施工方案

1、1华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案目目 录录一、编制依据一、编制依据 3二、工程概况二、工程概况 3三、三、MC110MC110 塔式起重机简介塔式起重机简介4四、地基基础四、地基基础 4五、塔机安装五、塔机安装 55.15.1 塔机安装前的准备塔机安装前的准备 55.25.2 塔机安装塔机安装 55.35.3 塔吊标准节安装与提升塔吊标准节安装与提升 65.45.4 塔吊的附着安装塔吊的附着安装 75.55.5 塔机电气安装塔机电气安装 85.65.6 检验与试运转检验与试运转 8六、塔机拆除六、塔机拆除 96.16.1 塔机拆除准备工作塔机拆除准备工作 96.26.2 拆卸程序

2、及方法拆卸程序及方法 106.36.3 标准节的拆除标准节的拆除 106.46.4 附着架拆除附着架拆除 106.56.5 吊臂、主机等拆除吊臂、主机等拆除 10七、塔机安装安全注意事项七、塔机安装安全注意事项117.17.1 安装、拆除人员要求安装、拆除人员要求 117.27.2 安装、拆除工器具要求安装、拆除工器具要求 117.37.3 安装、拆除操作规定安装、拆除操作规定 117.47.4 检测规定检测规定 122华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案八、塔吊的维护保养八、塔吊的维护保养128.18.1 机械设备维护与保养机械设备维护与保养 128.28.2 液压爬升系统的保养液压

3、爬升系统的保养 128.38.3 金属结构的维护和保养金属结构的维护和保养 138.48.4 电气系统的维护和保养电气系统的维护和保养 138.58.5 塔机维修时间的规定塔机维修时间的规定 13九、塔吊基础技术参数及计算书九、塔吊基础技术参数及计算书139.19.1、塔吊的基本参数信息、塔吊的基本参数信息 139.29.2、塔吊基础承台顶面的竖向力和弯矩计算、塔吊基础承台顶面的竖向力和弯矩计算 139.39.3、承台弯矩及单桩桩顶竖向力的计算、承台弯矩及单桩桩顶竖向力的计算 149.49.4、承台截面主筋的计算、承台截面主筋的计算 159.59.5、承台截面抗剪切计算、承台截面抗剪切计算 1

4、59.69.6、桩竖向极限承载力验算、桩竖向极限承载力验算 169.79.7 注意事项注意事项 163华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案MC110MC110塔吊安装、拆除方案塔吊安装、拆除方案一、编制依据一、编制依据塔式起重机设计规范（GB/T13752-1992）、地基基础设计规范（GB50007-2002）、建筑结构荷载规范（GB50009-2001）、建筑安全检查标准（JGJ59-99）、混凝土结构设计规范（GB50010-2002）、建筑桩基技术规范（JGJ94-2008）等编制。二、工程概况二、工程概况凯纳华侨城位于常州市西新桥北侧，南临通江南路，东临关河西路，由常州凯纳房

5、地产开发有限公司投资，江苏筑森建筑设计有限公司设计，常州安厦工程项目管理有限公司监理，江苏建工集团有限公司承建。 本工程地下二层，地上由 1#、2#、3#、5#、6#五个单体工程组成，属群体建筑，均与地下室相连。地下室总建筑面积为 18934，其中普通车库建筑面积 9778，人防工程建筑面积 9155。地上建筑 1#楼地上 33 层，建筑高度 99.150 米，建筑面积13881.10；2#楼地上 33 层，建筑高度 99.150 米，建筑面积 16480.9，3#楼地上 33层，建筑高 99.9 米，建筑面积 16412.75，5#楼地上 18 层，建筑高度 56.5 米，建筑面积为 136

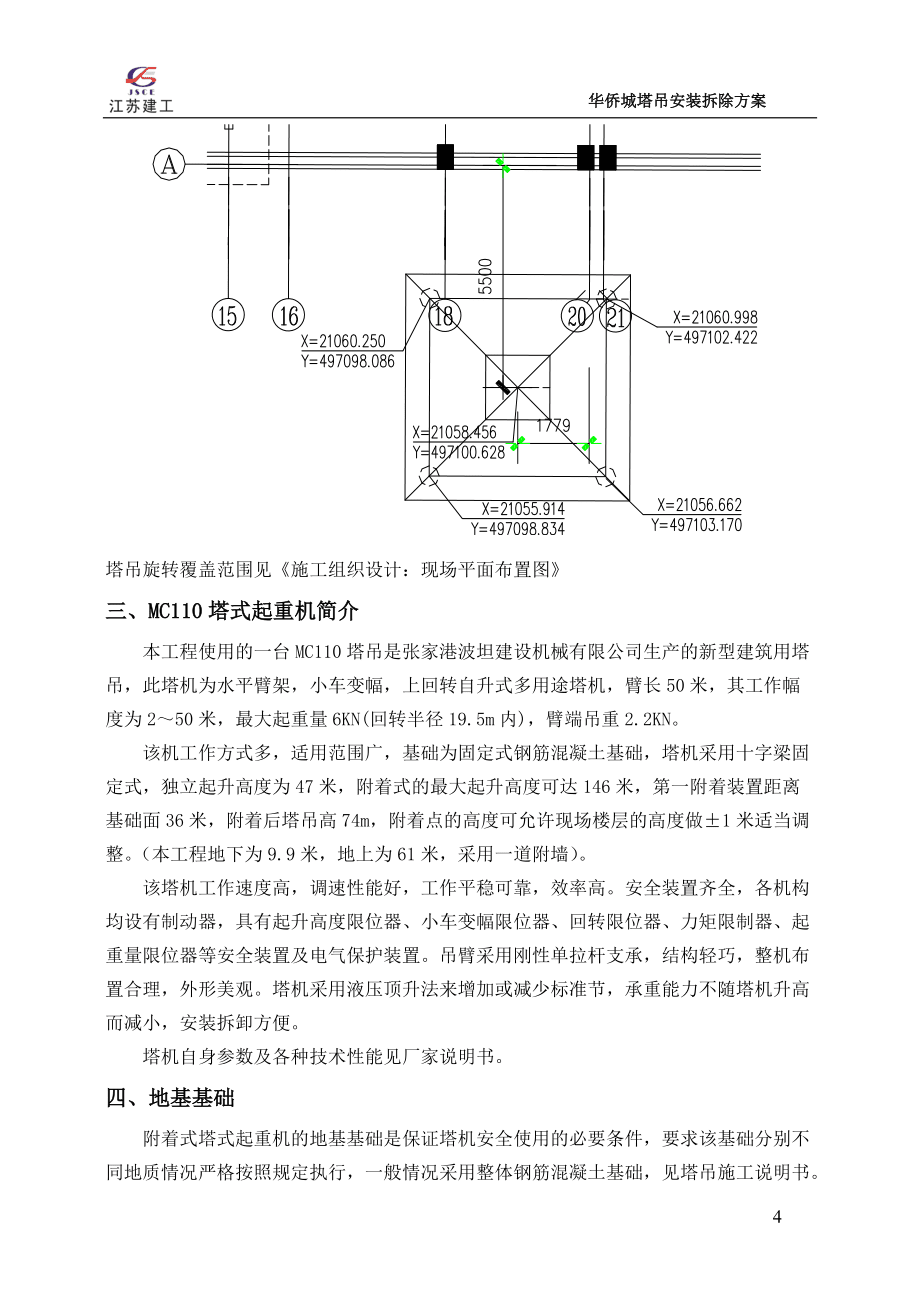

6、71.35，6#楼地上 24 层，建筑高度 71.150 米，建筑面积 8706.5。地上部分总建筑面积为 69152.6。0.00 黄海标高 3.950 米。室内外高差 0.45 米。5#楼及附房，钢筋加工场、木工加工场垂直运输采用 MC110 塔吊，塔吊位置如下：4华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案塔吊旋转覆盖范围见施工组织设计：现场平面布置图三、三、MC110MC110 塔式起重机塔式起重机简介简介本工程使用的一台 MC110 塔吊是张家港波坦建设机械有限公司生产的新型建筑用塔吊，此塔机为水平臂架，小车变幅，上回转自升式多用途塔机，臂长 50 米，其工作幅度为 250 米，最大

7、起重量 6KN(回转半径 19.5m 内)，臂端吊重 2.2KN。该机工作方式多，适用范围广，基础为固定式钢筋混凝土基础，塔机采用十字梁固定式，独立起升高度为 47 米，附着式的最大起升高度可达 146 米，第一附着装置距离基础面 36 米，附着后塔吊高 74m，附着点的高度可允许现场楼层的高度做1 米适当调整。 （本工程地下为 9.9 米，地上为 61 米，采用一道附墙） 。该塔机工作速度高，调速性能好，工作平稳可靠，效率高。安全装置齐全，各机构均设有制动器，具有起升高度限位器、小车变幅限位器、回转限位器、力矩限制器、起重量限位器等安全装置及电气保护装置。吊臂采用刚性单拉杆支承，结构轻巧，整

8、机布置合理，外形美观。塔机采用液压顶升法来增加或减少标准节，承重能力不随塔机升高而减小，安装拆卸方便。塔机自身参数及各种技术性能见厂家说明书。四、地基基础四、地基基础附着式塔式起重机的地基基础是保证塔机安全使用的必要条件，要求该基础分别不同地质情况严格按照规定执行，一般情况采用整体钢筋混凝土基础，见塔吊施工说明书。5华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案基础的土质应坚固牢实，根据土质情况，可选用不同的基础。本工程塔吊基础选用 5.55.5m，基础位置土层复杂，在淤泥质粘土与淤泥质粉土交界处（4 层土） ，根据勘探报告，该处地基承载力为 0.1Mpa。为保证塔机的安全，增加四根 14 米长

9、预应力管桩（PHC-500） ，共同承载塔吊荷载的方案，详见塔吊基础技术参数及计算书。钢筋混凝土基础的深度应大于 1350MM。砼标号不得低于 C30，在基础混凝土强度达到设计标号的 80%后方可进行塔吊的安装，如要提早进行安装，混凝土标号可提高一二级，并可适当添加早强剂。该塔机安装采用预埋螺栓的施工方案，塔吊预埋螺栓采用 40Cr，螺纹为 M33，露出砼面 232mm，强度级别 10.9 级；共 4 组 24 支，用标准节固定框固定，每组螺栓固定一个可回收支腿，然后用固定用基节将四组组成与标准节（1.61.6m）平面大小，施工中安排专人进行进行测量控制。塔吊基础施工必须严格执行国家规范标准进

10、行，各种材料必须有质量保证书，钢筋必须经过复试。钢筋必须进行隐蔽验收，并形成验收记录。混凝土施工留置三组试块，两组同条件，一组标准养护试块，在安装前一组同条件试块的试压，以该试块的抗压强度确定能否安装塔机。五、塔机安装五、塔机安装5.15.1 塔机安装前的准备塔机安装前的准备1.了解施工现场的布局情况，清理现场障碍物，设置警戒区，将基础周围的回填土夯实；2.塔机在施工现场的安装位置，必须保证塔机的最大旋转部分吊臂，吊钩等要求离输电线 5 米以上的安全距离；3.塔吊基础混凝土强度等级必须达到设计强度的 80%，现场以同条件养护试块的抗压报告为准；4.准备辅助吊装设备，枕木、索具、绳扣等常用工具；

11、5.准备吊装机械，采用 30 吨.m 汽车吊；6.必须有安装资质的安装单位安装。检安装人员有上岗证书，项目部对安装人员进行技术交底；7.确定安装气候条件。5.25.2 塔机安装塔机安装1. 检查预埋螺栓的位置及露出底板有效高度，将四只支腿用螺栓固定在底板上，检6华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案查支腿是否水平，超出千分之一，需进行修整。2. 加强基础节工两节，一节 1.5m 长，一节 3.0m 长（壁厚 12mm，踏步上钻有标记） ，先将 1.5m 长加强基础节用50 销轴与支腿连接，然后安装 3.0 米长加强节及上部标准节。3. 将爬升架套入塔身，爬升架的开口方向应 向南，与 5#

12、建筑A 轴保持平行，使塔吊提升、拆除得以进行。4. 在地面上，将上下支座以及回转支撑、回转机构等用螺栓联成一体后，吊装到塔身与套架上，并用销轴固定。5. 吊装塔顶，在地面上将平衡臂拉杆的第一节与塔帽用销锁连接起来，然后吊起，将支座的支脚插入塔机下部加强节塔身鱼尾板中，下支座挂钩位置朝起重臂方向，并用四个50 的轴销固定，穿上开口销。6. 塔吊司机室在地面上，先将司机室的各电器设备检查以后，将司机室吊起至支座的平面上，然后用销轴将司机室与上支座连接好，并将司机室的的支架锁定在回旋机构上。7. 吊装平衡臂、平衡拉杆，在地面上拼好平衡臂，并将卷扬机、配电箱、电阻箱等装在平衡臂上，接好各部分所需的电线

13、，然后将平衡臂吊起来（重心 6.47m） ，安装在上支座的接头上，并固定完毕，再抬起平衡臂成一角度至平衡臂拉杆的安装位置，用轴销将平衡臂拉杆连接在回旋机构拉杆上，再吊装一块 3.21T 的配重块，压在前端（距塔身近端） ，再将吊车卸载。8. 吊装起重臂及拉杆1) 起重臂与拉杆的安装a) 50m 臂长的起重臂拉杆，其臂节和拉杆节的位置，重心在 15.85m。b) 组合塔吊吊臂长度，用相应销轴把它们装配在一起，把第一节臂和第二节臂连接后，安上小车和吊篮，并将小车和吊篮离开地面。c) 组合塔吊吊臂长度，用销轴把它们连接起来，固定在吊臂上弦杠相应架上。d) 检查吊臂上的电路是否完善，并穿绕小车牵引钢丝

14、绳。e) 在起重臂两端各系一软绳，以便从地面导向，用汽车起重机将吊臂平稳提升，提升过程中必须保持吊臂处于水平位置，使得吊臂能够顺利地安装到上支座地吊臂铰点上，确保起重臂根部与塔帽对准，用销轴将起重臂根部销定在回旋机构上。f) 在吊臂与上支座连接完毕，继续提升吊臂，使吊臂头部稍微抬起，并用起升 机7华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案构钢丝绳通过塔顶和吊臂拉杆上的一组滑轮拉起拉杆，使短拉杆的连接 板能够用销轴连接到塔顶的相应拉板上，然后再调整拉杆的高度位置，使得长 拉杆的连接板能够用销轴连接到塔顶的相应拉板上。g) 松弛起升机构钢丝绳，把吊臂缓慢放下，使拉杆处于拉紧状态，并根据要求检查吊

15、臂是否上翘 1/100，否则，更换一组拉杆的连接板，直到满足上翘1/100 的要求，最后，松脱滑轮组上的起升钢丝绳，解除导向软绳。9.塔吊平衡配重1) 根据所使用的臂架长度，按规定安装 16.05t 重量的平衡配重板。2) 穿绕起升钢丝绳，将起升钢丝绳引出经排绳装置和塔顶导向滑轮后，再绕过在上支座的起重量限制滑轮，再引向小车与吊钩滑轮穿绕，最后将绳端固定在臂头防扭机构上。10.检查整机的机械部分，结构连接部分电气和液压部分等无误后开始顶升工作。5.35.3 塔吊标准节安装与提升塔吊标准节安装与提升1、由于塔身标准节主弦杆的规格有两种，因此，在安装标准节时应根据标准节主弦杆的壁厚大小，依次从下到

16、上安装塔身标准节，最下面三节标准节主弦杆壁厚为12mm，其余十节标准节主弦杆壁厚为 10mm，12mm 壁厚标准节在踏步上钻有标记。2、将起重壁旋转至引入塔身标准节的方向。小车运行至离回转中心 16m 处，起吊起 1000kg 重物进行配平。3、将引进梁小车固定在根据塔身组合而选定的标准节上。4、将引进梁小车悬挂在起升吊钩上，提起被安装的标准节并将引进小车挂进引进梁上，被安装标准节顶升踏步朝向应在塔身一面。5、松开起升吊钩，悬挂配平重物，塔机处于配平状态；用轴销将顶升横梁销定在顶升踏步上。6、去掉塔身原标准节与下支座（或顶升连接节）的轴销，将下支座（或顶升连接节）顶升离开原标准节的鱼尾板。检查

17、一切正常后，顶升直至套架的爬爪落于原标准节顶升踏步上方。7、缓慢下降，使顶套架的爬爪落于原标准节顶升踏步上，抽出轴销，使顶升横梁与顶升踏步脱离。8、开始顶升，将坐落于原顶升踏步上的顶升套架的爬爪上升至上一级的顶升踏步上。然后缓慢下降，使顶升套架的爬爪落于该级顶升踏步上，并用轴销将油缸顶升横梁销定在顶升踏步上，此时，顶升套架的爬爪落在油缸顶升横梁销定的顶升踏步上一级的标准节顶升踏步上。重复顶升油缸的伸缩程序，直至塔机处于能引进标准节的位置。8华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案9、将标准节引进顶升套架，操纵液压上升手柄，使顶升套架的爬爪脱离标准节顶升踏步上。缓慢下降，使引进标准节插入原标

18、准节的鱼尾板中，并用轴销、插销销定。10、继续下降运行，使下支座（或顶升连接节）正确插入引进的标准节鱼尾板中，并用销轴销定。将引进梁小车与引进的标准节分离，然后将其在引进梁上向外拉出，放下引进梁小车。11、重复上述顶升程序，以达到所需高度。5.45.4 塔吊的附着安装塔吊的附着安装 1、根据塔吊每次的附着高度，选择附着楼层及附着部位，预先在结构上预埋两块30030020 钢板，并根据设计要求将附着部分加固。2、将环梁包在塔身外，用 16 各 M24 的螺栓连接起来再提升到附着位置。调整螺栓，使顶块能顶紧塔身。3、吊装四个撑杆，并调节调整螺栓，使之符合长度要求。4、用经纬仪检查台机轴心的垂直度（

19、垂直度偏差H/1000） ，垂直度的调整可通过调整四根附着用撑杆及顶块。5、最后一个附着架必须用内撑杆将塔身四根主弦顶牢。5.55.5 塔机电气安装塔机电气安装1.电气安装应在塔机安装完毕后进行，参看原理图，外部接线图及控制箱接线图，联接各控制及动力风电缆，及安全装置，接地装置，障碍灯、探照灯、风速仪。2.送电之前对电气系统进行如下检查，符合下列要求后方可通电。3.所有线路联结必须正确无误，该固定的电线电缆应有可靠的固定，防止塔机在运行时损伤电缆。4.在通电之前应对电气进行绝缘检查，主回路控制回路对地绝缘电阻不应小于 0.5兆欧，塔身对地的接地电阻应不小于 4 欧。5.主电缆（地面连司机室电缆

20、）在进入司机室前应穿入电缆保护圈后再进入司机室，并留有适当长度，保证塔机在左右一圈半的旋转时不致损坏电缆，且保证爬升时不损伤电缆。6.将司机室所有操作机构放置在安全位置，主开关放在断电位置，最后联接好地面电源电缆。7.塔顶与大臂前端根据 JGJ46-2005 规定安装红色警示灯。5.65.6 检验与试运转检验与试运转塔机安装完毕后，开始工作前，必须按照其说明书先进行安全装置的调整，主要包括起重力矩限制器的调整、起重量限制器的调整、起升高度限位器的调整，变幅限位器9华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案的调整，回转限位器调整等。同时应对其整体进行验查调整，测量塔身垂直度误差，检查塔身各部分

21、销轴，对其进行防锈处理；调整检查各传动机构间隙，润滑。检验试运转分以下三方面进行1）一般性技术检验a.检验金属机构，特别是销轴，焊缝是否有疲劳、损伤、开焊。b.检查各传动机构是否，制动是否灵敏可靠。c.检查吊索，滑轮系统灵活磨损、固定情况。d.检查电气系统各元件是否良好，各接触器、点的闭合程度；线路连接正确可靠，是否接地，接地电阻是否符合要求等。2）空载实验a.操作起升开关，慢速起动起升高速起升降制动，反复数次，观察全过程是否灵敏、准确。b.变幅机构 起动开关，变幅小车前进停车例行，反复数次，观察是否准确可靠。c.回转机构 起动开关 旋转 360停车，再反转 360反复数次。d.综合动作实验

22、升降，变幅，回转三个动作同时进行，反复进行数次。3）静荷实验a.以额定载荷实验，检查最大幅度、最小幅度起重量。b.以相应起升速度进行起升，下降，再此过程中进行不少于 3 次正常制动。c.以额定速度进行两个方向的变幅运动。d.以额定速度进行左右回转运动。4）安全装置检验按说明书给出性能检查，力矩限制器；起重量限制器，及其它位装置是否灵敏可靠，其精度应在 5%以内。调试注意以下几点：a.地面电源开关合上，送电到司机室，检查三相电源应三相平衡，且电压应为380V（地面电网应提供足够的容量，以保证电机正常起动和运转） 。b.松开高度限位器，幅度限位器，配合机械安装，穿好起升小车的钢丝绳。c.起升机构调

23、试，先操作起升手柄，观察起升运转情况，当起升手柄向内拉时，吊钩应向上运动，向外推时，吊钩应向下运动，否则应调整接至起升电源的相序，以符合以上要求。d.起升调试完毕后，分别操作回转和变幅手柄，回转手柄向左推时，吊臂应向左移，10华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案手柄向右推时，吊臂应向右移，变幅手柄向内拉时小车向内走，手柄向外推时，小车应向外走，否则应调整接至各电机电源线的相序，以符合以上要求。e.各机构应分别进行数次运行,然后再做三次综合动作运行,运行过程不得发生任何异常现象,否则应及时排除故障。六、塔机拆除六、塔机拆除6.16.1塔机拆除准备工作塔机拆除准备工作1、对参加拆卸人员进行

24、安全交底，参加塔吊拆卸人员，必须经劳动部门专业培训，经考试合格后持证上岗。上岗前要进行身体检查，如有身体不适或高血压者不得上岗。参加塔吊拆卸人员，必须戴好安全帽，系好安全带，穿好防滑鞋和工作服。作业时要统一指挥，动作协调，防止意外事故的发生。2、塔吊拆除要划出其工作区，并设专人进行监护，禁止与安拆塔吊无关的人进入施工场区。3、准备好30T的汽车吊，检查汽车吊的性能。4、场地准备：运输车辆进出道路，汽车吊进出道路及工作场地，塔吊各主要部位拆卸场地(尤其应满足起重臂、平衡臂拆卸场地)，塔吊部件临时堆放场地。5、根据拆卸工艺的要求，准备拆卸工具，一般工器具有：枕木、大锤、手锤、专用扳手、钢丝绳、卡环

25、、棕绳等，应根据起吊构造自重及特殊要求选用适合种类。6、拆卸前必须仔细检查各主要受力部件是否完好，焊接部位是否正常，各紧固部位的螺栓件是否齐全完好，各销轴、档板是否完好。认真检查电气系统是否正常、完好、是否可靠。检查各机构，特别是液压顶升机构的运转是否正常，其技术状态是否可靠。6.26.2 拆卸程序及方法拆卸程序及方法塔机拆除要自上而下的进行，坚持先安后拆的原则。塔拆除顺序：降标准节拆除附着架（循环）将塔吊的起重绳及电源线拆除只保留转塔电源以配合转塔汽车吊吊下配重块拆起重臂用汽车吊吊下最后一块配重块拆平衡臂拆转台及司机室拆标准节及基础节。6.36.3 标准节的拆除标准节的拆除1、先降标准节，将

26、起重臂回转到标准节的引进方向，使回转制动器处于制动状态，小车处于规定的平衡位置。将顶升油缸伸出全长的 90%左右、顶升横梁放置在标准节的下踏步上，此时油缸不受力，顶升梁两端销轴放置在踏步圆弧槽内。（顶升横梁两端安全插销在油缸工作时有专人看护）2、抽出连接标准节与下支座的插销和轴销，稍稍向上顶升，当支座的支脚从鱼尾11华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案板中抽出 20mm 时，停止顶升，将单轨小车挂钩支脚上的固定螺栓销定在需拆卸的标准节上。3、不要使用单轨小车挂钩支脚的全部长度，抽出连接该标准节与下方标准节之间插销、轴销及扶梯，再次顶升，直到将标准节从鱼尾板中抽出，然后使套架爬爪落在标准

27、节踏步上。4、移动单轨小车，从套架中移出标准节，将扶梯稍稍向上折叠，以免勾住下方。5、开动小车，将推出在收进平台上的标准节吊至地面，即完成一个标准节拆卸工作。 如此反复，直至降至安装高度。6.46.4 附着架拆除附着架拆除塔吊降至一定高度，先拆除附着架上内支撑，然后除四个撑杆，最后松开环梁上高强螺栓，拆除环梁。将拆下的附着安装至隔道附着部位，然后提升或降下塔吊。6.56.5 吊臂、主机等拆除吊臂、主机等拆除 1、首先拆主钩钢丝绳，将吊钩落于地面上，由两人到起重臂头部，配合拆下钢丝绳（用麻绳绑扎钢丝绳顶端将其缓慢放下）起主卷扬，使剩下绳长足以吊起重臂拉杆为宜。将主钢丝绳绕过塔顶轮与拉杆轮绕好后锁

28、至起升绳固定点。2、用吊车将平衡臂配重拆除，留最前面一块待起重臂拆下后再拆除。3、汽车吊吊起起重臂，使起重臂抬至一定角度，起起升绳使扇形板与塔顶连接锁不受力为止，打出销子，缓慢平衡地放起升绳使拉杆平放于起重臂上，并用安全带捆扎牢固，打起重臂根部销子，后将起重臂缓慢放于地面上分段拆除。4、拆机构线路，将最后一块平衡重卸下，拆除平衡臂拉杆，并固定在平衡臂上；用专用钢丝绳吊好平衡臂，系好缆绳（作地面拆后控制用） ，起升至一定角度，打拉杆销后，在平衡臂放至水平情况下，打根部销轴，专人操作缆绳控制平衡臂平衡下放于运输车上。5、拆塔顶、架驶室及回转：用短粗绳在塔顶处挂好，打出套架销轴，起升吊下放于地面。6

29、、用一副钢丝绳吊底下的标准节及基础节，抽出轴销后起吊，立放于地面。7、将塔吊基础上螺栓松开，拆除支脚，吊至地面。8、清点小件：螺栓、电缆、大钩、液压泵等集中转移。12华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案七、塔机安装安全注意事项七、塔机安装安全注意事项7.17.1 安装、拆除人员要求安装、拆除人员要求1、人员在进场施工前必须进行安全规程安全措施培训及技术交底。2、安装、拆除单位必须有相应的专业资质，专业人员必须持证上岗。3、所有进场人员应正确配带，使用安全防护用品，高空作业人员应使用安全带，作业时严禁抛掷工具。4、有高血压、心脏病、癫痫病史的人员禁止高空作业。5、操作现场应有专人指挥设立

30、禁区，无关人员不得进入。7.27.2 安装、拆除工器具要求安装、拆除工器具要求根据安装措施，安装说明要求，合理挑选起重机械及各种工器具，要求状态良好，严禁吊车，吊索等带伤带病使用。7.37.3 安装、拆除操作规定安装、拆除操作规定安装、拆除作业时，严格遵循安装说明及安装措施所规定的方法、步骤及工作顺序执行，不得随意更改。安装、拆除作业宜在白天进行。夜间作业应有良好的照明。因故中断作业时，应采取临时稳固措施。风力达到四级及四级以上时不得进行安装拆除作业。安装前对塔吊基础，安装拆除汽吊场地进行检验验收，针对周围障碍物，电缆线等制定专项措施。拆除前对塔吊各受力部位、液压系统等主件进行检查。顶升作业时

31、，操作人员应注意液压系统及套架与塔身相对位置，发现异常立即停止作业。平衡臂配重根据按说明书选用，严禁随意变更配重及固定形式。平衡臂上安装配重时，严禁吊装及顶升作业。顶升塔身时，标准节应尽量靠近塔身，顶升前套架与回转支承间应按规定进行连接，吊起标准节前应按规定连接标准节与回转支承，配平爬升前再松开。塔机安装时，必须按规定安装，使用爬梯，护栏等防护设施。安装、拆除拆除作业中，严禁从高处向下抛掷物件。安装、拆除吊臂、平衡臂、配重时应严格按说明书要求的顺序进行。7.47.4 检测规定检测规定塔机安装完毕后，在未经过安全检测单位的验收检测合格证书前不得使用。八、塔吊的维护保养八、塔吊的维护保养塔吊应当经

32、常进行检查、维护和保养，传动部分应有足够的润滑油，对易损件必13华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案须经常检查、维修或更换，对机械的螺栓，特别是经常振动的零件，如塔身连接轴销、地脚螺栓等。8.18.1 机械设备维护与保养机械设备维护与保养1、各结构的制动器应经常进行检查和调整制动瓦和制动轮的间隙，保证灵活可靠，其间隙保证 0.50.1mm 之间，在摩擦面上，不应有污物存在，遇有污物必须用汽油或稀料洗掉。2、减速箱、变速箱、外啮合齿轮等各部分的润滑以及液压油均按润滑表中的要求进行。3、经常检查各部分的连接情况，如有松动，应及时拧紧，塔身连接螺栓应在塔身受压时检查松紧度（可采用旋转臂架的方

33、法去造成受压状态）所有连接销轴都必须有开口销，并需张开。4、经常检查个机构运转是否正常，有无噪音。装、拆卸和调整回转机构时，要注意保证回转机构行星齿轮减速器的中心与齿轮的中心平行，其啮合面不小于 70，间隙要适中。8.28.2 液压爬升系统的保养液压爬升系统的保养1、使用液压油严格按照规定进行加油、更油并清洗油箱内部。2、溢流阀的压力调整后，不得随意更动，每次进行爬升之前，应用油压表检查其压力是否正常。3、应经常检查个部件接头是否紧固严密，不准有漏油现象。4、滤油器要经常检查有无堵塞，检查安全阀在使用调整值是否变动。5、油泵、油缸和控制阀，如发现渗漏应及时检修。6、总装和大修后初次起动油泵时，

34、应先检查入口和出口是否接反，转动方向是否正确，吸油管路是否漏气，然后用手试转，最后在规定转速内起动和试运转。8.38.3 金属结构的维护和保养金属结构的维护和保养1、在运输中应尽量设法防止构件变形及碰撞损坏。2、在使用期间，必须定期检修和保养，以防锈蚀。3、经常检查结构连接螺栓，焊缝以及构件是否损坏、变形和松动等情况。8.48.4 电气系统的维护和保养电气系统的维护和保养1、经常检查所有的电线、电缆有无损伤，要及时的包扎和更换已损伤的部分。2、遇到电动机有过热现象要及时停车，排除故障后再继续运行，电机轴承润滑良好。3、集电环及其它部分电刷，其接触面要保持清洁，调整电刷压力，使其接触面积14华侨

35、城塔吊安装拆除方案华侨城塔吊安装拆除方案小于 50。4、各控制箱，配电箱要经常保持清洁，及时清扫电气设备上的灰尘。5、各安全装置的运行开关的触电开闭必须可靠，触电弧坑应及时磨光。8.58.5 塔机维修时间的规定塔机维修时间的规定1、日常保养（每班进行）2、塔机工作 1000 小时后，对机械、电气系统进行小修。3、塔机工作 4000 小时后，对机械、电气系统等进行中修。4.、塔机工作 8000 小时后，对机械、电气系统等进行大修。九、塔吊基础技术参数及计算书九、塔吊基础技术参数及计算书9.19.1、塔吊的基本参数信息、塔吊的基本参数信息塔身宽度B：1.6m，基础埋深D：8.000m，基础承台厚度

36、Hc：1.350m，基础承台宽度Bc：5.500m，桩直径：0.500m，桩间距a：4m，空心桩的空心直径：0.30m。 9.29.2、塔吊基础承台顶面的竖向力和弯矩计算、塔吊基础承台顶面的竖向力和弯矩计算塔吊传递基础的荷载项目 参数垂直荷载（KN）水平荷载（KN）M1（KNM）工作状态583.7529.971564.46非工作状态523.75105.822288.38考虑塔吊工作状态下的荷载塔吊自重（包括压重）F1=583.75kN；塔吊最大起重荷载F2=60.00kN；作用于桩基承台顶面的竖向力Fk=F1+F2=643.75kN；风荷载对塔吊基础产生的弯矩计算：Mkmax1564.46kN

37、m；9.39.3、承台弯矩及单桩桩顶竖向力的计算、承台弯矩及单桩桩顶竖向力的计算 1.1. 桩顶竖向力的计算桩顶竖向力的计算15华侨城塔吊安装拆除方案华侨城塔吊安装拆除方案依据建筑桩技术规范（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。Nik=(Fk+Gk)/4)/nMykxi/xj2Mxkyi/yj2；其中 n单桩个数，n=4； Fk作用于桩基承台顶面的竖向力标准值，Fk=643.75kN； Gk桩基承台的自重标准值：Gk=25BcBcHc=255.505.501.35=1020.94kN； Mxk,Myk承台底面的弯矩标准值，取1564.

38、46kNm； xi,yi单桩相对承台中心轴的XY方向距离a/20.5=2.83m； Nik单桩桩顶竖向力标准值；经计算得到单桩桩顶竖向力标准值 最大压力：Nkmax=(643.75+1020.94)/4+1564.462.83/(22.832)=692.73kN。最小压力：Nkmin=(643.75+1020.94)/4-1564.462.83/(22.832)=139.61kN。不需要验算桩的抗拔！2.2. 承台弯矩的计算承台弯矩的计算依据建筑桩技术规范（JGJ94-2008）的第5.9.2条。 Mx = Niyi My = Nixi其中 Mx,My计算截面处XY方向的弯矩设计值； xi,y
