1、线路控制测量方案设计关于线路控制测量方案怎么策划设计呢？下面是本人 为大家整理了线路控制测量方案设计，希望能帮到大家！1、工程概况：桂林理工大位于桂林市雁山镇西南，距离市中心 54 公 平公里，桂南公里西侧约 500 米，学校目前占地面积 3005 亩，现雁山校区第二期工程 1040 亩已获政府批复，其中桂 林理工大博文管理学院占 800 亩，本工程属于桂林理工大学 雁山校区二期工程。该路线位于桂林理工大博文管理学院食 堂附近，是通向理工大后门的主要通道。该路段长达公里左 右，目前是路面是黄土碎石路，其路基所在地区多为荒地， 地表比较平坦，无明显起伏，地面自然坡度在三度以内。路 线中心一侧有学

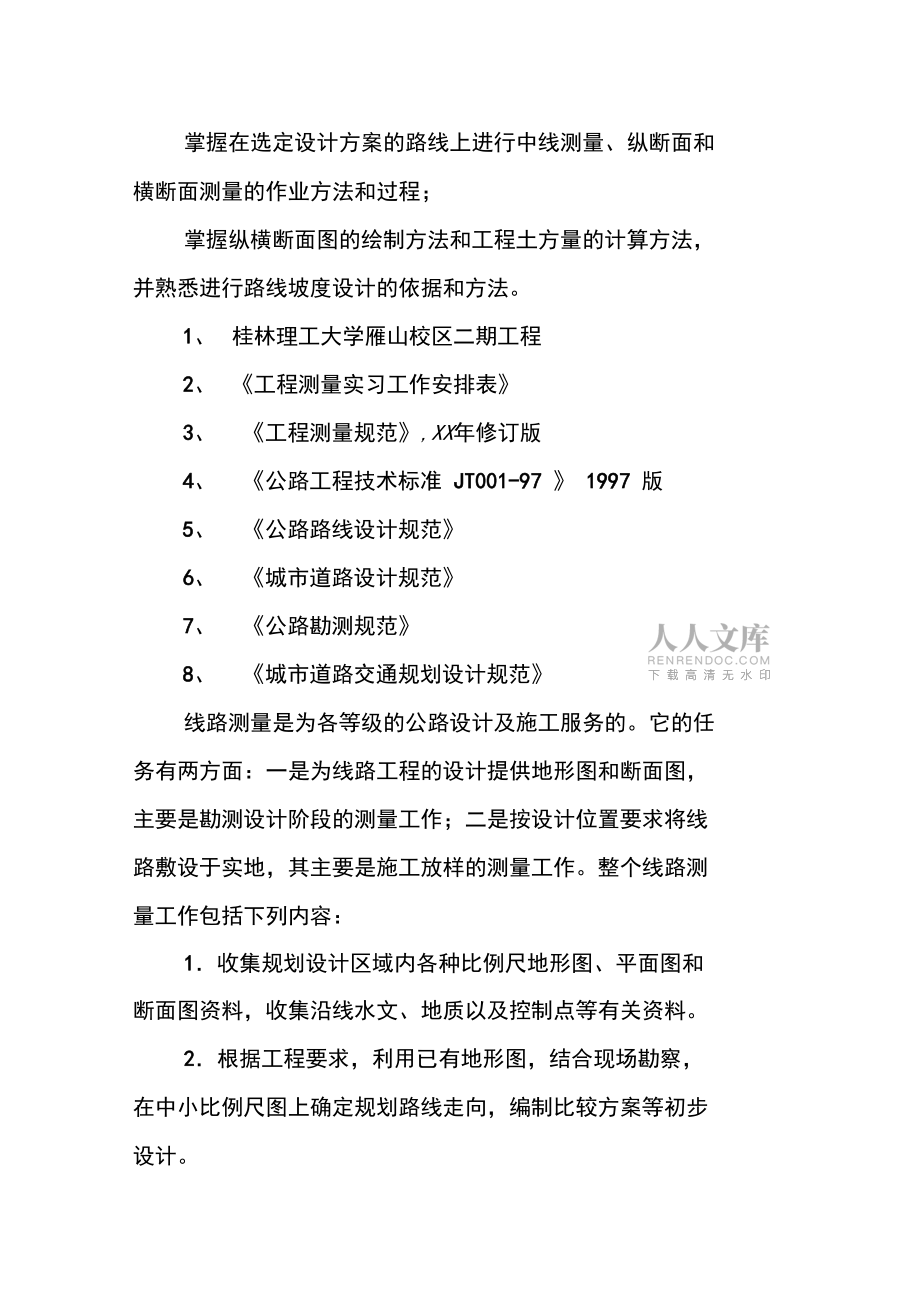

2、生宿舍楼和食堂，是同学们活动比较繁华的 场所；另一侧则是荒地农田。现由桂林理工大学测绘工程专 业第七组实习小组负责该路段线路工程测量与方案设计。2、线路测量目的： 线路测量之目的和意义在于确定线路的空间位置，在勘 测设计阶段主要是为工程设计、施工、运营管理提供必要的 基础资料；在施工阶段主要是将线路中线按设计的位置进行 实地测设。各种线形工程的测量工作大体相似，根据此次实 习的具体要求其主要目的如下：掌握进行四等和普通水准测量的观测、 记录、计算方法；掌握在选定设计方案的路线上进行中线测量、纵断面和 横断面测量的作业方法和过程；掌握纵横断面图的绘制方法和工程土方量的计算方法， 并熟悉进行路线坡

3、度设计的依据和方法。1、桂林理工大学雁山校区二期工程2、工程测量实习工作安排表3、工程测量规范,XX年修订版4、公路工程技术标准 JT001-97 1997 版5、公路路线设计规范6、城市道路设计规范7、公路勘测规范8、城市道路交通规划设计规范线路测量是为各等级的公路设计及施工服务的。它的任 务有两方面：一是为线路工程的设计提供地形图和断面图， 主要是勘测设计阶段的测量工作；二是按设计位置要求将线 路敷设于实地，其主要是施工放样的测量工作。整个线路测 量工作包括下列内容：1收集规划设计区域内各种比例尺地形图、平面图和 断面图资料，收集沿线水文、地质以及控制点等有关资料。2根据工程要求，利用已有

4、地形图，结合现场勘察， 在中小比例尺图上确定规划路线走向，编制比较方案等初步 设计。3根据设计方案在实地标出线路的基本走向，沿着基 本走向进行控制测量，包括平面控制测量和高程控制测量。4结合线路工程的需要，沿着基本走向测绘出带状地 形图或平面图，在指定地点测绘工地地形图。测图比例尺根 据不同工程的实际要求参考相应的设计及施工规范选定。5根据设计图纸把线路中心线上的各类点位测设到地 面上，称为中线测量。中线测量包括线路起止点、转折点、 曲线主点和线路中心里程桩、加桩等。6根据工程需要测绘线路纵断面图和横断面图。比例 尺则依据不同工程的实际要求选定。7根据线路工程的详细设计进行施工测量。 8工程竣

5、工后，按照工程实际现状测绘竣工平面图和 断面图。初测线路工程的勘测阶段 线路工程的勘测阶段通常分为初测和定测阶段。阶段 在确定的规划线路上进行勘测、设计工作。主要技术工 作有：控制测量和带状地形 图的测绘，为线路工程设计、 施工和运营提供完整的控制基准及详细的地形信息。进行图 上定线设计，在带状地形图上确定线路中线直线段及其交点 位置，标明直线段连接曲线的有关参数。 定测阶段定测阶段主要的技术工作内容是，将定线设计的公路中 线测设于实地；进行线路的纵、横断面测量，线路竖曲线设 计等。线路工程的施工放样阶段 根据施工设计图纸及有关资料，在实地放样线路工程的 边桩、边坡及其它的有关点位，指导施工，

6、保证线路工程建 设的顺利进行。工程竣工运营阶段的监测 线路工程竣工后，对已竣工的工程，要进行竣工验收， 测绘竣工平面图和断面图， 为工程运营作准备。 在运营阶段， 还要监测工程的运营状况，评价工程的安全性。各小组在所测地形图上设计含有几个个转折点的线路 中线，线路转向处用缓和曲线或圆曲线连接。1、 准备工作 依据实习要求制定的道路路线的起始点、转角点、平曲 线半径、缓和曲线参数以及对特殊固定点应保持的距离等技 术要求，进行实地定线。作线路初测时，曲线元素、线位走 向，可由自组按要求自行决定，假定已知点坐标进行测设。2、 导线测量 线路的平面控制，宜采用导线方法，靠近线路布设，导 线点宜选在土层

7、良好或高层建筑物上便于观测易保存的地 方。定线导线按不低于三级导线技术要求布设。导线测量的主要技术要求：3、中线测量 根据中线附近的控制点和地物，可采用穿线交点，拨角 防线等方法测设线路各交点，并用测回法观测线路个偏角个 一测回。然后从线路起点开始，沿中线每隔20m或50m量距定出整桩，并在地面坡度变换处、中线与其他主要地物相交 之处设加桩。中线定线时，可采用经纬仪定线或目估定线，量距采用一般钢尺量距，曲线测设可采用 偏角法、切线支距法或极坐标法。线路精度要求是：直线部 分纵向相对误差应小于 1/XX，横向误差应小于 5cm；曲线部 分纵向相对闭合差应小于 1/1000 ，横向闭合差应小于 1

8、0cm。里程桩的编号： 0+000,0+020,0+040 ，。加桩编号按实际 距离为准。如： 0+027,0+055 ，。 中桩测量从导线点直接放 样，困难地方可设不超过 2站的支点。中桩一般每 20m设一 个。个别桩号因现场条件限制无法定桩可省略。加桩位置为 小桥桥中；大中桥起迄点；涵洞中；河岸交点；地质不良地 段起迄点；需拆迁的大型建筑物；地形突然变化起伏点；垃 圾场堆放的起迄点；平原与山区的交界点；旧过街管槽；路 线与路线交叉点以及其他应加桩的部位。起、终点转折点应 埋设坚固桩并测量坐标，长直线段长于 400 米中间应加设坚 固桩并测算桩号中桩施测范围：路线起点外延 100米至路线 终

9、点前伸 100米，相交支路各延长 100米。当线路测量与已有的道路，管道、线路交叉时，应根据需要测量交叉角、交叉点的平面位置及高程和净空高或负高。线路测量视工程需要应对起、终、拆、交点及重要方向桩加 固，绘点之记或钉控制桩，以便施工时交桩或恢复中线。如 有断链，应在测量成果和有关设计文件中注明，并在实地钉 断链桩，断链桩不要设在曲线内或构筑物上，桩上应注明线 路来向去向的里程和应增减的长度。一般在等号前后分别注 明来向，去向里程。线路中线量距与曲线测设的精度要求：4、纵断面测量基平测量在整个线路上，根据线路的长度设置 3-5 个水准点，按 四等水准测量的方法或往返观测方法与附近的已知水准点 连

10、测，并求出其高程。进行线路水准测量时，应起闭于等级水准点及沿路联测 外一般每 300m 左右留设临时水准点，桥梁、隧道两端及较 大构筑物等处应按需要留设水准点，水准点的位置应设在施 工范围以外，标志要明显、牢固、使用方便。一般市政工程附合水准线路线闭合差不应超过±30 。对于精度要求较高的市政工程，其水准测量精度要求根据需 要另行设计施测。当水准测量必须跨越河流、深沟，且视线 长度超过 200m 时，应采用跨河水准测量的方法，跨河水准 应观测一双测回或两个单测回，半测回中观测两组，两测回间互差不得超过± 40 。中平测量 一相邻水准点为一个测段，从一个水准点出发，按等外 水

11、准测量要求逐个测定中桩的地面高程，符合至下一个水准 点。作业中应注意： 为提高作业效率，一个测站可以有若干个间视，并 采用视线高方法进行计算，故记录时应注意分清后视、前视 和间视，不能有误。 各桩号的高程以桩的地面高程为准，不能测桩顶。 注意水准点的闭合或附合，以及其限差要求，以确 保水准测量无差错。纵断面测量资料是提供内业设计作为路线拉坡之用。施 测范围应于起迄点前后各延长 100 米，路线与支线相交时， 应向支线外延 100 米。纵断面测量应起闭于水准点，按图根 水准精度要求沿中桩逐桩进行，并检查里程桩号。中桩高程 一般观测一次取位至 cm,其检测限差一般地面为土 10cm,铺 砖地面为土

12、 5cm。相邻水准点高差与纵断检测的较差，不应 超过2cmo设计所依据的重要高程点位如铁路轨顶、桥面、 路中、下水道井底等应按转点施测,读数取至毫米。中线有 断链,应在纵断面图上注记断链桩的里程及线路总长应增减 的数值,增值为长链,地面线应相互搭接或重合；减值为短 链,地面线应断开。 5 、 纵断面图的绘制以里程桩为横坐标，比例尺 1:1000 ，以高程为纵坐标， 比例尺 1:100 ，在毫米方格纸上绘出纵断面图。纵断面图应包括以下内容：桩号、填挖土高度、地面高 程设计高度、坡度与距离，填挖数、直线与曲线。具体内容的安排，不做统一规定、以美观、明确、易读 为好，各人可自由发挥。 6 、 横断面

13、的测量横断面测量的主要内容是在各中桩处测定垂直于道路 中线方向的地面起伏，然后绘成横断面图。横断面的测量宽 度由路基宽度以及地形情况确定，此次实习要求在中线两侧 各测 20 米。测量中距离和高程要求准确到。采用皮尺、竹 竿作简易测量。记录注意分清左、右端。以分数形式记录， 分子高程，坟墓水平距离 ; 如。7、横断面图的绘制 绘图时，纵、横比例保持一致，先在毫米纸上标定中桩 位置，由中桩开始逐一将特征点画在图上，再用指点连接， 即得断面的连接线。然后将路基断面设计线，按同比例画在横断面图上，然 后计算该面的填挖面积。 横断面测设宽度 =路基宽度 +路沿 外左右各10m。=路基宽度+2 x开挖深度

14、比例尺竖、横 1:100，横断面测量的宽度应能满足需要。 横断面的方向，在直线部分应与中线垂直，在曲线部分应在 法线上。作业过程中， 视横向地形变化， 可适当增加断面数， 加测断面时必须在中线上补桩号及高程。 在测量横断面时，应根据不同工程的需要测出横向遇到 的建筑物地坪、各街巷与单位入口地面，地下室采光口的窗 台，窨井井盖和进出水口，不同路面结构分界线、沿岸水工 构物顶面等处高程。测路拱大样时应适当加密点位。横断面一般用水准仪测高、皮尺或绳尺量距。按轴线桩 施测横断面时，到中线处必须加测高程并注明，以备择绘中 线纵断面图。横断面测量的限差注：I为测点至线路中桩的水平距离； h 为测点至线路中
