1、梁穗儿工作室-梁穗儿工作室l依托摩擦力传送动力的离合器，其根本构造有：l自动部分l从动部分l压紧构造l支配机构梁穗儿工作室l1、自动部分：l飞轮、压盘、离合器盖。l2、从动部分：l从动盘，从动盘由钢片，花键毂，减振器盘，缓冲弹簧和摩擦片组成。l3、压紧机构：螺旋弹簧或膜片弹簧。l4、支配构造：l踏板，拉杆，拨叉，分别轴承等等。梁穗儿工作室l为了保证传动销任务可靠，摩擦式离合器应满足如下：l1保证发动机输出最大转矩而不打滑。l2、接合平稳柔和，保证平稳起步。l3、分别迅速彻底，便于换档。l4、散热性能好，l5、支配轻便可靠。梁穗儿工作室l以东风EQ1092为例。l1、自动，从动，压紧部分都安装在

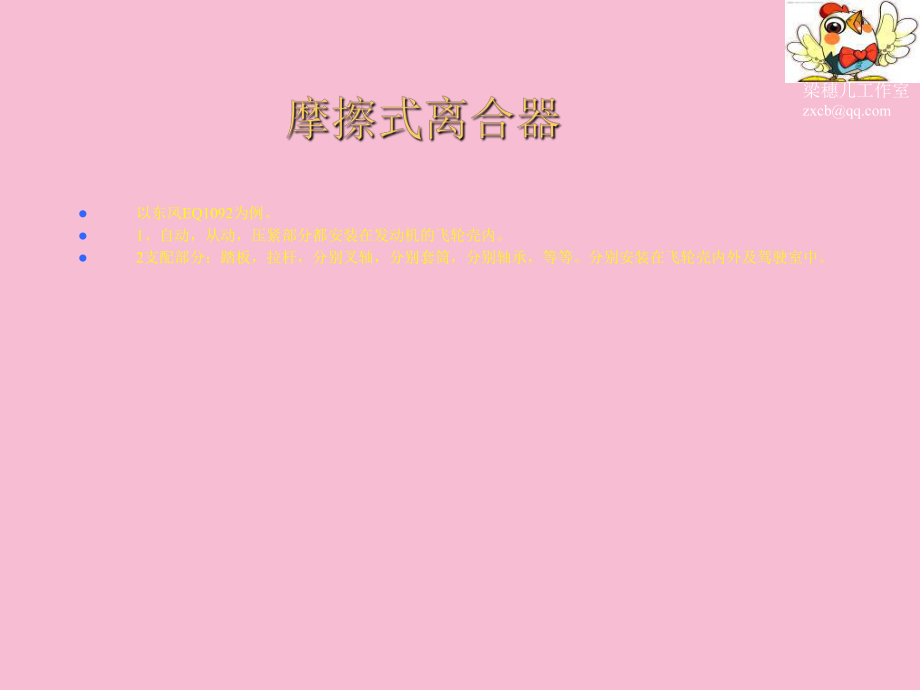

2、发动机的飞轮壳内。l2支配部分：踏板，拉杆，分别叉轴，分别套筒，分别轴承，等等。分别安装在飞轮壳内外及驾驶室中。梁穗儿工作室梁穗儿工作室梁穗儿工作室梁穗儿工作室l1、飞轮的后平面是离合器的自动盘。l2、压盘：动力是在飞轮和压盘中间经过压力传给从动盘的。l飞轮，压盘之间外表必需平行，平整，光洁。l强度和刚度较大，耐磨，耐热。l动平衡要求高，拆装使留意坚持。梁穗儿工作室l3、离合器盖：经过螺栓接受飞轮的动力并经过传动钢片传给压盘。l用螺钉固定在飞轮上。支承分别杠杆的安装。和弹簧的定位。l4、传动钢片：共四组，固定在离合器盖和压盘间。传送扭矩和让压盘轴向挪动。梁穗儿工作室梁穗儿工作室l从动盘l1、安

3、装在飞轮和压盘中间，其花键毂套装在输入轴上。l钢片：两面铆接具有良好耐热耐磨，摩擦系数较大的石棉、铜丝合成资料。l钢片、花键毂经过减振盘摩擦垫圈铆接起来。中间装有缓冲弹簧。使改动振动迅速衰减。梁穗儿工作室梁穗儿工作室l从动盘花键毂留意安装的方向，短毂向前梁穗儿工作室l1、东风1092的离合器弹簧是16个螺旋弹簧。沿压盘圆周均匀分布在压盘和离合器盖之间。l2、在接合形状下，发动机的动力经过飞轮的后平面和压盘传给从动盘的两个摩擦片，经过从动盘的花键毂传给变速箱。l3、动力的传送途径是这样的：梁穗儿工作室后摩擦片从动盘花键毂前摩擦面固定螺钉离合器盖传动钢片压盘曲轴飞轮变速箱输入轴梁穗儿工作室l分别杠

4、杆既在自动部分，也担负着支配的义务。l1、分别杠杆以支承螺栓的方形孔的浮动销为支点。l2、分别杠杆外端经过摆动支承片靠在压盘的凸肩上，作为重点。l3、分别轴承作用于杠杆的内端作为力点。在向前的程度力作用下，分别杠杆绕支点摆动，外端经过摆动支承片推进压盘后移，使从动盘与飞轮和压盘脱离接触，传力中断，实现分别。l4、分别杠杆和压盘采用了浮动销支承，摆动支承片传动，防止分别杠杆和压盘之间的运动干涉。梁穗儿工作室梁穗儿工作室l拆：l1、作好原来的压盘和盖的记号。l2、放在压力机上，紧缩弹簧，抑制压力。l3、松开分别杠杆的螺母等固定设备。l4、装配传动钢片。l5、卸去压力机。l6、按顺序卸下离合器盖，分

5、别杠杆，压紧弹簧，以及分别杠杆的一切附件：浮动销，摆动支承片等。l装：是装配的反顺序l1、正确运用压力机。2、保证恢复坚持原来的动平衡。l3、按规定调整分别杠杆的高度。相差不大于0.2毫米。梁穗儿工作室调整螺母分别杠杆梁穗儿工作室l1、双片离合器添加了一个从动盘和一个中间压盘。在传力过程中具有四个摩擦面。传送的摩擦力矩增大了一倍。载质量较大的货车常采用双片离合器。l2、解放1091为例。其装拆和东风大同小异。梁穗儿工作室l1、六个传动销均布飞轮圆周。l2、压盘和中间压盘均有相对应孔滑套在传动销上。传动销对两个压盘起传力，导向，定位作用。l3、为了保证分别彻底。在飞轮和中间压盘间有三根小分别弹簧

6、。离合器盖上有三根对应的限位螺钉。在分别时，主压板后移，中间压板在小分别弹簧作用下向后挪动规定的间隔。l4、中间压板有规定的调整数据。梁穗儿工作室l1、多用于轿车，中小型汽车。上海桑塔纳，捷达，富康等。l2、膜片式离合器构造：飞轮，从动盘，离合器盖压盘总成包括了膜片弹簧，压盘，离合器盖，支承环，传动钢片，分别钩等l3、膜片既是弹簧，又是分别杠杆。l是优质薄钢板，径向开有18条切槽，等于18根分别杠杆。l4、两个支承环铆夹在膜片的前后。l5、三组传动钢片一端连同分别钩铆接于压盘一端铆接于离合器盖。用以传送动力和分别。l6、离合器盖将盖，膜片，压盘连为一个整体。梁穗儿工作室梁穗儿工作室梁穗儿工作室

7、梁穗儿工作室梁穗儿工作室梁穗儿工作室l1、当离合器盖没有固定在飞轮上时，膜片变形很小。l2、当固定螺钉把离合器盖压紧在飞轮上时，离合器盖经过膜片的后支承环使膜片产生弹性变形，构成对压盘很大的压紧力。离合器处于结合形状。l3、分别时，分别轴承推进膜片内端，膜片弹簧以前支承环为支点进一步变形，其外缘经过分别钩将压盘拉后，实现分别。梁穗儿工作室梁穗儿工作室l1、既是弹簧，又是分别杠杆。构造紧凑，零件少，质量轻，容易平衡。l2、高速时膜片不会象螺旋弹簧因离心力而变形。l3、膜片弹簧均有非线性的弹性特性，能自动坚持压紧力。l4、对压盘压力均匀。l5、由于非线性的弹性，离合器的结合柔和，分别轻巧。支配轻便。梁穗儿工作室l1、重点：离合器的构造和原理l四大部分：自动，从动。压紧，支配。l压紧途径：从动盘前摩擦面l飞轮从动盘后摩擦面ll固定螺钉l离合器盖l压盘ll
