网上商城系统建模

1、UML 建模 -网上商城系统目录1.用例图.21.1 网站工作人员用例图 .21.2 客户用例图 .21.3 系统管理员用例图 .21.4 用例分析 .21.4.1登录 .31.4.2修改客户注册信息 .31.4.3删除客户注册信息 .31.4.4查询商品信息 .错误 ! 未定义书签。1.4.5订购商品及付款 .51.4.6查询订单 .51.4.7取消订单 .61.4.8处理上架和下架商品 .61.4.9查询销售记录 .71.5.0查询订单 .71.5.1会员注册 .81.5.2删除会员 .92. 类图 .103. 系统的顺序图 .103.1网站工作人员 .103.2用户注册系统 .113.3

2、用户登录 .113.4网站工作人员将商品上架/下架. 123.5用户商品查询 .133.6销售查询 .143.7用户订购商品 .143.8会员注册 .153.9管理员删除会员 .164 状态图.165 活动图.165.1网站工作人员登录系统 .165.2用户注册 .175.3用户修改个人信息 .175.4用户登录 .175.5商品上架 /下架 .185.6查询商品 .195.7用户订购商品 .195.8工作人员销售查询 .205.9管理员管理 .20精选文库1.用例图1.1 网站工作人员的用例图商品上架登录系统商品管理信息商品下架销售记录查询商品库存查询订单处理接受发货工作人员接受付款缺货拒绝

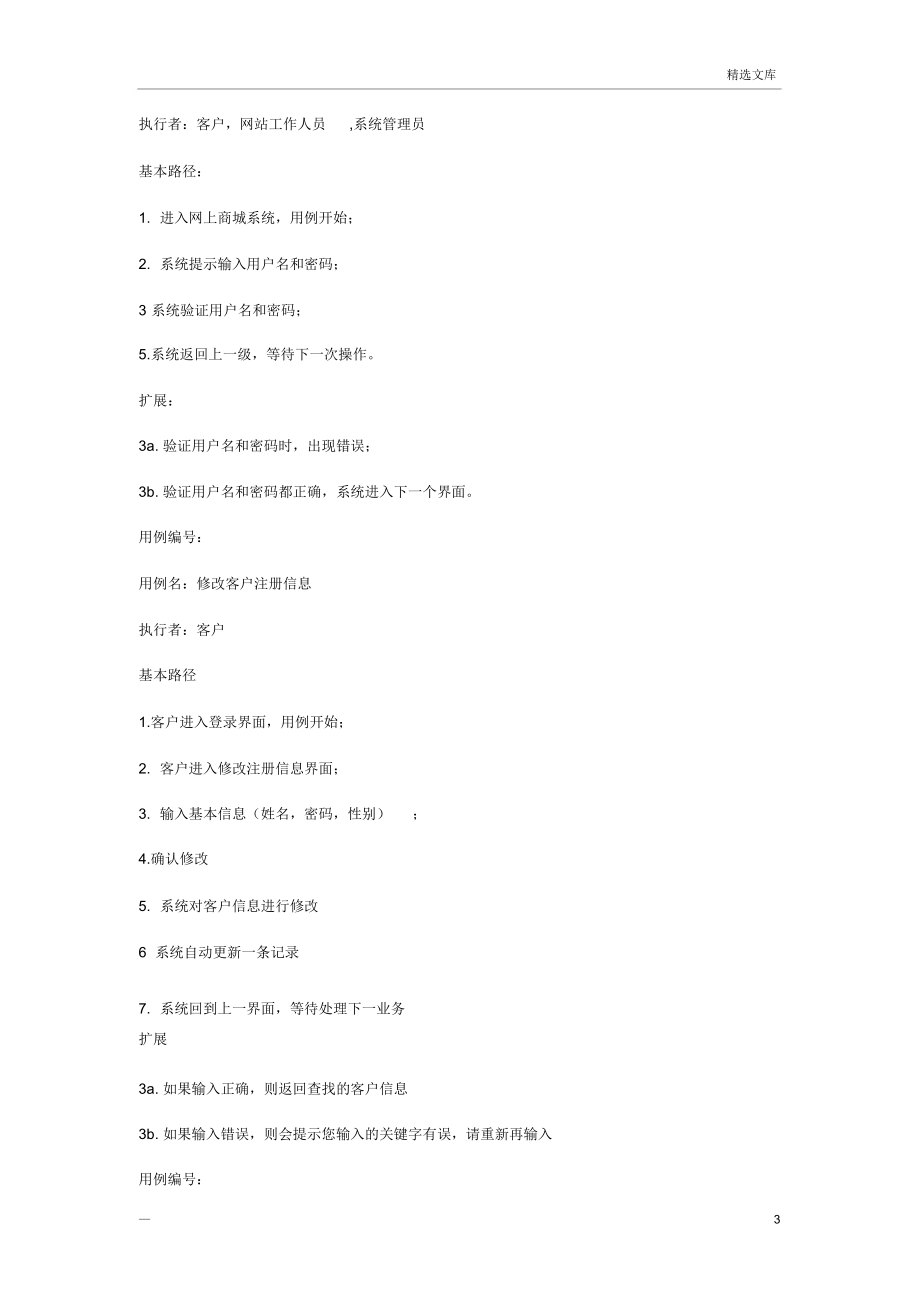

3、1.2 客户用例图登录系统商品查询注册修改个人信息维护删除主角 1订单状态查询订单维护删除订购付款收货确认收货1.3 系统管理员用例图登录系统删除会员订单管理会员管理添加会员商品管理系统管理员系统维护账户管理1.4 用例分析用例编号：用例名：登录2精选文库执行者：客户，网站工作人员,系统管理员基本路径：1. 进入网上商城系统，用例开始；2. 系统提示输入用户名和密码；3 系统验证用户名和密码；5.系统返回上一级，等待下一次操作。扩展：3a. 验证用户名和密码时，出现错误；3b. 验证用户名和密码都正确，系统进入下一个界面。用例编号：用例名：修改客户注册信息执行者：客户基本路径1.客户进入登录界

4、面，用例开始；2. 客户进入修改注册信息界面；3. 输入基本信息（姓名，密码，性别） ；4.确认修改5. 系统对客户信息进行修改6 系统自动更新一条记录7. 系统回到上一界面，等待处理下一业务扩展3a. 如果输入正确，则返回查找的客户信息3b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：3精选文库用例名：删除客户注册信息执行者：客户基本路径1.客户进入登录界面，用例开始；2. 客户进入删除注册信息界面；3. 系统要求输入客户基本信息（姓名，密码，性别）；4.确认删除；5. 系统将会自动删除该相应的客户信息记录；6. 系统回到上一界面，等待处理下一业务扩展3a. 如果输入正

5、确，则删除相应的客户注册信息；3b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：查询商品信息执行者：客户基本路径1.进入登录界面，用例开始；2.进入查询商品信息界面；3. 系统要求输入客户基本信息（姓名，密码，性别）；4.确认查看；5. 系统将会自动查找到该相应的商品信息记录；6. 系统回到上一界面，等待处理下一业务。扩展3a. 如果输入正确，则查找到相应的商品信息；4精选文库3b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：订购商品及付款执行者：客户基本路径1.进入登录界面，用例开始；2.进入订购商品界面；3. 系统要求确认是否付款

6、；4.确认付款；5. 系统将会自动记录并处理交易信息；6. 系统回到上一界面，等待处理下一业务。扩展3a. 如果信息正确，则付款成功；3b. 如果信息错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：查询订单执行者：客户基本路径1.进入网上商城系统登录界面，用例开始；2.系统要求输入用户信息（姓名，密码）3. 输入商品信息4.确认查看5. 系统显示所查询的订单6. 系统回到上一界面，等待处理下一业务。5精选文库扩展2a. 如果输入正确，则进入下一个页面；2b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：取消订单执行者：客户基本路径1. 进入网上商城系

7、统登录界面，用例开始；2. 系统要求输入用户信息（姓名，密码）3. 进入取消订单页面4.确认取消5. 系统将会自动取消该订单；6. 系统回到上一界面，等待处理下一业务。扩展2a. 如果输入正确，则进入下一个页面；2b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：处理上架和下架商品执行者：网站工作人员基本路径1.进入网上商城系统登录界面，用例开始；2.系统要求输入网站工作人员基本信息（姓名，密码，性别，所在部门）；3.输入正确；4.进入商品处理页面；6精选文库5.处理完成；6. 系统回到上一界面，等待处理下一业务。扩展2a. 如果输入正确，则进入下一个页面；2b.

8、如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：查询销售记录执行者：网站工作人员基本路径1.进入网上商城系统登录界面，用例开始；2.系统要求输入网站工作人员基本信息（姓名，密码，性别，所在部门）；3.输入正确；4.进入商品销售记录页面；5.系统要求输入查询信息；6.输入正确7.系统则显示销售记录信息8. 系统回到上一界面，等待处理下一业务。扩展2a. 如果输入正确，则进入下一个页面；2b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：查询订单执行者：网站工作人员基本路径7精选文库1.进入网上商城系统登录界面，用例开始；2.系统要求输入网站工作

9、人员基本信息（姓名，密码，性别，所在部门）；3.输入正确；4.进入订单处理页面；5.输入查询的商品信息；6 输入正确7 系统显示订单信息8. 系统回到上一界面，等待处理下一业务。扩展2a. 如果输入正确，则进入下一个页面；2b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入用例编号：用例名：会员注册执行者：客户基本路径1.进入网上商城系统登录界面，用例开始；2.系统要求输入顾客基本信息（姓名，密码，性别）；3.输入正确；4.注册成功；7 系统显示会员编号8. 系统回到上一界面，等待处理下一业务。扩展2a. 如果输入正确，则进入下一个页面；2b. 如果输入错误，则会提示您输入的关键字有

10、误，请重新再输入8精选文库用例编号：用例名：删除会员执行者：系统管理员基本路径1.进入网上商城系统登录界面，用例开始；2.系统要求输入系统管理员基本信息（用户名，密码）；3.输入正确；4.进入会员管理页面；5.输入所要删除的会员信息；6 输入正确7 系统显示所查询的会员信息8.确认删除9删除成功10. 系统回到上一界面，等待处理下一业务。扩展2a. 如果输入正确，则进入下一个页面；2b. 如果输入错误，则会提示您输入的关键字有误，请重新再输入2.类图9精选文库登录订购的商品订单处理销售销售管理注册MainForm个人信息商品存储- 商品名称: string- 数量 : string系统管理员购

11、买付款- 用户姓名 : string- 密码 : Integer商品数量查询- 用户姓名 : string- 密码 : Integer顶层包 : 顾客- 时间 : string3顺序图3.1 网站工作人员登录系统的顺序图LoginFormMainForm网站工作人员进入登录界面创建登录对话框输入登录信息系统验证身份未通过信息返回错误通过创建主界面3.2 用户注册系统的顺序图10精选文库MainFormRegister顾客进入主界面打开注册界面创建注册界面查询注册信息输入注册信息判断是否注册重复注册返回注册信息3.3 用户登录顺序图11顾客精选文库提交身份信息MainForm进入登陆界面创建登录

12、对话框未通过返回错误信息提交身份信息系统验证信息通过创建主界面3.4 商品上架和下架的顺序图12精选文库MainFormSaleFormSaleManagerFormstorage网站工作人员创建销售界面进入主界面打开销售界面打开销售管理界面创建销售管理界面提交商品上架要求查询是否有可上架的商品是否和已上架的货品重复消息 1返回商品信息提交商品下架要求打开销售管理界面输入下架商品信息返回下架成功信息3.5 用户查询所需商品13精选文库MainFormQueryFormGoodsFrom顾客进入主界面打开查询界面创建查询界面输入查询要求查询商品删除重复显示查询结果3.6 销售查询MainForm

13、QueryFormTranster创建销售顾客进入主界面打开销售界面界面提交查询销售记录要求查询销售记录返回销售记录3.7 用户订购商品14精选文库MainFormBuyFormpayFormordermaintainFormTranster创建购买界面顾客进入主界面消息 1创建付款界面创建订单界面提交购买信息付款进入订单界面等待发货购买确认付款确认付款3.8 会员注册商场首页注册模块数据库模块客户进入商场首页进入注册模块提示输入信息输入注册信息并提交在数据库中写入数据提示注册成功15精选文库3.9 删除会员系统首页会员管理模块删除会员数据库系统管理员登录系统首页进入会员管理系统模块进入删除会

14、员管理系统模块显示所有会员删除所选会员保存到数据库提示删除成功4.状态图商品上架销售等待付款等待发货缺货删除取消订单等待买家签收5.活动图5.1 网站工作人员登录系统16精选文库提示输入用户名输入用户名和密码提交提示错误信息系统验证进入网站主页面5.2 用户注册进入注册界面输入注册信息重复提交验证重复项显示错误信息不重复创建新用户存储新用户信息5.3 用户修改个人信息17精选文库进入修改账户界面显示错误信息输入修改信息提交验证修改后信息重复项更新账户信息显示账户信息保存账户信息5.4 用户登录提示输入用户名提示错误输入用户名和密码提交系统验证进入网站主页5.5 商品上架 /下架18精选文库进入销售页面输入商品上架要求缺货中提交进入销售管理界面输入上架信息查询是否有可上架商品商品上架显示商品进入销售页面输入商品下架
